Система противопожарного водоснабжения является критически важным элементом любого здания или промышленного объекта. Её сердцем выступают насосные агрегаты, обеспечивающие подачу воды под необходимым давлением к очагу возгорания. От их надежности и соответствия нормам зависят жизни людей и сохранность имущества. Такие насосы работают в особых условиях: они должны быть готовы к пуску в любой момент, обеспечивать стабильный напор при резком изменении расхода и выдерживать длительную работу без перегрева.
Для грамотного проектирования и выбора оборудования важно понимать конструктивные особенности и нормативные требования. Ознакомиться с актуальными моделями и техническими параметрами можно на специализированном ресурсе https://fire-automatics.ru/pozharnye-nasosy-ot-proizvoditelya, где представлена продукция ведущих производителей. Далее разберем основные типы пожарных насосов, их отличия, принципы подбора и обязательные элементы обвязки, которые регламентируются сводами правил СП 10.13130 и СП 31.13330.
Классификация насосов для пожарного водопровода
Все насосные агрегаты, используемые в системах пожаротушения, делятся на несколько категорий по конструктивному исполнению, источнику энергии и способу монтажа. Основное требование – способность работать при нулевом расходе (в режиме «закрытой задвижки») без повреждений в течение не менее 10 минут, а также обеспечение номинального расхода при заданном напоре. Ниже представлены ключевые типы, наиболее распространенные на объектах.
- Центробежные насосы – самый массовый тип. Рабочее колесо передает энергию жидкости за счет центробежной силы. Они обеспечивают равномерную подачу, просты в обслуживании и выпускаются в горизонтальном и вертикальном исполнении. Применяются для воды и водных растворов пенообразователя. Диапазон производительности: от 10 до 500 л/с, напор до 200 м.
- Насосы с собственным приводом (мотопомпы) – автономные агрегаты с бензиновым или дизельным двигателем. Используются в качестве резервного источника водоснабжения при отключении электроэнергии, а также на удаленных объектах. Дизельные пожарные насосы обязательны для зданий категории А и Б по взрывопожарной опасности.
- Погружные насосы – устанавливаются в резервуарах чистой воды или открытых водоемах. Имеют герметичный электродвигатель и используются, когда невозможно разместить насосную станцию в отдельном здании. Требуют защиты от сухого хода и контроля уровня воды.
- Вибрационные и винтовые насосы – применяются редко, в специфических условиях (например, для вязких жидкостей или малых расходов). Для пожарного водопровода не рекомендуются из-за нестабильности характеристики при изменении давления.
Дополнительно насосы делятся по типу установки: с горизонтальной осью (классические, на раме) и вертикальной (занимают меньше места, часто в шахтах). Также выделяют агрегаты с частотным регулированием, которые поддерживают постоянное давление в сети без использования гидропневмобаков.
Требования нормативных документов к насосному оборудованию
В России основными документами являются СП 10.13130 «Системы противопожарной защиты. Внутренний противопожарный водопровод» и СП 31.13330 «Водоснабжение. Наружные сети и сооружения». Согласно этим сводам правил, каждый насос должен иметь паспорт с характеристиками Q-H (расход-напор). Для основных и резервных агрегатов предусмотрена 100% готовность: автоматический пуск от сигнала пожарной сигнализации или падения давления в сети. Рассмотрим ключевые пункты:
- Количество насосов – не менее двух (основной и резервный). При автоматическом управлении резервный агрегат должен запускаться при отказе основного или снижении напора ниже заданного порога.
- Система обвязки – обязательное наличие обратных клапанов, задвижек, манометров и реле давления. На всасывающей линии устанавливается сетчатый фильтр для защиты от крупного мусора.
- Испытания – ежемесячные проверки производительности и ежегодные гидравлические испытания трубопроводов на давление, превышающее рабочее в 1,5 раза.
- Электропитание – насосные агрегаты должны подключаться к двум независимым вводам питания (I категория надежности) или иметь дизель-генераторную установку.

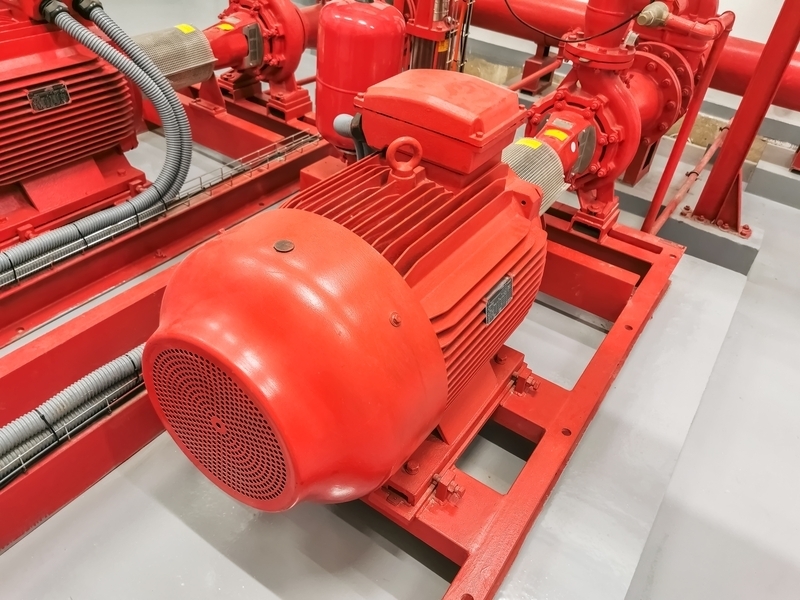

Производители выпускают насосные станции в полной заводской готовности – шкаф управления, датчики, обвязка и трубная арматура уже смонтированы на общей раме. Это упрощает монтаж и гарантирует соответствие сертификационным испытаниям.
Критерии выбора пожарного насоса: от расчета до эксплуатации
Правильный подбор насоса начинается с гидравлического расчета сети. Инженер определяет требуемый расход (л/с) по числу оросителей или пожарных кранов, а также величину потерь напора на трение и местные сопротивления. Расчетное давление насоса должно обеспечивать работу самого удаленного оросителя или диктующего крана. Следует учитывать возможное расширение системы на перспективу. Также важны следующие параметры:
- Материал проточной части – для чистой воды используют чугун (дешевле, но подвержен коррозии) или нержавеющую сталь (долговечнее, дороже). При наличии морской воды или агрессивных ПАВ применяют бронзу или латунь.
- Тип уплотнения вала – сальниковое (техобслуживание раз в год, допускает капельные протечки) или торцевое (практически герметично, ресурс 10 000 часов).
- Номинальная частота вращения – 1500 или 3000 об/мин. Более быстроходные насосы компактнее, но быстрее изнашиваются и требуют кавитационного запаса.
- Наличие частотного преобразователя – регулирует обороты двигателя, поддерживая постоянное давление в широком диапазоне расходов. Экономит электроэнергию и снижает гидравлические удары.
После выбора насоса необходимо проверить кавитационный запас – давление на всасе должно быть больше давления насыщенных паров воды, чтобы избежать срыва потока. Для повышения надежности применяют бустерные насосы-повысители (жокей-насосы), которые включаются при малых утечках и поддерживают давление в системе, предотвращая частые пуски основного агрегата. Все оборудование должно быть сертифицировано в системе добровольной сертификации в области пожарной безопасности (сертификат соответствия ТР ЕАЭС 043/2017). Только комплексный подход к выбору и монтажу гарантирует безупречную работу пожарного водопровода в критической ситуации.
