В мире современных технологий, где допуски измеряются микронами, а качество продукции напрямую зависит от точности контроля, измерительный инструмент становится не просто вспомогательным приспособлением, а ключевым звеном производственной цепи. Среди всего многообразия средств измерения особое место занимают нутромеры — приборы, предназначенные для определения внутренних размеров деталей, отверстий, пазов и цилиндрических поверхностей. Их роль сложно переоценить: от правильности показаний зависит герметичность соединений, ресурс двигателей, точность подшипниковых узлов и даже безопасность конструкций. Ознакомиться с широким ассортиментом таких устройств можно на специализированных ресурсах, например, https://chiz.ru/catalog/nutromery_/, где представлены модели для любых инженерных задач. Однако, чтобы сделать осознанный выбор, необходимо понимать не только классификацию нутромеров, но и их устройство, принцип действия и критерии подбора. Данный материал призван систематизировать знания об этом незаменимом инструменте, разобрать его разновидности и дать практические рекомендации, которые будут полезны как начинающим мастерам, так и опытным метрологам.
Конструктивные особенности и принцип работы
Нутромер, независимо от своей модификации, базируется на простой, но гениальной идее — преобразовании линейного перемещения измерительного стержня в угловое или цифровое значение, удобное для считывания. Базовыми элементами любого механического нутромера являются корпус, измерительный наконечник (или система рычагов) и отсчетное устройство — циферблатная головка (индикатор) или микрометрический винт. В зависимости от типа прибора, контакт с измеряемой поверхностью может быть точечным (для гладких отверстий) или линейным (для пазов и резьб). Ключевое требование ко всем элементам — высокая жесткость и минимальный температурный коэффициент расширения, поэтому в производстве нутромеров используют закаленные стали, твердые сплавы и даже инвар. Современные электронные модели дополнены датчиками Холла или емкостными преобразователями, что позволяет достигать разрешения до 0,001 мм и передавать данные на компьютеры для статистической обработки. Однако классические механические версии не теряют актуальности благодаря своей надежности, автономности и устойчивости к вибрациям и загрязнениям, которые часто встречаются в цеховых условиях.
Классификация нутромеров по назначению
Вся совокупность нутромеров делится на несколько крупных групп, каждая из которых оптимизирована для конкретных измерительных задач. Понимание этих различий — первый шаг к правильному выбору. Рассмотрим основные типы:
Механические индикаторные нутромеры

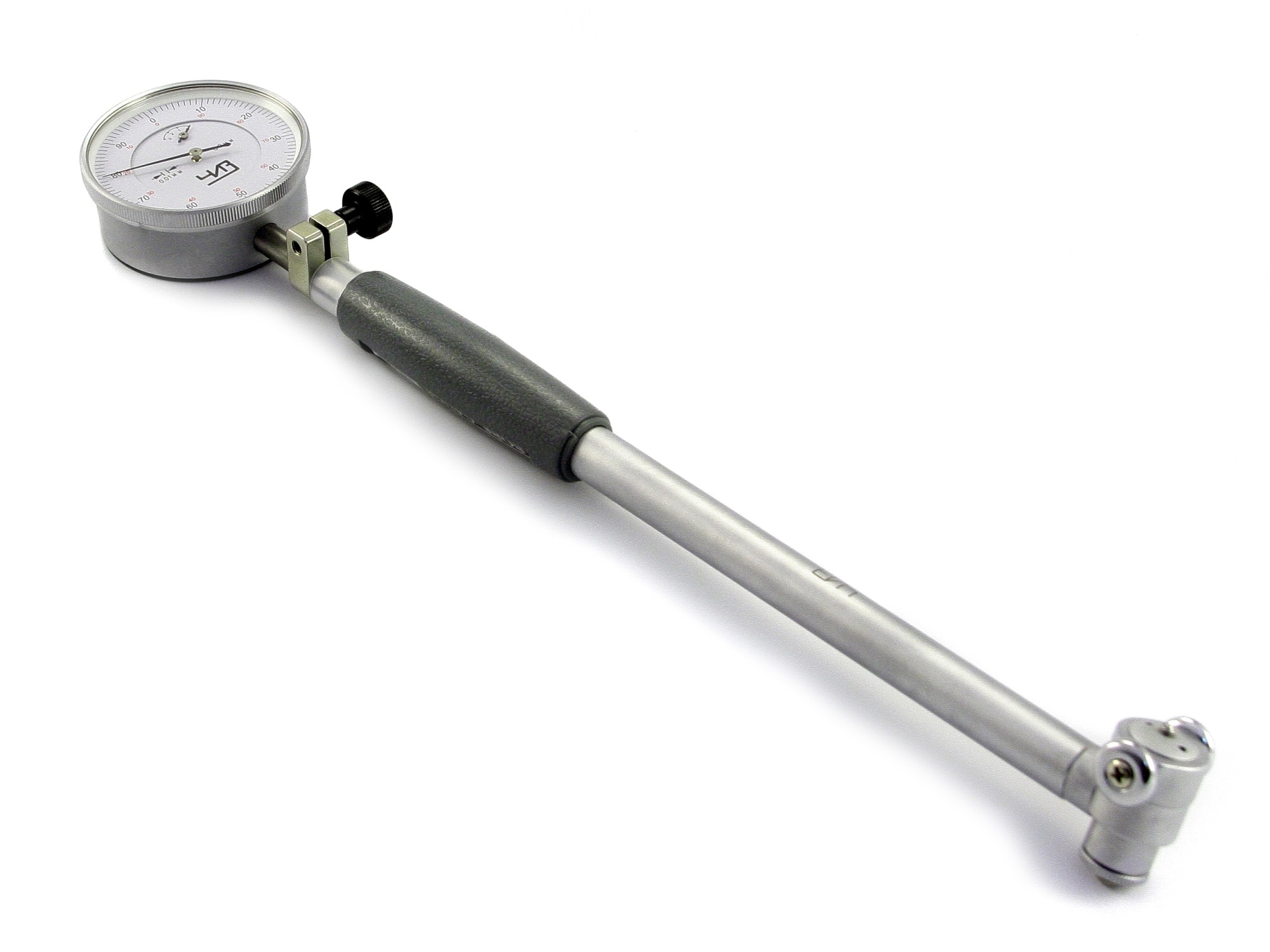

Это наиболее распространенный вид, представляющий собой стержневую систему с рычажно-зубчатым механизмом, передающим перемещение на стрелку индикатора. Они выпускаются с диапазонами от 6 до 1000 мм и более, комплектуются сменными удлинителями и измерительными головками. Главные преимущества — низкая цена, простота поверки и ремонта. Недостаток — необходимость в навыках считывания показаний и внесении поправки на отклонение формы отверстия (овальность, конусность).
Микрометрические нутромеры
В этих приборах отсчет производится по шкале микрометрического винта, а сама конструкция напоминает микрометр, но с раздвижными губками для внутренних измерений. Они обеспечивают высокую точность (до 0,005 мм) и не требуют внешнего индикатора. Однако диапазон каждого конкретного экземпляра ограничен (обычно 25–50 мм, 50–75 мм и т.д.), поэтому для широкого диапазона размеров необходим набор инструментов.
Пневматические и оптические нутромеры
Используются в особо точных производствах, где контакт с поверхностью недопустим или требует невероятной скорости контроля. Пневматические работают на перепаде давления воздуха, оптические — на интерференции световых волн. Они крайне дороги и требовательны к чистоте среды, поэтому в обычных мастерских не применяются.
Правила выбора нутромера: критерии и ограничения
Чтобы приобретенный прибор стал надежным помощником, а не бесполезным приобретением, следует оценивать несколько фундаментальных параметров. Во-первых, это диапазон измеряемых размеров — он должен перекрывать не только текущие, но и перспективные задачи, но с запасом не более 20%, иначе падает чувствительность. Во-вторых, класс точности — для черновых операций достаточно 0,05 мм, для контрольно-приемочных операций требуется 0,01 мм и выше. В-третьих, тип контакта — для твердых материалов предпочтительны твердосплавные шарики, для мягких (алюминий, пластик) — с уменьшенным радиусом закругления, чтобы избежать деформации. В-четвертых, эргономика — вес, баланс, удобство захвата и наличие арретира (фиксатора) значительно влияют на утомляемость оператора при массовых измерениях. В-пятых, наличие сертификата поверки и межповерочного интервала — для ответственных производств это обязательное условие. Ниже представлен нумерованный перечень шагов, которые рекомендуется выполнить перед покупкой:
- Определите максимальный и минимальный номиналы деталей, которые вы будете проверять чаще всего. Это сузит круг поиска до 2–3 типоразмеров.
- Изучите требования технологической документации (чертежей) к допускам — если там указан IT8 и выше, необходим индикаторный нутромер с ценой деления 0,01 мм.
- Проверьте комплектацию: наличие эталонных колец (настроечных мер), запасных наконечников и ключей для регулировки — это сэкономит время на первичной настройке.
- Оцените условия работы: для цехов с высокой запыленностью выбирайте модели с пылевлагозащитой (IP54 и выше), для лабораторий подойдут более точные, но менее защищенные варианты.
- Уточните возможность калибровки — предпочтительны приборы, у которых регулировка нуля производится без специального инструмента.
Практические аспекты эксплуатации и ухода
Даже самый дорогой нутромер покажет неверные результаты, если не соблюдать элементарные правила работы. Перед каждым использованием необходимо протирать измерительные поверхности мягкой тканью, смоченной в бензине или спирте, и проверять установку на нуль по концевым мерам или калибровочному кольцу. Категорически не допускается резкое введение наконечника в отверстие — плавное покачивание (качание) в осевом и радиальном направлениях позволяет найти истинный размер (наименьшее показание для отверстия). После работы прибор следует очищать и хранить в футляре при температуре 20±2°C и влажности не более 60%. Раз в год обязательна государственная поверка, даже если инструмент не использовался. Также важно помнить, что измерение горячих деталей (выше 40°C) без введения температурной поправки недопустимо — погрешность может достигать 0,02 мм на каждые 100 мм длины. Соблюдение этих нехитрых правил гарантирует, что нутромер прослужит десятилетия, сохраняя заявленную точность.
Сферы применения и отраслевая специфика
Нутромеры нашли применение далеко за пределами машиностроения. В автомобильной промышленности они контролируют цилиндры двигателей, посадочные места подшипников и гильзы. В аэрокосмической отрасли — проверяют внутренние каналы гидравлических систем и топливных магистралей. В трубопроводном транспорте — измеряют внутренний диаметр труб после сварки или механической обработки. Даже в ювелирном деле существуют миниатюрные нутромеры для колец и браслетов. При этом каждая отрасль вносит свои коррективы в требования: например, для нефтегазового оборудования критична устойчивость к агрессивным средам, поэтому там применяются нутромеры с покрытием из хрома или нитрида титана. Для пищевого производства обязательна нержавеющая сталь и возможность санитарной обработки. Такое разнообразие говорит о том, что универсального нутромера не существует — всегда нужно искать баланс между точностью, прочностью и ценой. Но, к счастью, современный рынок предлагает решения практически для любой задачи, будь то разовая проверка в гараже или серийный контроль на заводе-гиганте.
Распространенные ошибки и как их избежать
Даже опытные мастера иногда допускают просчеты, которые сводят на нет все усилия. Перечислим наиболее частые из них в виде краткого маркированного списка рекомендаций:
- Измерение в одной плоскости — всегда проверяйте отверстие минимум в двух перпендикулярных сечениях и по длине, чтобы выявить овальность и конусность.
- Игнорирование износа наконечников — при интенсивной работе шарики стираются, меняя радиус, что дает заниженные показания; заменяйте их согласно регламенту.
- Неправильное усилие введения — слишком сильное нажатие деформирует деталь или сам прибор; используйте трещотку (если есть) или контролируйте усилие рукой.
- Пренебрежение температурной стабилизацией — деталь и нутромер должны находиться в одном помещении не менее часа перед измерением.
- Отсутствие записи показаний — всегда записывайте результаты, даже если они кажутся «нормальными»; это помогает отслеживать динамику износа инструмента.
Заключительные рекомендации
Выбор и использование нутромера — это не просто техническая процедура, а целая философия качества, требующая внимания к деталям и дисциплины. Начиная с момента приобретения, когда вы определяете необходимый диапазон и точность, и заканчивая каждодневным уходом, — каждый этап влияет на конечный результат. Помните, что даже самый совершенный прибор не заменит человеческого фактора: только правильная методика, регулярная поверка и критическое осмысление полученных цифр делают измерения достоверными. Для расширения кругозора полезно изучать каталоги ведущих производителей, читать технические форумы и общаться с коллегами-метрологами. И если вы только начинаете свой путь в мире точных измерений, начните с классики — индикаторного нутромера с набором удлинителей, — и со временем вы поймете, какие дополнительные опции действительно нужны в вашей работе. В конечном счете, нутромер — это не просто инструмент, а верный спутник инженера, помогающий воплощать самые смелые конструкторские идеи в жизнь с безупречной точностью.
