Как сделать дренажный колодец своими руками и подвести к нему трубы

Назначение и устройство дренажной системы

Дренаж необходимо проводить в том случае, если дом находится в низине, либо уровень грунтовых вод выше цокольного этажа или подвального помещения строения, и существует опасность их подтопления

Особенно важно сделать дренаж участка, расположенного на глинистых грунтах, которые склонны к пучению при промерзании нижних слоев в холодный период

Дренажная система одновременно выполняет несколько важных функций:

  • снижает давление грунтовых вод на стены и пол дома;
  • предотвращает подтопление подвальных помещений;
  • осушает территорию, прилегающую к строению.

Желательно обустройство дренажа провести еще на стадии рытья котлована под дом, чтобы не нарушать ландшафт участка тогда, когда на нем уже возведены хозяйственные постройки, оборудованы.

Для обустройства дренажной системы по периметру дома разрабатывается траншея. Она должна находиться на расстоянии от полутора до трех метров от котлована или строения (если дом уже построен).

Затем в нее прокладывается замкнутый трубопровод, и в необходимых местах устанавливаются один или несколько дренажных колодцев. Количество колодцев и каналов для труб зависит от площади участка, глубины залегания грунтовых вод, типа грунта.

Как сделать дренажный колодец своими руками и подвести к нему трубыНа рисунке видно, что при отсутствии дренажа грунтовые воды оказывают давление непосредственно на основание фундамента и стены и просачиваются внутрь дома. При наличии дренажной канализации вода уходит в отводящие трубы

Некоторые путают дренажную систему с ливневой, а между тем разница между ними достаточно существенная. Ливневая канализация предназначена для отвода дождевых вод и, как правило, располагается на поверхности. Глубина залегания дренажных труб должна быть ниже основания фундамента.

Как сделать дренажный колодец своими руками и подвести к нему трубыПри обустройстве ливневой и дренажной систем можно сделать отведение труб обеих канализаций в один коллекторный колодец

Из чего делают дренажные колодцы?

Выбирая материал для строительства канализационных резервуаров, необходимо ориентироваться на их прочность, устойчивость к влаге и химически активным веществам. В последнюю очередь нужно учитывать стоимость. Ремонт дренажного колодца после обустройства двора может обойтись в разы дороже, чем первичная установка. Исходя из этого, лучше сразу построить прочное и долговечное сооружение, которое прослужит не менее 50 лет. Остановимся на вариантах, которые пригодны для возведения дренажных резервуаров.

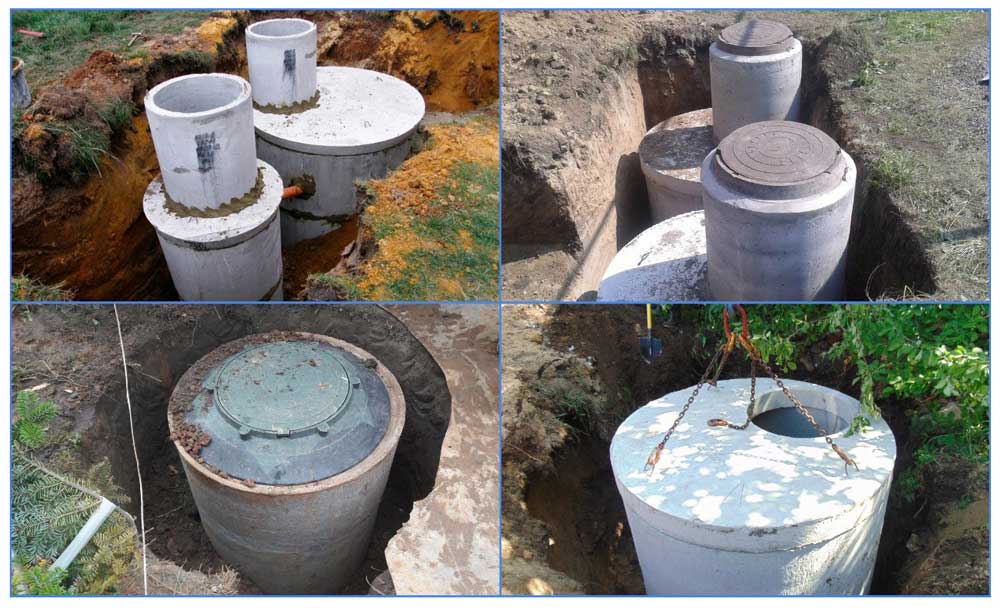

Колодец из железобетонных колец

Бетон является прочным и долговечным материалом, способным противостоять влаге, сильному боковому давлению и влиянию агрессивной среды.

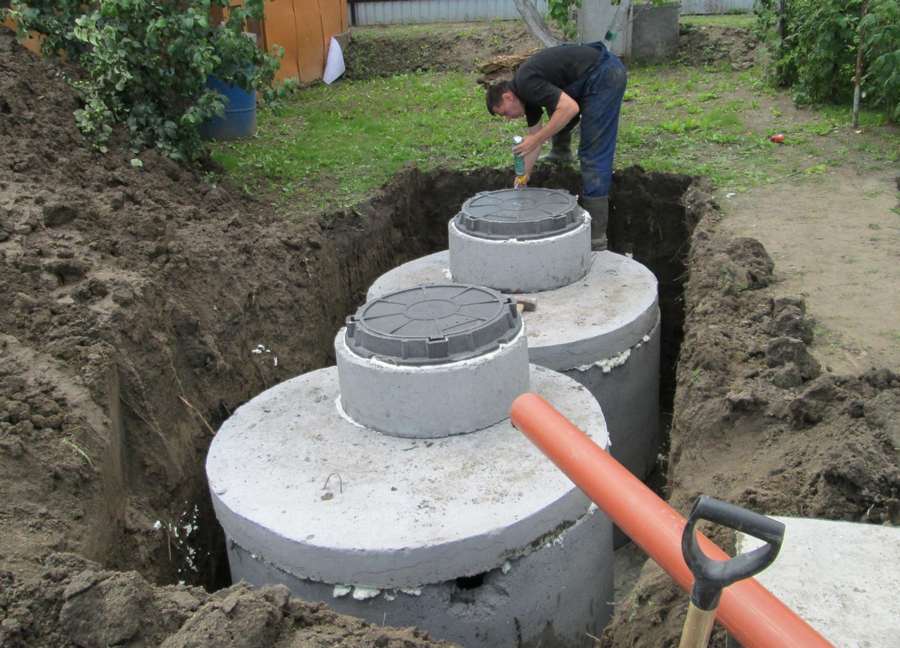

Для того чтобы сделать дренажный колодец из бетонных колец своими руками, потребуются такие материалы и приспособления:

  • совковая и штыковая лопаты;
  • ведро и трос;
  • блок для поднятия грунта на поверхность;
  • подъемное устройство;
  • строительный уровень и отвес;
  • детали для сборки шахты (днище, стеновые и доборные кольца, опорная плита с крышкой люка);
  • уплотнитель для замков колец;
  • щебень, гравий и песок для создания фильтра и гильзы шахты.

Монтаж лучше проводить в теплое время года, когда почва сухая и устойчивая.

Как сделать дренажный колодец своими руками и подвести к нему трубы

Работа проводится в такой последовательности:

  1. Выкапывается яма нужной глубины. С ее дна удаляются камни и корни деревьев. Проводится выравнивание и трамбовка основания для шахты.
  2. В котлован засыпается слой песка. Если проводится обустройство фильтрационного колодца, то обустраивается фильтр из щебня и песка толщиной до 80-100 см.
  3. На дно котлована укладывается бетонное днище. Проводится его тщательное выравнивание. Пазы замка заполняются герметиком.
  4. На днище устанавливается первое кольцо. Устанавливать изделие нужно так, чтобы его стенки приняли идеальное вертикальное положение.
  5. Собирается шахта. Ее горловина накрывается опорной плитой. Выполняется изоляция стыков и обустройство песочной гильзы вокруг колодца.

После проверки герметичности резервуара проводится установка дренажного насоса в колодце. Если на участке установлено несколько таких сооружений, то составляется схема управления откачкой стоков.

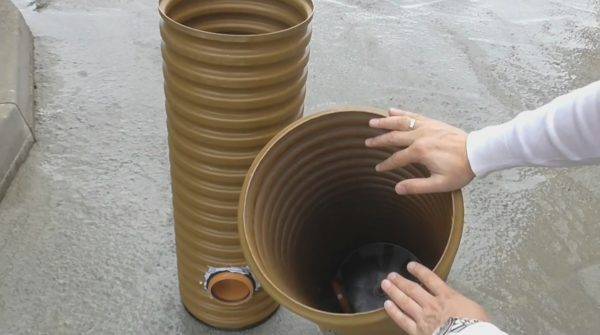

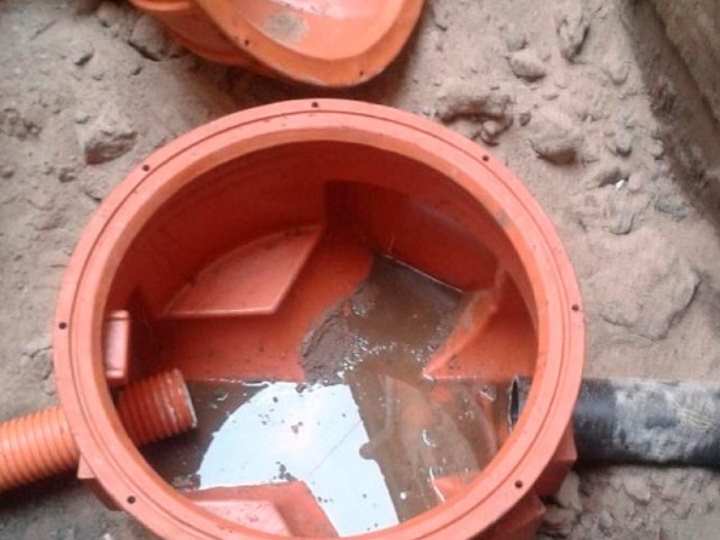

Установка пластиковых колодцев

Сегодня появилась уникальная возможность приобрести уже готовые емкости любого размера и конфигурации, изготовленные из легкого и прочного армированного пластика. Дренажный колодец пластиковый представляет собой отлитую в фабричных условиях емкость вертикальной или горизонтальной ориентации.

Выпускаются эти изделия в формате уже готового колодца с патрубками или в виде прочной гофрированной трубы различного диаметра. Лучшим вариантом выбора трубы для шахты являются дренажные колодцы «Политек». Изделия устойчивы к сезонным подвижным грунтам, влаге, агрессивной среде, которая воздействует на стены шахты изнутри и снаружи.

Для того чтобы установить дренажный колодец из армированного полимера своими руками, потребуется:

  • лопата;
  • отвес;
  • ингредиенты для изготовления бетона.

Если грунт тяжелый и плотный, то лучше арендовать экскаватор или бурильную установку. Это позволит сэкономить силы и время, которое можно потратить на обустройство двора.

Работа проводится в такой последовательности:

  1. Откапывается глубокая яма. Ее дно выравнивается, трамбуется и засыпается слоем песка и гравия.
  2. Замеряется глубина котлована. Отрезается кусок гофрированной трубы нужной длины. Изделие опускается в яму. Проводится заливка его основания бетоном, чтобы предотвратить выталкивание трубы при пучении грунта.
  3. Забетонированный колодец изолируется от грунта гильзой из песка и щебня. Земля вокруг шахты выравнивается и уплотняется. Поверх колодца укладывается опорная плита, горловина которой накрывается крышкой.
  4. Готовое сооружение оборудуется насосом для откачки стоков.

После сборки выполняется окультуривание местности с помощью натурального или искусственного газона, переносных клумб или садовых фигурок.

Как сделать дренажный колодец своими руками и подвести к нему трубы

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

  • бечевка для разметки и маркировки положения коммуникаций;
  • строительный уровень и отвес, чтобы контролировать уклон труб;
  • штыковая и совковая лопата;
  • инструмент для трамбовки грунта;
  • ведро и/или тачка для транспортировки ненужной земли;
  • рулетка для выполнения измерений;
  • ножовка по металлу и т. п.
Популярные статьи  Настольная лампа для рабочего стола: как безошибочно выбрать нужный вариант

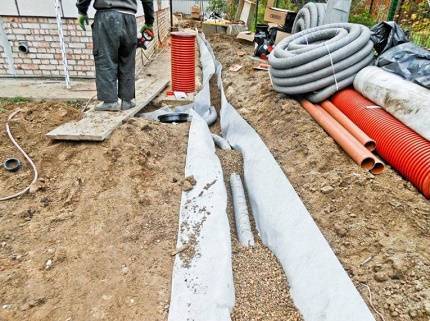

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

Как сделать дренажный колодец своими руками и подвести к нему трубы В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

Как сделать дренажный колодец своими руками и подвести к нему трубыВ устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

Как сделать дренажный колодец своими руками и подвести к нему трубы В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

  • разработать схему системы водоотвода;
  • подготовить все необходимые материалы и инструменты;
  • выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

  • расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
  • до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
  • глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
  • минимальная ширина траншей – 0,35 м;
  • расстояние между соседними траншеями должно составлять не менее 10 м;
  • не рекомендуется укладывать трубы в местах проезда машин и иной техники;
  • в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

Виды дренажных труб и область их применения

  • фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
  • смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
  • сборный или дренажный колодец из пластика или бетонных колец;
  • геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
  • песок;
  • гравий мелкой фракции.

Для выполнения работы потребуются:

  • труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
  • дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
  • инструменты для разметки: рулетка, деревянные колышки;
  • строительный уровень;
  • лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
  • инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.
Популярные статьи  Витраж на стекле своими руками: пошаговые инструкции

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

  1. разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
  2. выкапывание траншей и ям для расположения колодцев;

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

  1. установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Установка дренажного колодца для сбора и утилизации стоков

  1. установка смотровых колодцев;

Установка колодца для контроля за состоянием системы

  1. закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
  2. укладка защитного материала (геотекстиля);
  3. засыпка подготовленных траншей на 25 – 30 см слоем гравия;

Подготовка траншей для укладки труб

  1. сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

Прокладка дренажного трубопровода

  1. защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
  2. обратная засыпка и утрамбовка грунта;
  3. декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

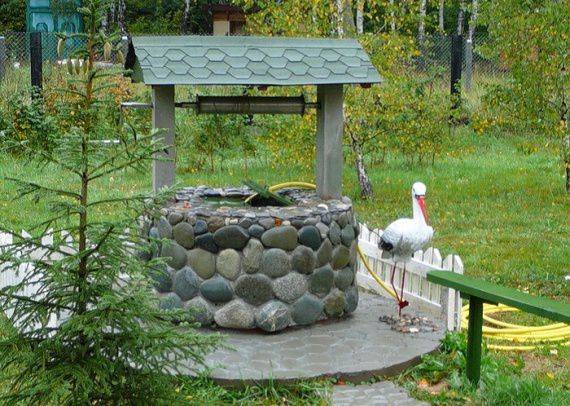

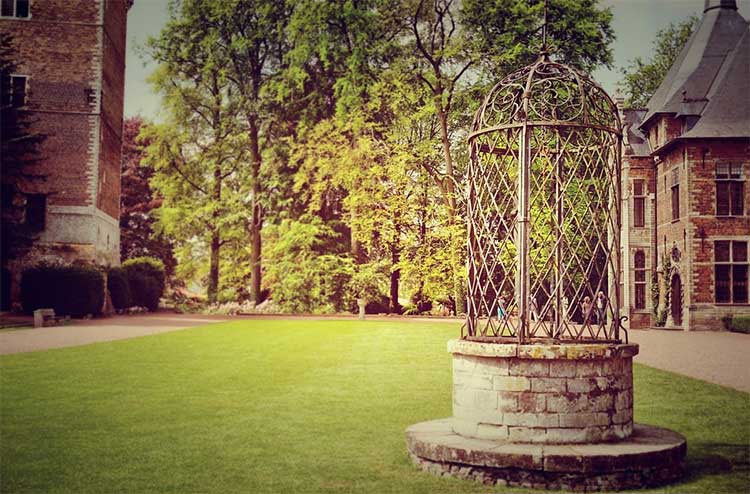

Что такое колодец?

В общем случае колодец представляет собой обустроенное сооружение, включающее подземную (шахту, ствол) и наземную часть (оголовок) и предназначенное для решения ряда проблем. В отличие от скважины он имеет меньшую глубину, но большие размеры в поперечном сечении, что дает возможность обеспечить эксплуатационное или ремонтное обслуживание.

Изготавливаются рассматриваемые сооружения, как правило, ручным способом с применением различных технологий. Обустройство колодцев включает следующие основные этапы:

  1. Формирование дна (придонного участка). В зависимости от назначения колодца обеспечивается герметичность этой зоны или создается фильтр для очистки воды (стоков).
  2. Обустройство стенок. В любой конструкции важнейшим условием на этом этапе считается обеспечение механической прочности и герметичность.
  3. Наземная часть или оголовок (устье). На поверхности земли обустраивается колодезный выход шахты (ствола) с возможностью соответствующего обслуживания. Наземные элементы должны защищать шахту от внешних воздействий (в т. ч. осадки, попадание грязи и т. д.). При необходимости создается возможность опускания человека в подземную часть конструкции.

Помимо указанных общих принципов строительства, колодцы, в зависимости от их назначения, имеют определенные особенности, что выражается в особом обустройстве внутреннего объема шахты, использования специального оборудования, подведения различных магистралей.

К колодцам на дачном участке предъявляются следующие основные требования (помимо эксплуатационных): механическая прочность, долговечность, безопасность для обслуживающего персонала и случайных людей, соблюдение санитарных норм, исключение запахов изнутри, экологическая чистота, внешний дизайн. Среди основных их параметров выделяются: глубина шахты и объем подземной части. При строительстве необходимо учитывать такие важнейшие факторы: уровень залегания подземных вод, глубина промерзания, тип грунта и его подвижность, особенности местности (особенно паводковую ситуацию), рельеф дачного участка, расположение различных объектов на территории дачи.

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Как сделать дренажный колодец своими руками и подвести к нему трубыУтепление оголовка колодца

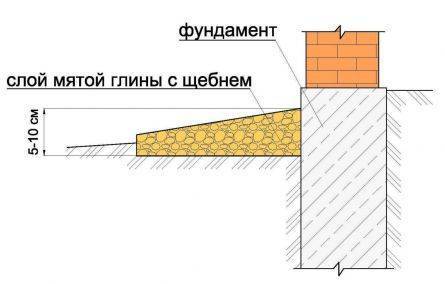

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня

Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет

Как сделать дренажный колодец своими руками и подвести к нему трубыОтмостка вокруг колодцаКак сделать дренажный колодец своими руками и подвести к нему трубыСхема конструктивных слоев отмосткиКак сделать дренажный колодец своими руками и подвести к нему трубыОтмостка из смеси мятой глины и щебняКак сделать дренажный колодец своими руками и подвести к нему трубыУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

Чем полезен колодец ливневой канализации

В ливневых колодцах собирается вода с участка. Она поступает по дренажным трубам, лоткам или непосредственно в сооружение точечного типа. Собранную жидкость можно использовать для полива и других хозяйственных нужд.

Но главное – система позволяет осушить участок. На нем не стоит вода после проливных дождей и весенней оттепели. Продлевается срок эксплуатации строений, так как вода не уходит под фундамент, а стекает в резервуар.

Иногда ливневые колодцы объединяют с септиком. Специалисты не советуют такой вариант. При обилии осадков и талой воды существует риск, что очистное сооружение переполнится и перестанет работать. Лучше сделать отдельные канализационные сооружения. Чистая вода не загрязняется бытовыми стоками, и обе системы функционируют надежнее.

Какие трубы используют для обустройства систем ↑

Особенности врезки в канализационный колодец отчасти зависят от материала и диаметра труб. Обычно используют керамические, асбестоцементные, чугунные, полимерные изделия. Существуют и другие разновидности, однако их применяют гораздо реже – в исключительных случаях.

Популярные статьи  Обзор посудомоечной машины Bosch SMS24AW01R: достойный представитель среднего ценового сегмента

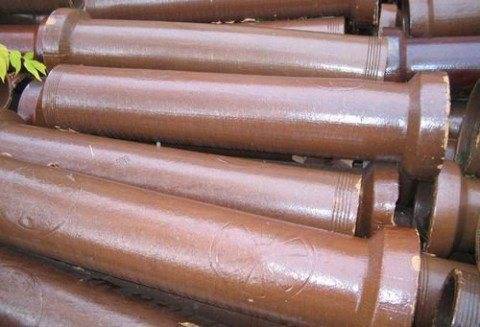

Вариант #1: керамика ↑

Более долговечный материал трудно представить. Его столетиями используют для изготовления труб канализации. Самые популярные диаметры – 100-600 мм, толщина материала – 20-40 мм, длина изделий до 1500 мм. Длина отрезков и толщина стенок зависят от выбранного диаметра. Есть два основных вида керамических труб – с нарезкой и раструбами. Выбирать следует, ориентируясь на особенности системы. К достоинствам керамических изделий следует отнести гладкие внутренние поверхности, стойкость к большинству видов негативных воздействий и простоту монтажа. Серьезный недостаток только один – низкая механическая прочность. Из-за относительно небольшой длины отрезков систему приходится монтировать с большим количеством сгонов и стыков. Это отрицательно сказывается на ее герметичности.

Как сделать дренажный колодец своими руками и подвести к нему трубы

Вариант #2: чугун ↑

Чугунные элементы наружной канализации – классика жанра. Для автономных систем частных домов чаще всего выбирают изделия диfметром 160 мм. Материал – серый чугун. Он не боится механических повреждений, устойчив к коррозии. При перепадах температур чугун не теряет своих эксплуатационных свойств. Он способен служить несколько десятилетий. Есть и недостатки. Из-за шероховатых внутренних поверхностей труб на них появляются отложения, которые со временем уплотняются и сужают диаметр. Также бывают трудности и при монтаже. Это связано с большим весом изделий

Выбирая чугун, следует обращать внимание на тип грунта. Материал плохо переносит контакт с солонцовыми почвами

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкостьИсточник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

  • Насос по типу грязевого откачивает воду из дренажного колодца.
  • Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
  • Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
  • Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистыйИсточник megapolis-tula.ru

В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Пример обустройства дренажного колодца на видео:

Заключение

Несмотря на кажущуюся простоту технологии изготовления дренажного колодца, эту работу лучше всего доверить специалистам. Для уверенного функционирования дренажной системы при монтаже надо как минимум правильно выставить уклоны труб, а сделать это без специальных инструментов получится далеко не у каждого, особенно если на участке есть определенные перепады высот. Кроме того надо предусмотреть системы защиты от обратного тока воды, и правильно выбрать насос, чтобы его мощности хватало для подъёма столба воды с дна колодца.

Выводы и полезное видео по теме

Видеоролики помогут вам определиться с выбором технического оснащения и способом монтажа водопровода.

Системы водоснабжения из колодца и отопления на базе конденсационного котла:

Как выбрать и собрать насосную станцию своими руками:

Как сделать водопровод на даче своими руками (оборудование внутри дома):

Рекомендации предоставлены для ознакомления, процесс устройства водопровода описан в общих чертах. Для составления индивидуального проекта необходимо опираться на конкретные данные, а выбор оборудования делать только после изучения инструкций.

Вывод

Понятно, что водопровод – наиболее востребованная инженерная система для создания здорового комфорта. Полученная инструкция поможет нам самостоятельно, правильно и качественно проложить эту важнейшую локальную систему.Такой децентрализованный метод означает подключение к уже пробуренной артезианской скважине или прямое подведение в дом колодезной воды.

Подытожим порядок действий.

  • Трубы обмотаем утеплителем или простой стекловатой, закрепив ее проволокой и обмотав влагозащитной пленкой.
  • Закладываем в траншею заранее утепленные трубы. Желательно утеплять трубы абсолютно по всей длине, а также в местах самого ввода в колодец, дом.
  • Затем засыпаем траншею, периодически утрамбовывая землю.

Вход системы в кольцо — самое ответственное место из-за просачивания загрязненной воды.Обязательна проверка работоспособности новой водопроводной системы, отсутствие течи – это ожидаемый результат нашей работы.Видео в этой статье продемонстрирует правильный ввод колодезной трубы.
