Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Как сделать компрессор для коптильни своими руками

Для нагнетания воздуха в дымогенератор можно использовать любой аппарат, способный создавать поток. При этом будет достаточно устройства с мощностью 4 Вт.

Из кулера ПК

Самый дешевый и простой вариант компрессора, который будет обеспечивать дымогенератор воздухом, можно изготовить из кулера, то есть из обычного компьютерного вентилятора. При том, подойдет любой вентилятор размером от 40х40 мм до 120х120 мм.

Совет! Лучше выбрать кулер максимальных размеров, чтобы обеспечить хорошую производительность генератора дыма.

Чтобы собрать нагнетатель воздуха для коптильни, потребуются приготовить следующие комплектующие:

  • кулер подходящей мощности и размера;
  • пластиковая емкость объемом 5-10 л, можно использовать пластиковую бутылку либо канистру;
  • водопроводные фитинги;
  • полипропиленовая, медная или из нержавеющей стали трубка длиной около 25 см и диаметром 25 мм;
  • переменный резистор или блок питания с регулятором напряжения;
  • саморезы.

Способ изготовления нагнетателя воздуха прост.

  1. Вырежьте в емкости отверстие, соответствующее размеру кулера. Если используется пластиковая канистра, то отверстие можно вырезать с помощью электролобзика.
  2. Вставьте кулер в отверстие и закрепите его либо с использованием клеевого пистолета, либо саморезами или болтами.
  3. Далее, проделайте отверстие в крышке емкости для установки в нее патрубка, к которому будет подсоединяться трубка, ведущая к генератору дыма. Все соединения должны быть максимально герметичны.
  4. Воспользовавшись водопроводными фитингами, закрепите трубку на крышке канистры или пластиковой бутылки.
  5. Подключите вентилятор к источнику питания 5-12 в.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Совет! Для регулировки оборотов кулера можно использовать обычный переменный резистор, который устанавливается между источником питания и вентилятором. Идеальным вариантом можно считать блок питания, имеющий регулятор напряжения, например, от телевизионной антенны.

Чтобы повысить мощность потока воздуха, можно изготовить вентиляторный блок, состоящий из нескольких кулеров.

Из форточного вентилятора

Изготовить компрессор для коптильни можно также из форточного вентилятора. Процесс изготовления мало чем отличается от тех же действий с использованием кулера от ПК.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Только вместо подключения аппарата к блоку питания, форточный вентилятор для компрессора подключается к сети 220 В. В качестве альтернативы форточному вентилятору подойдет вытяжной кулер для ванной комнаты.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Из аквариумного компрессора

Для дымогенератора холодного копчения в качестве нагнетателя воздуха можно применить аквариумный компрессор. Но следует знать, что для этой цели подойдет только аппарат определенного типа, то есть активный компрессор. Данный вид устройств отличается наружной установкой и имеют одну или 2 выходные трубки.

Подключается аппарат к генератору дыма очень просто: достаточно вставить выходной шланг аппарата в штуцер эжектора генератора и включить устройство. Если из аквариумного компрессора выходит 2 трубки, то их следует объединить в одном канале и последний соединить со штуцером. Будет хорошо, если аквариумный нагнетатель будет оборудован регулятором подачи воздуха.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Из компрессора от холодильника

При желании, нагнетатель воздуха для генератора дыма можно изготовить из компрессора от холодильника. Но в таком случае, к агрегату потребуется подсоединить накопительную емкость (ресивер), который можно изготовить из металлической трубы большого диаметра, старого огнетушителя или газового баллона.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Подача воздуха в дымогенератор из накопительной емкости происходит посредством пневматического шланга.

Из автокомпрессора

Для обеспечения потока воздуха в эжектор можно использовать и обычный автомобильный компрессор. Но у данного агрегата есть один недостаток: он не может работать продолжительное время без остановки по причине сильного перегрева.

Но все же приспособить автокомпрессор для работы с генератором дыма возможно. Потребуется подсоединить к аппарату ресивер с датчиком давления, как и в случае с агрегатом от холодильника.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

После поднятия давления в ресивере до определенного значения, прессостат будет отключать двигатель аппарата на время, пока воздух не израсходуется, и запускать его снова для накопления воздуха в емкости. В таком режиме автокомпрессор перегреваться не будет и сможет обеспечивать дымогенератор потоком воздуха на протяжение суток и более.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Популярные статьи  Ремонт квартиры в новостройке с нуля: что, как и когда следует делать

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Выбираем правильный

Кроме понимания того, как устроен дымогенератор для холодного копчения, важно знать, каким техническим характеристикам он должен соответствовать. Вот несколько мерил должного качества:

  • производительность дымогенератора;
  • интенсивность;
  • максимальная автоматизация дымогенератора;
  • простота;
  • транспортабельность дымогенератора.

Первый пункт в характеристиках дымогенератора для копчения указывает на то, какое количество исходного сырья может быть обработано за наименьший промежуток времени. Чем производительность дымогенератора выше, тем больших размеров должен быть модуль подачи дыма и камера для продуктов.

Процесс должен протекать круглые сутки без перерывов. Это означает, что щепки придется подкладывать в дымогенератор и ночью. Вставать специально для этого хочется не каждому, поэтому стоит подумать о том, можно ли реализовать систему автоматической подачи по таймеру или объему.

Монтажники и конструкторы всегда стараются добиться максимальной прочности и надежности конструкции при ее простоте. Именно простота позволяет снизить расходы на ремонт и производство. Также такие изделия обычно служат дольше. Этот принцип должен иметь в основе дымогенератор для коптильни. Делать прибор стационарным – решение лично каждого. Но нет гарантии того, что площадка, где сейчас находится дымогенератор, завтра не будет востребована под хозяйственное строение.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Коптилка из огнетушителя

Старый огнетушитель хорошо подойдет для изготовления простейшей коптилки за короткое время. Перед работой следует полностью устранить оставшееся содержимое в баллоне и проверить наличие ржавчины. Если она присутствует, то поверхность нужно зашлифовать УШМ со специальным кругом.

Дымогенератор из огнетушителя для холодного копчения поэтапно создается так:

  1. Отрезать верхнюю часть емкости. Для ровной разметки используется газета, которой надо обернуть корпус, чтобы края бумаги совпали друг с другом.
  2. Отрезать следует болгаркой и в защитных очках.
  3. Затем от отрезанного края огнетушителя нужно вырезать пластинку шириной 5 см. На полученном кольце разрезать любую сторону. Далее внутрь трубы надо поместить пластину и посмотреть, сколько нужно убрать лишнего металла, чтобы материал плотно прижимался к внутренним стенкам баллона, но и тугая подвижность кольца тоже должна присутствовать.
  4. После тщательного подгона пластину прихватывают сваркой, снова проверяют плотность прилегания, а затем формируют шов.
  5. К сделанному кольцу приварить крышку от огнетушителя. Пластину надо поместить внутрь емкости и поставить прихватки на одинаковом расстоянии друг от друга. Таким образом, крышка будет плотно насаживаться на корпус, и не стоит беспокоиться о просачивании дыма.
  6. На крышке снимают лишние детали, чтобы осталась трубка для вывода содержимого огнетушителя. На выходной канал прикручивают тройник, с одной стороны монтируются детали эжектора: сопло из медной трубки с резьбовым переходником. Затем прикрепляется шланг, подводящийся к компрессору.
  7. С обратной стороны тройника прикрепляется дымоходный канал, направляющийся внутрь коптильной камеры.
  8. Внизу корпуса на высоте 5 см проделывается отверстие сечением 2 см для розжига топлива.

Чтобы избавиться от золы, с огнетушителя надо снять крышку и перевернуть емкость.

Из ведер

Потребуются следующие материалы:

  • два ведра или больших кастрюли, бака;
  • 4 – 5 шампуров для шашлыка (или стальная сетка);
  • металлический патрубок диаметром 30 – 40 мм;
  • компрессор для аквариума.
Популярные статьи  Как сделать своими руками котел твердотопливный длительного горения: чертежи

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.

Сборка проходит следующим образом:

  1. в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
  2. в первое отверстие вставляем выходной патрубок аквариумного компрессора;
  3. во второе отверстия вставляем металлический патрубок;
  4. во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
  5. вставляем туда другой конец металлического патрубка;
  6. сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
  7. размещаем шампуры во втором ведре, зафиксировав с помощью крючков.

Конструкция работает по такой схеме:

  • на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
  • на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
  • запускают аквариумный компрессор;

Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.

Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.

Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:

  • инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
  • разбавлению дыма воздухом и его недостаточной концентрации.

Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов.

Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи.

  1. Устанавливают плитку в месте, до которого дотянется удлинитель.
  2. На электроплитку ставят бочку, в неё насыпают щепу.
  3. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка.
  4. Здесь будут подвешены ваши продукты.
  5. Сверху бочку накрывают листом фанеры или железа. Коптильня готова.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер.

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха.

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний? для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки.

Разберём основные ошибки

Начинающих мастеров часто не устраивает результат копчения. Это связано с тем, что они совершают ряд распространенных ошибок:

  1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
  2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
  3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Различия по забору дыма

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

  • направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
  • большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
  • дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
  • трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Аппарат с нижним расположением эжектора

Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

  • дым имеет более низкую температуру, что упрощает процесс холодного копчения;
  • направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Делаем дымогенератор своими руками: пошаговая инструкция

Пример сборки дымогенератора рассмотрим на девайсе, который нужен для копчения холодного типа. Основой нашего генератора дыма выступит профильная труба сечением 10*10 см. Мы говорили, что нужна круглая труба. Но можно взять и профилированную. Дело в том, что круглая труба более доступна, а профилированная более привлекательно смотрится, когда дымогенератор собран. Какого-то принципиального влияния на процесс копчения разница в трубах не оказывает. Также круглую сложнее варить.

Популярные статьи  Унитаз с функцией биде: критерии выбора + обзор популярных моделей

Итак, приступим к изготовлению дымогенератора своими руками. На расстоянии около 2-3 см от нижнего края нашей трубы с помощью болгарки делаем соответствующие пропилы (на двух противоположных сторонах трубы).

Далее мы вырезаем из металлической сетки квадрат (или круг), по размерам немного превосходящий сечение (диаметр) трубы. Вставляем сетку в трубу, закрепляем ее через пропилы. Сетка располагается со стороны днища. С противоположной стороны привариваем кусок трубы сечением 3/4 дюйма. Если у вас нет сварочного аппарата, а дымогенератор своими руками для копчения сделать очень хочется, то можно сварку заменить на винтовое соединение. Это дольше, но ничем не хуже, если винтовое соединение не будет давать утечек.

Далее строго напротив нужно приварить специальный штуцер, который необходим для подключения компрессора. Следует расположить этот штуцер таким образом, чтобы его центр точно совпал с центром приваренной ранее трубы сечением 3/4 дюйма.

Теперь понадобится труба сечением 1/2 дюйма. Трубу вставляем в приваренный штуцер. Она должна пройти через корпус и попасть в трубку сечением 3/4 дюйма, которая располагается напротив. Войти трубка должна ровно на 1 см (не больше и не меньше). Через эту трубку будет потом поступать воздух от компрессора в процессе работы. Это будет создавать тягу и стимулировать процесс горения. А регулируя мощность работы компрессора, можно регулировать интенсивность потока дыма.

Остается сделать крышку. Из листа металла вырезаем крышку (круглая или квадратная в зависимости от формы трубы). Размер крышки чуть больше, чем сама труба. В центре делаем ручку (лучше из дерева, так как дерево меньше нагревается). Чтобы сделать крышку удобной, нужно по всему ее периметру приварить полосу из металла (ширина полосы — около 1 см). Такая крышка не будет падать в процессе работы дымогенератора. Своими руками его оказалось сделать совсем не сложно.

Остается приварить четыре ножки (в районе закрепления сетки). Ножки делаются из прутков арматуры. На этом все, теперь вы знаете, как сделать дымогенератор своими руками. Можно приступать к испытаниям. Дымогенератор нужно ставить на негорючую поверхность. Если у вас остались какие-то вопросы, то фото дымогенератора для копчения, своими руками изготовленного, помогут вам все прояснить.

Распространенные вопросы и ответы на них

Насколько герметичными должны быть резервуары для тления и копчения?

Настолько, чтобы большая часть дыма доходил до обрабатываемого продукта и как можно дольше задерживалась там. При этом в камеру горения должен поступать кислород – ровно в том объеме, чтобы происходило тление, но не возникало возгорание. Каких-то универсальных рецептов тут нет, особенно в случае с самодельным дымогенератором из подручных материалов. Все определяется на глаз или опытным путем.

У меня нет аквариумного компрессора. Можно без него обойтись?

Да. Есть другой вариант нагнетателя воздуха, полностью самодельный. Для него потребуются пластиковая бутылка и компьютерный кулер соответствующего диаметра. Бутылку разрезаем пополам и крепим в ней проволокой кулер так, чтобы он направлял воздух к горлышку. На последнем фиксируем вход патрубка. Кулер подключаем к двенадцативольтовому блоку питания в соответствии с полярностью. Эффективность у такой самоделки ниже, чем у компрессора. Но свои функции она все равно успешно выполняет.

Меня заинтересовал вариант с огнетушителем. Можно ли чем-то заменить сам огнетушитель?

На самом деле для этого дымогенератора подойдет любой отрезок трубы диаметром 30 – 40 см. Единственное отличие процесса сборки будет в том, что для дна придется вырезать второй круг из листового металла. В остальном все то же самое.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности. Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

https://youtube.com/watch?v=HCQrudMXfZg

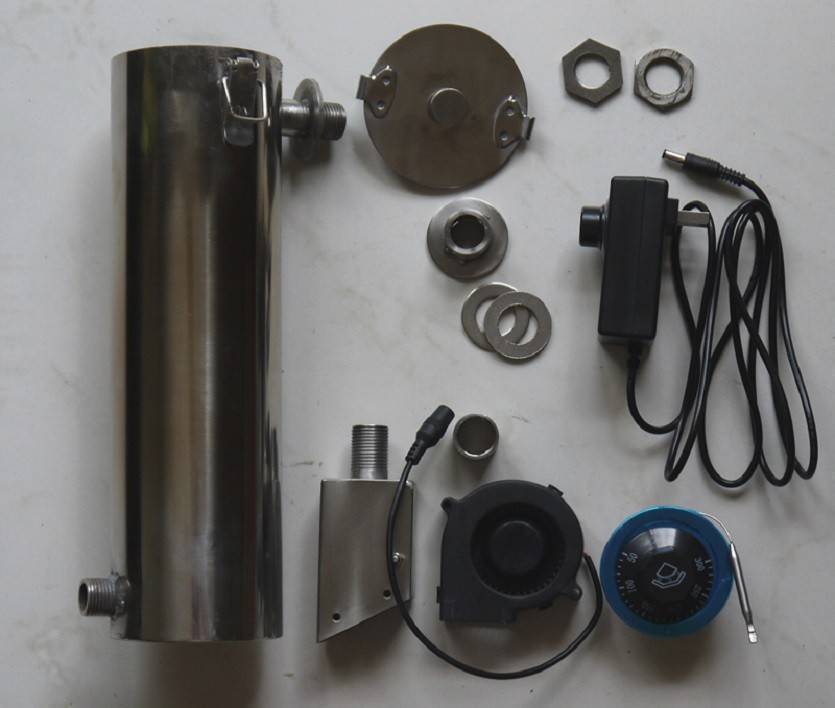

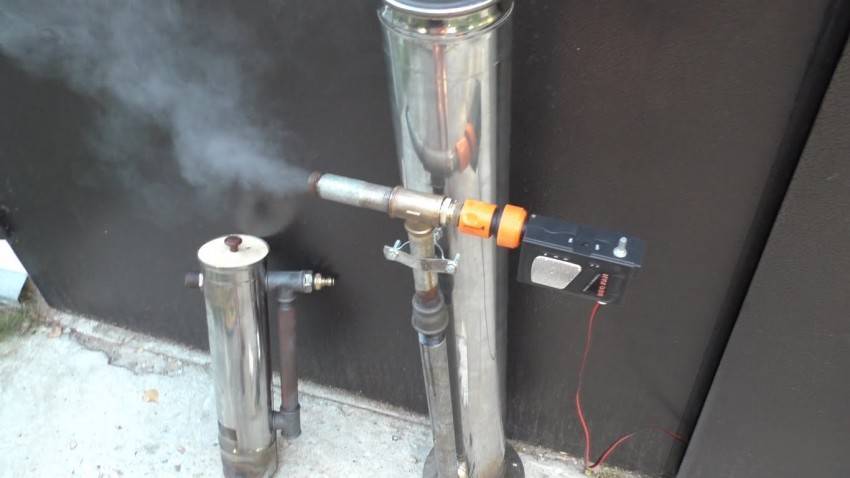

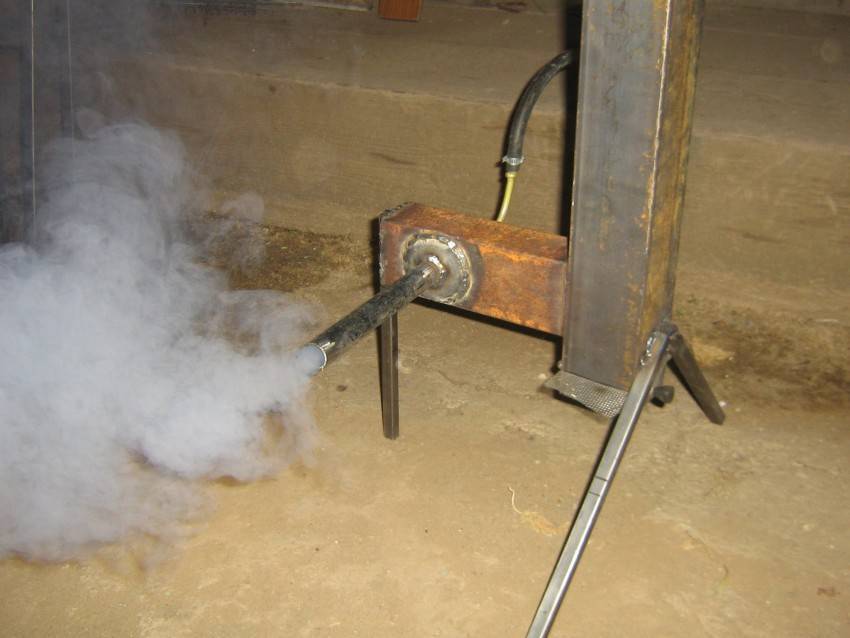

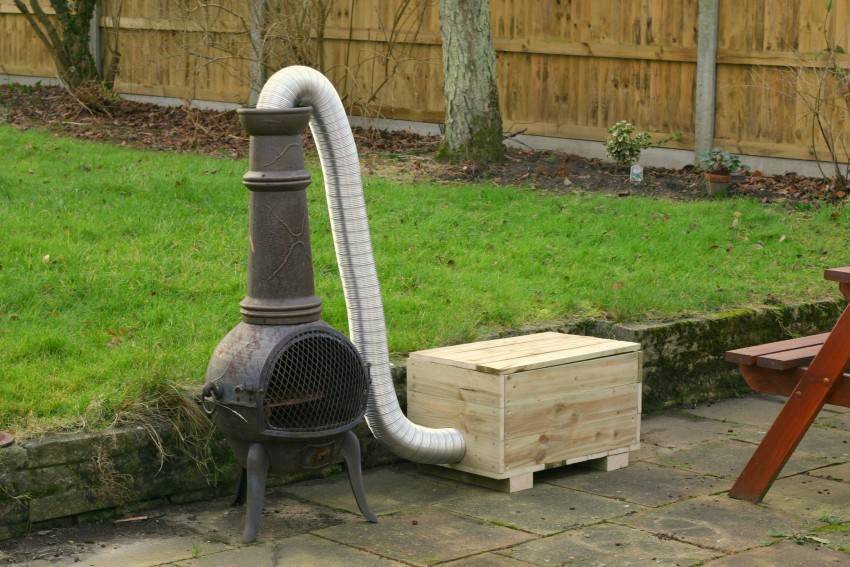

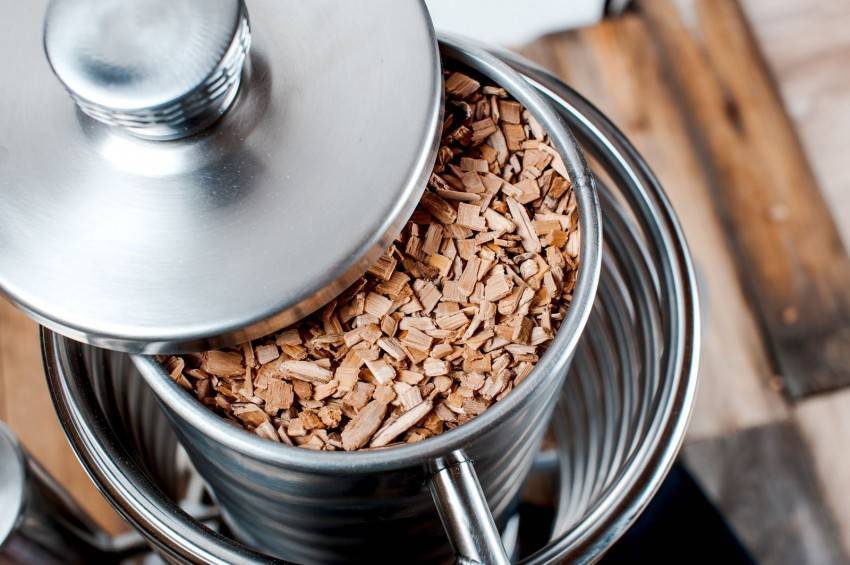

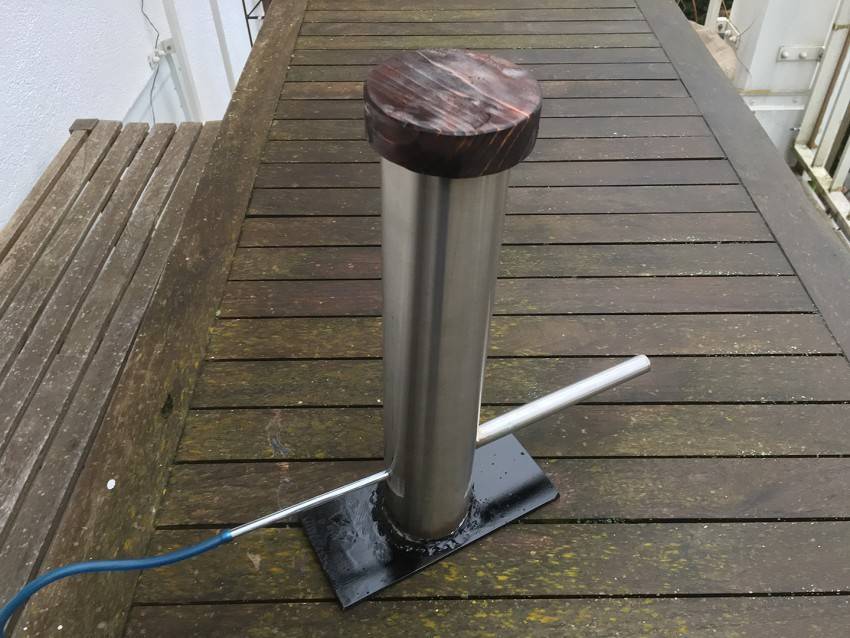

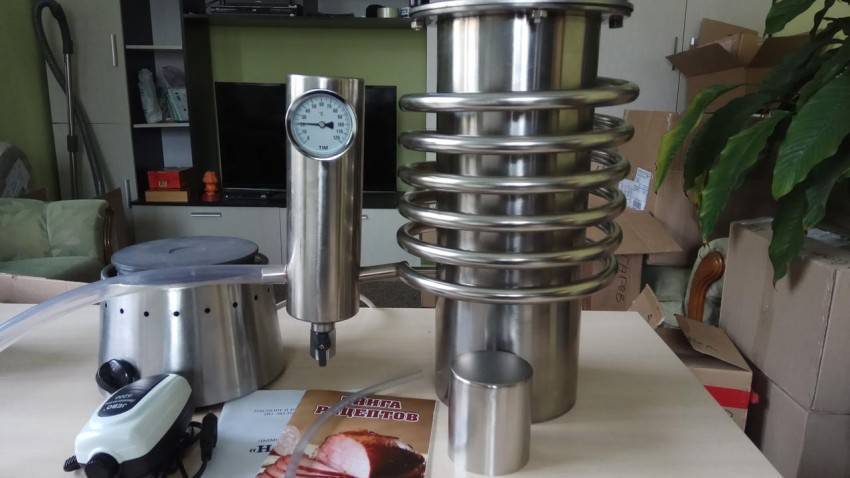

Фото дымогенераторов своими руками

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
