Фитинги для полипропиленовых труб и других видов полимерных изделий

Типы материала для изготовления полипропиленовых фитингов

Трубы и фитинги ПП могут быть изготовлены с применением полипропилена разного состава, что влияет на тепловую устойчивость изделия. В зависимости от этого существует три модификации исходного материала: гомополимер, рандом-сополимер и блок-сополимер.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Полипропиленовые фитинги бывают гомополимерными, блок- и рандом-сополимерными

Первый тип изделий маркируется РРН или РР-1. Элементы изготавливаются из полипропилена с добавлением модифицирующих добавок в виде антипиренов, нуклеаторов и антисептиков, благодаря которым конечная продукция обладает определенными свойствами. Такие трубы и фитинги используются исключительно для монтажа сети подачи холодной воды.

Второй вид полипропиленовых труб и фасонных частей маркируется PPCR, РРR, РР-3. Материал имеет кристаллическую структуру, что позволяет изделиям выдерживать большой диапазон температур (от -170 до +1300 °С) без нарушения целостности структуры. Данный тип труб и фитингов ППР относится к универсальному классу и может быть использован при монтаже любых инженерных коммуникаций.

Изделия из блок-сополимера имеют обозначения РРВ, РР-2, РР-С. Для их изготовления применяется полимер, состоящий из микромолекул гомополимера, которые выстроены в определенном порядке. Данные изделия характеризуются повышенной ударной прочностью, способностью выдерживать высокие температуры без нарушения целостности материала, хорошей стойкостью к изгибам и истиранию, низкой паро- и газопроницаемостью, отменными диэлектрическими качествами. Такой тип труб и фитингов идеально подходит для организации магистральной сети горячего водоснабжения.

В характеристиках полипропилена присутствует такой параметр, как MRS, который указывает на наименьшую длительность прочности. Этот показатель определяет максимально допустимое давление в системе, при котором трубы и фитинги могут прослужить около 50 лет при транспортировке воды, имеющей температуру 20 °С. Данная характеристика зависит от толщины стенок изделий.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Блок-сополимерные фитинги характеризуются прочностью и стойкостью к перепадам температур

О максимально допустимой величине давления можно узнать по числовому значению, добавленному к аббревиатуре PN. Чем больше этот показатель, тем более высокое давление способна выдержать труба и фитинг.

Порядок сварки полипропиленовых труб с фитингами

Самостоятельный монтаж бытового трубопровода из полипропилена при наличии необходимого оборудования и качественных комплектующих сложностей не представляет. Для этого потребуется специальный паяльник с подходящим по размеру насадками для труб и фитингов. Порядок работы следующий:

  1. Строго перпендикулярно отрезать роликовым труборезом кусок трубы нужного размера.
  2. Срез зачистить наждаком (дополнительно можно обезжирить).
  3. Закрепить на паяльнике нужные насадки и разогреть его до температуры около 260⁰С.
  4. Надеть на разогретый прибор фитинг и отрезок трубы, выждать положенное время (оно зависит от диаметра и составляет от 3 до 10 минут).
  5. Снять детали и ввести трубу в фитинг на максимальную глубину (до упора), не вращая.

Затем нужно оставить соединение до полного застывания при комнатной температуре. Наплывы с него, а также остатки полипропилена с насадок удаляются ветошью.

Фитинги компрессионного и прессового типа

Данные разновидности соединительных элементов используются чаще для армированных труб из ПП и выполнены из латуни (корпус). Каждая из них имеет особенности монтажа и эксплуатации, а преимущество обеих перед сварным соединением – отсутствие внутри трубы наплывов, понижающих пропускную способность системы.

Компрессионные

Элемент состоит из латунного корпуса, уплотнительных колец, штуцера и обжимной гайки. Герметичность стыка обеспечивается за счет сдавливания уплотнительного материала при обжиме трубы.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Из инструментов потребуются обычные рожковые или разводной ключ. Такой тип соединения выдерживает давление в 35 бар и рассчитано на срок эксплуатации 30 лет, периодически потребуется подтяжка гаек.

Прессовые

Состоят из корпуса и штуцера с обжимной гильзой. Такая конструкция обеспечивает максимально герметичное соединение, однако для работы потребуются специальные клещи.

Стоимость этого инструмента варьируется в пределах 3-10 тысяч рублей. Поскольку выдерживаемое давление и срок эксплуатации у прессовых фитингов выше (75 бар и 50 лет соответственно), трубопровод можно располагать внутри монолитных конструкций.

Рекомендуем ознакомиться: Преимущества и недостатки чугунных фитингов

Фитинги для капельного полива

Соединительная арматура, используемая при устройстве систем капельного полива, называется старт-коннекторами. Предназначены они для присоединения капельных лент – ответвлений от основной магистрали. Подающий патрубок старт-коннектора имеет стандартный 16-миллиметровый диаметр. Установка выполняется следующим образом:

  1. В магистральной трубе обычным или специальным 17-миллиметровым сверлом делается отверстие.
  2. В него вставляется сначала уплотнитель, прилагающийся к коннектору, а затем сам фитинг.
  3. Капельная лента крепится на штуцер и фиксируется затем обжимной гайкой.

Разновидностей старт-коннекторов несколько: имеются крестовины и тройники для отведения нескольких лент, муфты для ремонта, а также фитинги с кранами, регулирующим подачу воды на ленту.

Особенности полипропиленовых труб и фитингов к ним

Полипропиленовые трубы пользуются большой популярностью при монтаже систем горячего и холодного водоснабжения, отопления радиаторного и напольного типа. Это объясняется тем, что изделия характеризуются прочностью, коррозионной устойчивостью, долговечностью, стойкостью к высоким температурам, способностью переносить заморозку и оттаивание без изменения структуры

Благодаря наличию гладкой внутренней поверхности система не засоряется, в ней не накапливаются отложения, что важно для безнапорных канализационных сетей

Фитинги для полипропиленовых труб и других видов полимерных изделий

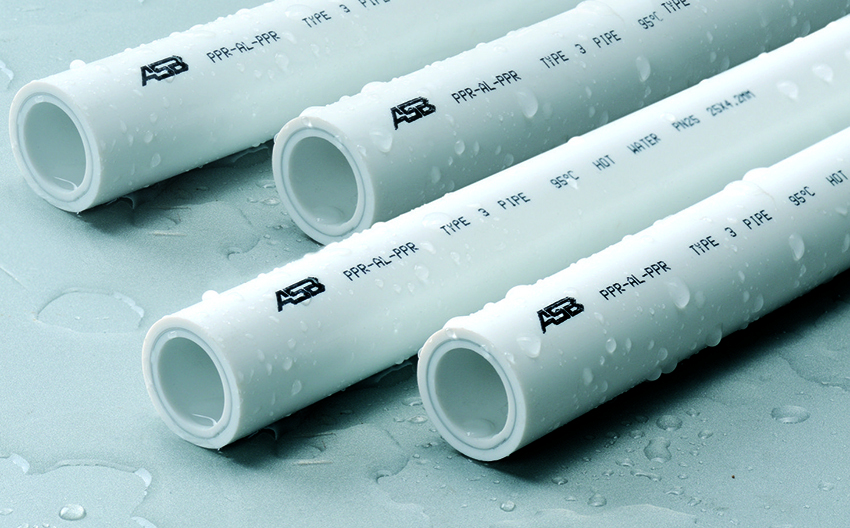

Полипропиленовые трубы являются прочными и долговечными

Изделия из полипропилена (фото это наглядно отображают), могут быть цельными и армированными. Первый тип подходит для организации магистрали холодного водоснабжения, а второй более предпочтителен для монтажа системы подачи горячей воды и сети отопления. Это объясняется тем, что цельные трубы под воздействием высоких температур способны деформироваться в длину, чего лишены армированные изделия вследствие наличия каркаса из стекловолокна или алюминиевой фольги. Это способствует низкому коэффициенту температурного расширения.

Для стыкования труб одинакового или разного диаметра, образования разветвлений, углов и обводов используются специальные элементы, именуемые фитингами для полипропилена. Благодаря таким фасонным частям можно перекрыть систему, при необходимости осуществить ее демонтаж. При помощи этих соединительных элементов создают магистральную сеть любой конфигурации и сложности.

Соединение полипропиленовых труб и фитингов осуществляется посредством пайки составных элементов системы. В результате удается получить надежные и герметичные соединения, что является гарантией бесперебойной и долговечной работы сети. Процесс осуществляется быстро и легко благодаря тому, что полипропиленовые изделия являются химически нейтральными.

Существующие виды

Фитинги для труб из полипропилена подбираются по наружному диаметру используемых в проекте коммуникаций. Для соединения отдельных участков трубопровода обычно используется раструбное или стыковое соединение. Первый вариант из двух названных является более надежным, так как предполагает использование фитинга на участке стыка двух труб. Благодаря этому снижается вероятность деформации соединений, возникающих под воздействием перепадов давлений в системе коммуникаций.

Существуют следующие виды фитингов для полипропиленовых труб:

1. Переходники и муфты – изделия, полые внутри, которые позволяют состыковать трубы одного или разных диаметров. Причем в первом случае всегда применяются муфты, а во втором – переходники. К слову сказать, последние из названных элементов встречаются и в исполнении, которое задействуется для соединения полипропиленовых и металлических труб. Соответственно, внутри такое изделие имеет резьбу, которая покрывает лишь часть внутренней поверхности.

Популярные статьи  Проект дома из пеноблоков с описанием: от планировки до отделки

Самые простые из тех, какие бывают фитинги для полипропиленовых труб

2. Уголки разных конфигураций (45о, 90о). Несмотря на то, что полипропилен, как материал, довольно пластичен, так как подвержен деформациям при непосредственном длительном воздействии высоких температур, не следует использовать такую возможность при монтаже трубопровода. Это объясняется довольно просто: в местах изгибов материал истончается, что в скором времени приведет к разрыву на данном участке.

Есть и другая сторона вопроса: деформация трубы в виде «морщин», что в свою очередь приводит к снижению пропускной способности изделия. Соответственно, во избежание возникновения ряда проблем весьма рекомендуется использовать специально созданные детали, посредством которых можно организовать угловое соединение труб.

3. Элементы разводки: крестовины, тройники. Такие полипропиленовые фитинги обычно применяются в случае, когда необходимо развести коммуникации на несколько ветвей от основной линии. Помимо исполнений, отводящие части которых выполнены под прямым углом относительно друг друга, существуют и другие варианты, позволяющие произвести разводку труб под непрямым углом. Встречаются также изделия, одна отводящая часть которых имеет резьбу для удобства соединения с запорной арматурой.

Такого рода изделия служат для формирования трубопровода в разных плоскостях

4. Обводные элементы – позволяют организовать сложную систему коммуникаций, когда требуется установка в непосредственной близости с другими трубами

При этом важно лишь наиболее точно рассчитать место установки данного элемента, чтобы изгиб пришелся в точности на требуемый участок

Такие фитинги позволяют проводить коммуникации с изгибами

5. Запорные элементы: краны, вентили. Это могут быть безрезьбовые фитинги с полимерным вентилем или изделия с резьбой.

6. Заглушки. Используются в случае, когда нужно закрыть линию трубопровода. Встречаются с резьбой и без нее.

Полипропиленовые заглушки

7. Фитинги «американки» — изделия, выполненные в виде муфты с накидной гайкой. Обычно подобный резьбовый фитинг для полипропиленовых труб используется в ситуациях, когда планируется частый демонтаж отдельных элементов системы для соединения полипропиленовых труб с металлическими трубами.

Такие фитинги позволяют при необходимости быстро произвести демонтаж труб

Дополнительно к вышеперечисленным элементам нужно отнести еще и крепежные изделия, посредством которых осуществляется установка трубопровода. Их основная функция – фиксация труб на разных поверхностях.

А подробная инструкция по пайке полипропиленовых труб поможет вам выполнить работу легко, быстро и качественно.

Об особенностях монтажа пресс-фитингов для труб из металлопластика рассказано на этой странице http://okanalizacii.ru/truby/fitingi/pressphitingi-dlya-metalloplastikovyh-trub.html

Нюансы монтажа

Несмотря на множество правил и требований для выполнения такой работы, считается, что сварка полипропиленовых изделий – задача не слишком сложная. Для реализации проекта с использованием подобных материалов нужно придерживаться следующей схемы:

  • подготовка, включает в себя выбор инструмента и составление плана работ;
  • замер коммуникаций в соответствии с проектом, их нарезка;
  • непосредственно сам сварочный процесс.

Ручной шейвер для полипропиленовых труб

Если рассматривать ситуацию, когда соединение полипропиленовых труб фитингами выполняется в бытовых условиях, то при этом используется маломощный паяльник. Допустимый диапазон размеров коммуникаций при этом: от 16 до 50 мм. Трубопровод больших сечений требует применения сварочного аппарата с функцией центровки. Но помимо основного агрегата для соединения труб понадобятся еще и сопутствующие инструменты: труборез, шейвер.

Для нагрева трубы и соединительного элемента используются две разные насадки: дорн и гильза. Первое из названных изделие позволяет прогреть фитинги для соединения полипропиленовых труб изнутри, другой же применяется для оплавления труб

Важно лишь при выборе паяльника обращать внимание на комплектующие, чтобы они соответствовали размерам свариваемых изделий. Установка насадок на сварочный аппарат производится только в отключенном состоянии. Для удобства работы в комплект входят специальные ключи

Для удобства работы в комплект входят специальные ключи.

Нагревается паяльник довольно быстро (в среднем за 15 мин.), рекомендуемая температура плавления при этом – 260о. Время нагрева соединительных элементов и труб зависит от их диаметра, а также от глубины пайки. Для определения данного значения можно воспользоваться специальными таблицами соответствия.

Все работы рекомендуется выполнять в помещении, где температура воздуха выше 0о, а еще лучше, если она будет выше 5о. При прокладке систем разного целевого назначения (канализация, холодные или горячее водоснабжение, отопление) следует подбирать материал определенной марки. Это позволит продлить срок службы трубопровода, чему также способствует тщательная обработка кромок труб

Важно использовать при нарезке труб специальный инструмент (труборез), что позволит избежать образования заусенцев, которые обычно появляются, если использовать ножницы

Зачистка торцевого участка коммуникаций выполняется посредством шейвера или торцевателя. Глубина удаления армированного фольгированного слоя материала определяется глубиной пайки. Перед тем, как приступать к сварочным работам, трубу нужно вставить в фитинг. Затем делается отметка для удобства работы, она должна быть выше кромки фитинга на несколько миллиметров (2 обычно достаточно). Оба свариваемых элемента нужно по возможности одновременно соединить с насадками. Если сразу не получается, то лучше начать с фитинга, потому как стенки данного элемента обычно толще. Выдержав положенное время, элементы одновременно снимаются и соединяются между собой без скручивания.

Пайка полипропиленовых труб

Таким образом, для получения герметичного шва отдельных участков трубопровода, нужно правильно подойти к вопросу выбора фитингов. Если основной упор сделать на подбор труб, определение их марки и выбор подходящих размеров, то этого будет недостаточно для обеспечения надежности соединения. Именно сварные швы фитингов и коммуникаций определяют качество подачи воды на объект, потому как грамотно проделанная работа по соединению всех элементов позволит избежать необходимости ремонта в ближайшем будущем. Главный критерий выбора фитингов – наружный диаметр труб

Дополнительно к тому принимается во внимание и толщина стенок всех изделий

А здесь предлагаем вашему вниманию видео как сваривать полипропиленовые трубы и фитинги.

Виды полипропиленовых фитингов

Помимо размера, фитинги для полипропилена отличаются своей формой. В зависимости от того, соединение каких элементов выполняется и под каким углом, бывают такие виды устройств:

  • Муфта;
  • Переходник;
  • Уголок;
  • Американка;
  • Тройники;
  • Коллекторы;
  • Крестовины;
  • Обводы.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Разновидности фитингов из полипропилена

Соединение трубопровода требует использования фасонных частей из такого же материала, что и сами трубы. Если система отопления состоит из армированных стекловолокном магистралей, то другие виды изделий не подойдут. Необходимы полипропилен фитинги, усиленные стекловолокном.

Исключение составляет соединение полипропиленовых труб с другими материалами, в частности металлом. В таком случае, необходимо применение специального резьбового элемента, которым является американка.

В зависимости от места положения и способа использования существуют такие виды фасонных частей для отопления и водоснабжения:

  • Прямые;
  • Y – образные;
  • T – образные.
Популярные статьи  Как пользоваться нивелиром: прибор для определения разности высот

По типу подключения бывают такие виды фасонных изделий:

  • Компрессионные (обжимные);
  • Сварные.

Полипропиленовые обжимные фитинги поставляются в готовом комплекте и нет необходимости в их дополнительной сборке.

Обжимные фитинги полипропилен обладают существенными преимуществами в сравнении со сварными. Ключевые достоинства, что характеризуют обжимные фитинги полипропиленовые:

  • Простота и легкость монтажа;
  • Не нужны специальные навыки, чтобы собирать обжимные фитинги полипропилен;
  • Не требуется специальное сварочное оборудование;
  • Обжимные фитинги полипропилен могут устанавливаться в любых погодных условиях, так как они не боятся воздействия отрицательной температуры.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Виды полипропиленовых фитингов

Особенности использования фитингов для труб ПВХ

Еще одной разновидностью полимерных изделий являются трубы из поливинилхлорида. Они нашли свое применение при монтаже систем холодного водоснабжения и канализации. Материал характеризуется прочностью, негорючестью, хорошими диэлектрическими качествами, высокой плотностью, повышенным уровнем жесткости. Трубы из ПВХ стойко переносят температуру транспортируемой жидкости до 65 °С. При сильном импульсном воздействии на трубопровод может возникнуть его повреждение.

Фитинги для ПВХ-труб отличаются такими же качествами, как и сам материал. Поливинилхлоридные элементы можно использовать для создания как внутренних, так и наружных систем водоснабжения и водоотведения.

Для организации последней применяются изделия, созданные из пластмассы особой модификации – непластифицированного поливинилхлорида (НПВХ), материал отличается высоким уровнем механической прочности

Система, включающая такие элементы, способна выдержать большое давление, что особенно важно для наружных напорных сетей водоснабжения и канализации

Фитинги для поливинилхлоридных труб используются как для наружных, так и для внутренних соединений

Разновидности фитингов из поливинилхлорида

В зависимости от способа соединения ПВХ-труб и фасонных частей фитинги могут быть клеевыми, резьбовыми, разъемными, предназначенными для пайки и комбинированными. Первый тип фасонных частей фиксируется к трубе посредством использования холодной сварки. ПВХ-элементы имеют раструбы, в которые входят торцы труб с минимальным зазором, что обрабатываются специальным клеем.

Резьбовые фитинги прикрепляются с помощью патрубка, оснащенного наружной резьбой и гайкой. Элементы изготавливаются из более жесткого полимера, для которого характерен меньший коэффициент эластичности. Такое техническое решение обеспечивает высокую плотность резьбового соединения.

Разъемные фитинги монтируются посредством эластичных резиновых муфт. Такие изделия не способны выдерживать высокое давление. Их целесообразно использовать для монтажа безнапорной системы водоотведения. Фитинги под пайку обеспечивают надежное и герметичное соединение путем применения низкотемпературного аппарата.

Фитинги из ПВХ бывают разъемные, клеевые, резьбовые и комбинированные

В комбинированных вариантах с одной стороны изделия проклеивается патрубок, а с другой его стороны применяется резьбовое соединение при помощи накидной гайки. Такой вариант используется в местах с повышенными требованиями к герметичности и механической прочности креплений.

В зависимости от эксплуатационных характеристик фитинги для ПВХ-труб бывают напорными (для систем водоснабжения), безнапорными (для канализаций и ливневок) и применяемыми для разряженных сред. По назначению фасонные части из ПВХ делятся на соединяющие, разветвляющие и регулирующие.

Полипропилен считается универсальным полимером. При помощи изделий из полипропиленовых труб своими руками с использованием фитингов можно обустроить различные инженерные коммуникации. Элементы из ПНД и ПВХ имеют некоторые ограничения в сфере применения, что связано с техническими характеристиками материала. Для создания надежной и долговечной системы необходимо приобретать фитинги и трубы из одинакового материала, а также немаловажным критерием является правильный выбор способа монтажа элементов сети.

Основные виды поломок и как их избежать

Всякое соединение труб, особенно через которое проходит вода под давлением, не застраховано от протечек. Они возникают по следующим причинам:

  • Плохо зажата накидная гайка. Для устранения следует повернуть ее с помощью разводного ключа, чтобы уплотнить соединение.
  • Изношено уплотнительное кольцо. Необходимо отключить подачу воды, слить ее остатки из данного участка трубы. Далее, открутить гайку и заменить изношенную прокладку. Затем гайку зажимают и проверяют герметичность соединения путем подачи воды.
  • В процессе эксплуатации может треснуть пластиковый штуцер, припаянный к трубе. В данном случае нужно открутить «американку», треснутый штуцер обрезать. Далее, необходимо припаять новый патрубок с бортиком, предварительно надев на него накидную гайку.

Для получения надежного соединения с помощью «американки» не следует выбирать товар по низкой цене. Самыми надежными являются фитинги, изготовленные из нержавеющей стали, латуни или хромированного металла. Их можно устанавливать на трубопроводы горячей воды и отопления. Они выдерживают температуру до 200 градусов.

Особенности полипропиленовых труб и фитингов к ним

Полипропиленовые трубы пользуются большой популярностью при монтаже систем горячего и холодного водоснабжения, отопления радиаторного и напольного типа. Это объясняется тем, что изделия характеризуются прочностью, коррозионной устойчивостью, долговечностью, стойкостью к высоким температурам, способностью переносить заморозку и оттаивание без изменения структуры

Благодаря наличию гладкой внутренней поверхности система не засоряется, в ней не накапливаются отложения, что важно для безнапорных канализационных сетей

Полипропиленовые трубы являются прочными и долговечными

Изделия из полипропилена (фото это наглядно отображают), могут быть цельными и армированными. Первый тип подходит для организации магистрали холодного водоснабжения, а второй более предпочтителен для монтажа системы подачи горячей воды и сети отопления. Это объясняется тем, что цельные трубы под воздействием высоких температур способны деформироваться в длину, чего лишены армированные изделия вследствие наличия каркаса из стекловолокна или алюминиевой фольги. Это способствует низкому коэффициенту температурного расширения.

Для стыкования труб одинакового или разного диаметра, образования разветвлений, углов и обводов используются специальные элементы, именуемые фитингами для полипропилена. Благодаря таким фасонным частям можно перекрыть систему, при необходимости осуществить ее демонтаж. При помощи этих соединительных элементов создают магистральную сеть любой конфигурации и сложности.

Соединение полипропиленовых труб и фитингов осуществляется посредством пайки составных элементов системы. В результате удается получить надежные и герметичные соединения, что является гарантией бесперебойной и долговечной работы сети. Процесс осуществляется быстро и легко благодаря тому, что полипропиленовые изделия являются химически нейтральными.

Конструктивные различия

Применяются фитинги для полипропиленовых труб стандартно – при сопряжении на поворотах (угол или тройники), на разветвлениях и переходах на другой размер труб (штуцер и муфта). Непосредственно соединение фитинга с трубой делается пайкой – для этого используют специальный паяльник и приспособления. Температура плавления – 260C. В случае, если фитинг применяется с металлической запорной арматурой, он называется комбинированным.

Фитинги для полипропиленовых труб и других видов полимерных изделий
Небольшие размеры фитингов нерациональны в использовании, так как толщина стенок магистралей намного больше: диаметры пп труб ≥ 110 мм в индивидуальных коммуникациях используются редко, поэтому и разновидности фитингов к ним не производятся. Востребованные размеры соединительных деталей для полипропиленовых труб – от 20 до 40 мм.

По конструкции фитинги для водоснабжения и/или водопровода выпускаются в виде переходников, муфтовых изделий, углов и американки. Также ПП фитинг может выполнять роль тройника при разветвлении трассы, работать как коллектор, крестовина и обводной узел. Материал сочленения должен совпадать с материалом трубной трассы, но американка является исключением из этого правила – ее используют как резьбовую деталь, поэтому соединяемые узлы могут быть изготовлены из разных материалов.

  1. В зависимости от места и способа применения фитинги канализационные, отопительные или водопроводные бывают прямыми, Y-образными и T-образными;
  2. По способу крепления изделия подразделяются на обжимные (компрессионные фитинги) и сварные.

Обжимные сочленения имеют такие преимущества перед сварными:

  1. Простой, надежный и быстрый монтаж без специального профессионального обучения и сложного оборудования;
  2. Работа в любых технологических и погодных условиях (перепады температуры и давления, минусовая температура).
  3. Муфтовое безрезьбовое соединение — наиболее простая разновидность устройства, которым соединяют полипропиленовые трубы и фитинги. Визуально муфта выглядит, как ПП цилиндр, наружный диаметр которого должен быть одинаковым с внешним диаметром труб. Сфера применения муфтовых сочленений: отопительные контура, ГВС и ХВС, монтаж трубопроводов и пневмомагистралей. Муфтой можно соединять металлические и ПП трубы в раструб с последующей пайкой или сваркой. Кроме муфтового сочленения, используют такие сварные или паяные фитинги, как угловые повороты, переходники на разные диаметры и материалы, тройники для разветвления магистрали, и коллекторы для мультиплексорных узлов;
  4. Тройники врезаются в местах отводов и разветвлений коммуникации, такие фитинги для полипропиленовых труб могут выдерживать температуру жидкости ≤ 95C и максимальное давление ≤ 2,5МПа. Врезка в полипропиленовые трубы может производиться с переходом на другой диаметр;
  5. Коллекторные фитинги используются в системах отопления, и главная их функция – герметично подключать контура к теплогенератору. В схему коллектора может встраиваться шаровая запорная арматура.
  6. Уголки-фитинги меняют направление магистрали на 90 в жидкостных трубопроводах. Соединяются сваркой или пайкой.

Фитинги для полипропиленовых труб: обзор фасонных элементов

Для монтажа систем водоснабжения, канализации и отопления необходимо приобрести разные виды фитингов для полипропиленовых труб, благодаря которым осуществляется соединение участков сети, разветвления, переходов, обводов, подключения к сантехническим приборам. Фасонные части представлены раструбными элементами, вследствие чего они надеваются на торец труб, которые предварительно нагреваются при помощи сварочного утюга. Подбираются размеры фитингов в мм для полипропиленовых труб, согласно габаритам изделий.

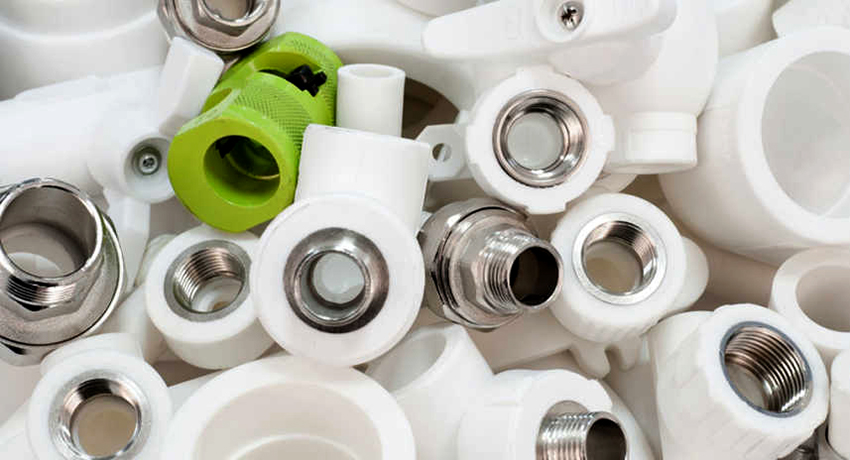

Полипропиленовые фитинги могут быть полностью изготовленными из пластика или же являются комбинированными, в этом случае впрессовываются металлические вставки, имеющие наружную или внутреннюю резьбу. Первый тип изделий используется при любом способе прокладки магистрали, в том числе и скрытом. Такие фитинги отличаются повышенной прочностью, при этом имеют более высокую стоимость. Соединение элементов системы происходит посредством пайки, что обеспечивает надежные и герметичные швы.

В комбинированных изделиях соединен металл с полипропиленом. Фитинги такого типа применяются исключительно при открытом монтаже либо при комбинированном способе укладки, предполагающем частичную установку фальш-панелей, закрывание плиткой, декоративными решетками или гипсокартоном, что необходимо для осуществления контроля за состоянием соединений.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Фитинги подбираются под определенный размер ПП трубы

Важно также знать, какие бывают фитинги для труб полипропиленового типа по принципу исполнения. Фасонные элементы делятся на литые и сегментные

Первый вариант представлен цельным изделием, которое характеризуется максимальной прочностью и надежностью. Сегментные фитинги состоят из отдельных элементов из полипропилена, которые соединены при помощи пайки. Такие изделия имеют большое количество швов, что снижает их надежность, долговечность и стоимость.

Разновидности и диаметры полипропиленовых труб

Трубы из полипропилена и фитинги к ним можно классифицировать в зависимости от номинального давления жидкости в системе. Существует четыре группы фасонных частей: РN10, РN16, РN20 и РN25. К первому классу относятся изделия, обладающие маленькой толщиной стенки. Они способны выдержать давление до 1 МПа и температуру транспортируемой жидкости до 45 °С. Изделия выпускаются диаметром 20-110 мм, имеют толщину стенки 1,9-11 мм. Такие элементы идеально подходят для монтажа низкотемпературной системы отопления типа «теплый пол».

Маркировка полипропиленовых труб PN16 указывает на то, что изделия рассчитаны на температуру теплоносителя до 60 °С и рабочее давление в системе до 1,6 МПа. Можно использовать такие ПП трубы и фитинги для водопровода высокого давления. Изделия выпускаются диаметром 20-110 мм, толщина стенки – 1,9-11 мм.

Третий тип элементов рассчитан на рабочее давление в системе до 2 МПа. Температура перекачиваемой жидкости может достигать 80 °С. Трубы выпускаются диаметром 10-73 мм при толщине стенки 1,6-11 мм. Эти изделия можно смело применять для обустройства системы водоснабжения и отопления.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Полипропиленовые трубы выпускаются с диаметрами в пределах от 2,15 до 7,8 см

Последний тип труб, имеющих маркировку PN25, определяет элементы, которые способны выдержать давление до 2,5 МПа и температуру теплоносителя до 95 °С, что осуществляется благодаря армированию элементов фольгой из алюминия. Размеры полипропиленовых фитингов и габариты труб находятся в пределах 21,5-78 мм (диаметр), толщина стенки – 2,7-16,4 мм. Такие изделия можно использовать для монтажа системы отопления и магистрали горячего водоснабжения.

Диаметр трубы подбирается исходя из пропускной способности и устойчивости к температуре перекачиваемой среды. В зависимости от этого для внутренней разводки системы холодного и горячего водоснабжения следует выбирать изделия диаметром до 25 мм. Для наружной сети подойдут элементы размером 40-100 мм. При этом для холодного водоснабжения достаточно сечения 20-40 мм и толщины стенки 1,9-11 мм, а для горячего стоит приобрести изделия диаметром 20-100 при размере стенки 2,8-15, мм.

Для внутренней канализации применяют изделия, имеющие диаметр 32, 40, 65, 63 и 75 мм, а для наружной ‒ не менее 100 мм. Система отопления прокладывается с использованием элементов сечением 16-75 мм при толщине стенки 3,4-10,5 мм, что определяется габаритами помещения и типом котла.

Фитинги для полипропиленовых труб и других видов полимерных изделий

ПП трубы делят на четыре класса, которые маркируются: РN25, РN20, РN16 и РN10
