Гофрированные трубы для теплых полов

Виды гибких труб из нержавейки

В прошлом веке производству изделий из гофрированной стали уделяли особое внимание. Их значение трудно переоценить: гофры сыграли существенную роль в глобальных строениях, таких, как Транссиб или БАМ. Гофротрубы из нержавеющей стали могут иметь совершенно разное сечение – от 8 мм до 15 м

Кроме обычных водопроводных и газоходных гофр, выпускаются также стальные трубы с нестандартным сечением:

Гофротрубы из нержавеющей стали могут иметь совершенно разное сечение – от 8 мм до 15 м. Кроме обычных водопроводных и газоходных гофр, выпускаются также стальные трубы с нестандартным сечением:

  • квадратное (диаметр 3-8 м) – применяется для устройства водопропускных ходов и тоннелей;
  • трубы-арки (2-13 м) – тоннели для проезда под железными дорогами или автомобильными развилками;
  • грушевидное (1,5-8 м) – устройство водопропускного трубопровода из нержавеющей стали;
  • вертикальный эллипс (1,5-6,5 м) – коммуникационные тоннели, водопропускные ходы;
  • арочное (2-13 м) – пешеходные переходы, небольшие мосты и автомобильные тоннели;
  • горизонтальный эллипс (2,6-9 м) – водонапорные трубы;
  • арки с низким профилем (6-15 м) – железнодорожные и автомобильные тоннели.

Гофротрубы круглого сечения больших диаметров (от 1,5 до 7 м) используются в основном при устройстве водопропускных масштабных конструкций. Аналоги меньшего размера будут использоваться для частных целей, о которых речь пойдет дальше.

Особенности

Наиболее существенным недостатком для многих является стоимость гофрированных труб, купить их может позволить себе не каждый строитель. Однако, если учесть все преимущества, а в особенности долговечность и расход, то с легкостью можно понять, что стоимость окупается многократно.

В монтаже водяного теплого пола так же есть ряд некоторых особенностей, которые необходимо учесть. На стадии проектирования необходимо разобраться со схемой раскладки, особенно это касается больших помещений, так как гофрированная труба продается в бухтах с максимально длиной в 50 метров. По этой причине для больших площадей рекомендуется укладка в несколько независимых контуров.

Гофрированные трубы для теплых полов
Внешний диаметр гофрированной нержавеющей трубы от 20 мм, что в свою очередь необходимо учесть при проектировании стяжки и помещения в целом. Внутренний диаметр обычно составляет 0,5 дюйма.

Монтаж полов начинается с заливки так называемого «черновика», первого слоя стяжки, далее следует уже утеплитель и арматурная сетка (по желанию). Непосредственно укладка труб начинается от распределительного коллектора, соответственно, если коллектор уже установлен, что является более удобным способом, то в первую очередь присоединяем трубу к коллектору.

Соединения производятся с помощью фиттингов из латуни. Если коллектор на данном этапе отсутствует, то необходимо оставить запас гофрированной трубы для дальнейшего монтажа. При наличии нескольких метель необходимо следить, чтобы при присоединении к коллектору трубы разных петель не находились в на хлёст друг к другу.

Крепление гофрированных труб осуществляется по той же схеме, что и при использовании металлопластиковых или полиэтиленовых труб: либо хомутами к арматурной сетке, при ее наличии, либо металлические крепежные ленты, скобы, монтажные планки. С одним лишь отличием, если у вас отсутствует арматурная сетка, то можно сначала установить клипсы/скобы на расстоянии шага рядов, а затем в готовы скобы уже укладывать гофрированную трубу, раскатывая её из бухты и придавая необходимую форму

При этом необходимо соблюдать осторожность и не перекручивать трубу, что в дальнейшем может привести к заломам и как следствие поломке

Отрезание трубы производится при помощи стандартного трубореза, что не принесет никаких дополнительных проблем при монтаже. При отсутствии трубореза подойдут и подручные способы и инструменты, например, ножовку.

Как мы видим из всего вышесказанного, что монтаж данного вида гофрированных труб в качестве теплого пола, достаточно простой процесс, с которым при желании и наличии времени можно справится и в одиночку, без наличия особых навыков и умений.

Медные трубы

Отличительной чертой медных трубопроводов является их высокий уровень теплоотдачи, поэтому их укладывают с большим шагом, что позволяет сэкономить средства на приобретении расходных материалов. Главным недостатком медной системы является ее высокая стоимость и трудоемкость при монтаже.

Медные трубы в системе отопления

Медь свободно выдерживает рабочее давление от 25 до 275 атмосфер при температуре 100 градусов (пластиковые и металлопластиковые – значительно меньше). Это означает, что красная труба, имеющая малый диаметр, свободно выдержит любые перепады температуры. Кроме этого, медь является безопасным материалом для окружения – при нагревании она не выделяет вредные испарения и токсины. Все медные трубопроводы обладают бактерицидными свойствами.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

  1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
  2. на срез трубы одевается электросварочный фитинг;
  3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
  4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
  5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

  • на край обжимной трубки надевается гайка, резьбой в сторону соединения;
  • разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
  • натягивается шланг с приспособлением для фитинга;
  • обжимная гайка плотно затягивается при помощи двух гаечных ключей.
  1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
  2. на полимерный шланг одевается зажимная гильза;
  3. конец контура растягивается в диаметре с помощью расширителя;
  4. растянутым краем трубка натягивается до упора на штуцер фитинга;
  5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

  • срезы контура зачищаются снаружи и изнутри;
  • специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
  • изделия стыкуются, а лишняя смесь удаляется;
  • место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

  • корпуса — бывает разной формы (угла, тройника, муфты);
  • гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
  • клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Популярные статьи  Как очистить кирпич: способы, технология, необходимые средства

Какие трубы лучше подходят для водяного теплого пола?

Медная труба для теплого пола – это лучший вариант. Однако проблемы, связанные с их монтажом (трудоемкость процесса) и высокая стоимость медного трубопровода, ставят крест на организации системы отопления для людей с ограниченным бюджетом.

Гофрированные трубы для теплых полов
Согнуть трубу из меди можно с помощью специального инструмента – трубогиба

Металлопластиковые трубы – это «золотая середина» между ценой и качеством. Трубопроводы этого типа обладают отличными эксплуатационными качествами: они хорошо переносят высокие температуры, долго служат, легко сгибаются и устанавливаются. Интересный факт: европейцы отдают предпочтение пластиковому трубопроводу без алюминиевой прослойки.

Гофрированные трубы для теплых полов
Схема монтажа теплого пола из металлопластиковых труб

Пластиковые трубы – это самые дешевые конструкции, которые по техническим характеристикам значительно уступают медным и металлопластиковым. Поэтому их лучше выбрать для дачи или небольшого частного дома.

Этапы монтажного процесса

Сборка металлической трубы для отопления из нержавеющей стали производится с помощью латунных фитингов. Снизу на фотографии показано, в каком порядке должны соединяться части соединительных элементов.

Гофрированные трубы для теплых полов
Последовательность сборки

Пройдем по номерам:

  1. Труба.
  2. Гайка накидная.
  3. Кольцо стопорное.
  4. Кольцо обжимное.
  5. Силиконовая прокладка.
  6. Фитинг.

Сборка узла происходит по следующей схеме. На трубу надеваются гайка и два кольца, на фитинг прокладка. Затем труба вставляется в фитинг до упора и зажимается накидной гайкой. При этом стопорное кольцо цепляется за гофру и не дает ей выскочить. Кстати, именно стопор отвечает за сохранность соединения при гидравлическом ударе. Силиконовая прокладка обеспечивает герметичность стыка.

Как рассчитать радиус изгиба?

Прежде чем гнуть металлопластиковую трубу, необходимо произвести расчеты. Радиус изгиба металлопластиковой трубы должен быть в 5 раз больше диаметра. Это поможет предотвратить заломы, морщины и другие виды деформации.

Рекомендуем ознакомиться: Правила устранения засоров с помощью сантехнического троса

Зная радиус, можно рассчитать длину изогнутого участка, шаги изгиба и угол, на который нужно сгибать трубу на каждом шаге.

Длину изогнутого участка L рассчитывают, исходя из радиуса R и угла поворота. Если необходимо повернуть трубу на 90 градусов, то L=1,57R, если на 180, то L=3,14R (Получено из формулы длины окружности L=2pR, где р=3,14).

Как согнуть трубу?

Неправильная технология сгиба приводит к частым поломкам отопительной системы. Советы специалиста по сгибанию:

Гофрированные трубы для теплых полов

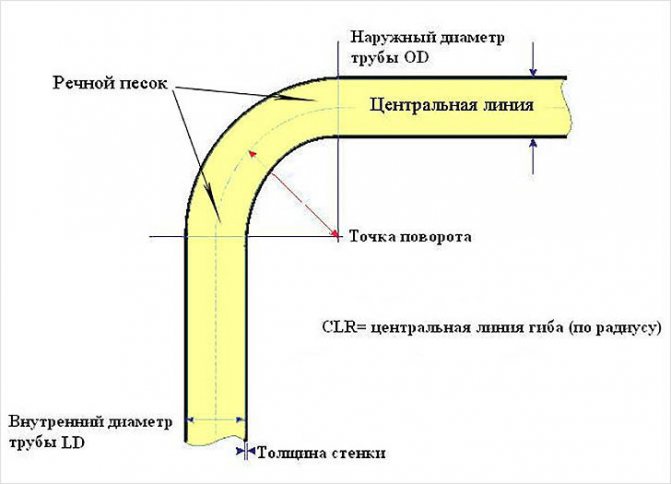

Чертеж процесса сгибания с использованием речного песка

  • Металлическую трубу нужно заполнить под завязку сухим песком и установить по двум сторонам заглушки. Если вам попался мягкий материал, то его легко можно согнуть своими руками. Трубы, которые имеют большой диаметр, лучше сгибать при помощи зажимов. Алюминиевые или стальные конструкции сначала заполняются песком, затем место изгиба раскаляется газовой грелкой. Раскалять нужно до ярко-красного цвета;
  • Металлопластиковые трубы свободно гнутся своими руками без использования дополнительных инструментов или электрических устройств. Однако необходимо учитывать их предрасположенность к разрыву, поэтому каждые 2 см нельзя сгибать больше, чем на 15 градусов. Второй способ: вставьте стальную проволоку внутрь и начинайте сгибать. Таким способом вы добьетесь более качественного и ровного загиба;

    Параметры полипропиленовых труб

  • Полипропиленовые трубы сначала разогреваются до 150 градусов обычным строительным феном. Надеваем толстые резиновые перчатки и начинаем гнуть. После остывания осмотрите место, которые вы насильно поддали трансформации, в этом области не должно быть трещин и вмятин;
  • Сложней всего гнуть пластиковые трубы. В домашних условиях вам придется изготовить деревянный макет с нужной формой изгиба. Вдавливайте пластиковый трубопровод в форму и одновременно разогревайте его строительным феном. Нагретая пластиковая труба должна пролежать в деревянной заготовке 10–15 минут.

Если же у вас ничего не получается, то в таком случае рекомендуем вам выбрать трубогиб. Специальный инструмент бывает арбалетного, пружинного, сегментного, гидравлического, электромеханического и ручного типа.

Поиск и устранение протечек теплоносителя

Найти место подтекания воды по лужам на полу просто. Но если вы по недосмотру довели дело до этого, то можете считать себя стоящим на пороге коммунальной катастрофы локального характера

Поэтому нужно обращать внимание на детали – появление ржавых потеков в местах резьбовых соединений, вспухания на поверхности металлопластиковых труб, потерю ими формы и прочности. Если же трубы отопления проложены в толще стен или на отдельном контуре устроена система «теплый пол» в бетонной стяжке, то найти места утечки можно только с помощью специальных приборов. Слабую (капельную) течь можно устранить, не сливая воды и не прекращая отопления дома

Ликвидация потоков разной интенсивности возможна только на сухих и остывших трубах. Поэтому нелишним будет устройство обходных магистралей (байпасов), деление системы на несколько контуров и независимых участков с помощью установленных шаровых кранов

Слабую (капельную) течь можно устранить, не сливая воды и не прекращая отопления дома. Ликвидация потоков разной интенсивности возможна только на сухих и остывших трубах. Поэтому нелишним будет устройство обходных магистралей (байпасов), деление системы на несколько контуров и независимых участков с помощью установленных шаровых кранов.

Ремонт металлических труб и их соединений

Даже сильно поврежденные коррозией металлические трубы имеют большую остаточную прочность, поэтому при ремонте к ним можно прикладывать значительные обжимающие усилия и использовать хомуты, стягиваемые болтами. Для их срочного ремонта могут понадобиться:

  • Термостойкий (красный) силиконовый герметик;
  • Резиновый эластичный бинт (продается в аптеках);
  • Двухкомпонентные эпоксидные составы с металлическим наполнителем (холодная сварка);
  • Металлические хомуты, стягиваемые болтами;
  • Тонкая стеклоткань или старые женские колготки.

При незначительной течи в резьбовых соединениях достаточно открутить стопорную гайку (если она есть) на четверть оборота, чтобы образовалась щель в 0,5 мм. В нее выдавливается силиконовый герметик и равномерно распределяется по всей окружности. Спустя 30 секунд, когда герметик начнет полимеризоваться, гайка закручивается.

Если стопорной гайки нет, то надо зачистить место соединения от старой краски, окалины, ржавчины и обезжирить его. При слабой течи нужно разомнуть кусочек «холодной сварки», как это описано в инструкции к ней, и равномерно распределить его по всей окружности соединения, особенно тщательно промазывая края стыков. При более значительном потоке можно наложить силиконовый герметик или двухкомпонентный металлонаполненный состав на место стыка и прижать его лентой из стеклоткани или куска женских колготок.

Трещину или свищ на трубе можно замотать резиновым эластичным бинтом, перекрывая каждым последующим витком половину предыдущего. Длина намотки должна быть в два раза больше, чем поврежденный участок. Нужно сделать 2-3 слоя обмотки и закрепить ее хомутами. Хороший результат дает обмотка кровоостанавливающим жгутом из автомобильной аптечки, который можно закрепить штатной защелкой. Трещину на трубе можно ремонтировать и эпоксидным составом в сочетании с армирующим материалом – эластаном или стеклотканью. Но при этом придется зачистить до металла и обезжирить весь участок, на который будет наложен бандаж.

Ремонт металлопластиковых труб

При всех положительных качествах у этих труб есть неустранимый недостаток, порожденный их конструкцией, – большой коэффициент линейного расширения. Он приводит к тому, что резьбовые фитинговые соединения регулярно слабеют и их надо подтягивать для устранения течи. Обычно при монтаже на фитинге оставляют до 3 витков резьбы. Любая капель из него, если фитинг смонтирован правильно, ликвидируется подтяжкой на 1/8 оборота. Если этого сделать не удается, то ликвидировать течь можно только силиконовым герметиком в сочетании с армирующим материалом. Причем надо осознавать – это временная мера, а фитинг и труба подлежат замене.

Популярные статьи  Состав антисептика для дерева: основные ингредиенты и их свойства

Нельзя использовать обжимающие хомуты и бандажи для ремонта металлопластиковых труб по причине их малой прочности. Двухкомпонентные металлонаполненные эпоксидные составы также неэффективны, поскольку у них слабая адгезия с пластиком, а черный металл из наполнителя при соприкосновении с внутренней алюминиевой трубой провоцирует электрохимическую коррозию.

Дополнительные способы сгибания

Разогрев трубы строительным феном и засыпание песка могут использоваться как самостоятельные или дополнительные способы при сгибании трубы. Они позволяют ускорить процесс изгиба при ручном методе и выполнить операцию за один подход.

Разогрев строительным феном осуществляется так:

  1. Трубопровод равномерно нагревается потоком теплого воздуха со всех сторон.
  2. Одним движением выполняется изгиб на необходимый радиус.

Вместо строительного фена для разогрева можно приспособить обычную паяльную лампу.

Гофрированные трубы для теплых полов
Дополнительные способы сгибания

Метод с засыпанием песка предполагает:

  1. Закрыть одно из отверстий трубы.
  2. Аккуратно засыпать песок внутрь изделия.
  3. Выполнить изгиб необходимого радиуса.

Металлопластиковые трубы обладают разной жесткостью, поэтому требуют различных усилий для сгибания. Если для одних изделий достаточно простого ручного изгиба, то другие лучше заранее разогреть строительным феном или паяльной лампой. Выяснить степень жесткости можно, выполнив пробный изгиб на небольшом участке трубопровода.

Можно ли удлинять трубы, если не хватило длины?

Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.

Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.

Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.

Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.

Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интереснознать. Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества

  1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
  2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
  3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая. Сам производственный процесс включает в себя такие этапы:

  1. Формируют трубу, используя специальную ленту из стали.
  2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
  3. Надежность швов проверяют на специальной лазерной установке.
  4. Формируют гофру с применением специальных валов разнообразного диаметра.
  5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
  6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
  7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Это интересно: Прозрачная эпоксидная смола для заливки — материал для творчества

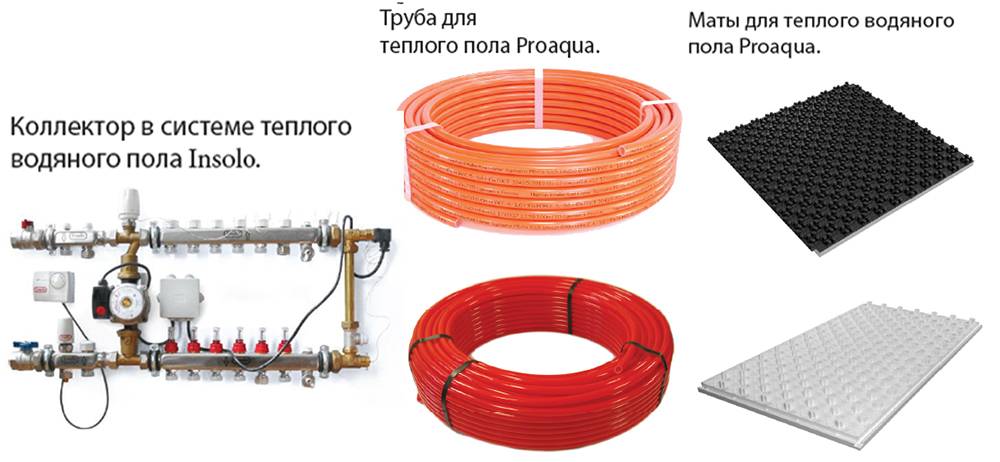

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
Популярные статьи  Как пользоваться посудомоечной машиной: правила эксплуатации и ухода за посудомойкой

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Диаметр труб и расстояние между ними

Рекомендуемый диаметр: 16–20 мм. Трубы для теплого водяного пола могут быть и большего или меньшего диаметра, однако никаких выгод от этого вы не получите, поскольку диаметр практически не влияет на гидравлическое сопротивление.

Гофрированные трубы для теплых полов

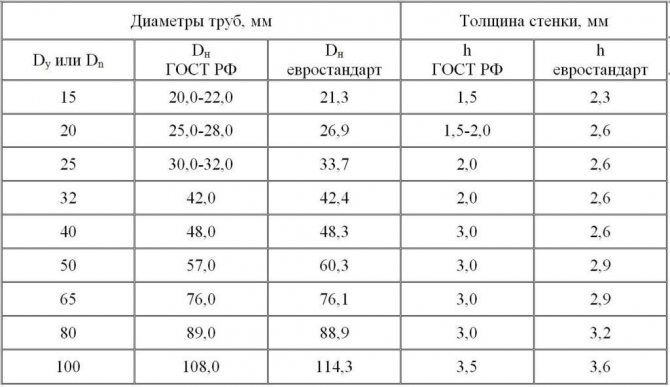

Диаметр труб для водяного теплого пола

Шаг укладки – расстояние между трубами при укладке. Специалисты рекомендуют соблюдать стандартный шаг: 10–35 мм. Чем ближе трубы будут находиться друг к другу, тем сильнее нагреется пол. Поэтому в северных частях комнат и в холодных углах шаг укладки уменьшается.

Гофрированные трубы для теплых полов
Схемы укладки труб водяного пола

Возникает вполне логичный вопрос: какую минимальную дистанцию следует соблюдать между трубами? Минимальная дистанция для каждого типа разная:

Гофрированные трубы для теплых полов
Таблица теплопотребление теплого пола

  • Металлопластиковые конструкции нельзя располагать ближе, чем на 128 мм друг к другу;
  • У сшитого полиэтилена минимальный изгиб составляет 5 радиусов. Например, диаметр трубы составляет 16 мм, значит, их нельзя располагать ближе, чем на 80 мм (5*16=80) друг к другу;
  • Расстояние между трубами из нержавеющей гофры не должно превышать 4–5 радиусов.

Трубы из сшитого полиэтилена

Эта категория отличается высокой устойчивостью к термическим воздействиям, что позволяет интенсивнее обогревать помещение. Полиэтиленовые конструкции изготавливаются под высоким давлением. Такая технология изготовления не только увеличивает прочность, но и позволяет выпускать конструкции с разной плотностью. Наиболее стабильная и работоспособная плотность прошивки составляет 55–80%. Отметим, чем выше плотность, тем больше будет стоить полиэтиленовая труба.

Гофрированные трубы для теплых полов
Строение трубы из сшитого полиэтилена

Способы обработки:

  • Газом силаном. Технология позволяет создавать конструкции с плотностью до 65%;
  • Пероксидом (плотность 75%);
  • Магнитное облучение (максимальная плотность прошивки составляет 60%).

Гофрированные трубы для теплых полов
Схема фитингов для полиэтиленовых труб

Полиэтиленовые конструкции герметизируют посредством специальных фитингов. На конец шланга надевают кольцо, затем ее диаметр расширяют и вставляют внутрь фитинг. После этого соединение зажимается монтажным кольцом.

Итоги

Завершающим и обязательным процессом в установке теплого пола является опрессовка. Благодаря этому пол будет исправно служить вам долгие годы.

В настоящее время теплый пол на основе гофрированных труб встречается всё чаще и чаще, в том числе и в России. Лидирующие строчки по выпуску гофрированных труб из нержавеющей стали занимает южно-корейская , которая поставляет гофрированные трубы во многие страны мира. Можете не удивляться, если услышите, что ее именем кто-то называет их продукцию. Это достаточно частое и распространенное явление, доказывающее их лидирующую позицию на этом рынке.

Итоги

Судя по отзывам, картина даже чересчур радужная: никто не жалуется. Это даже немного настораживает. Но может просто прошло еще не так много времени: активно стали устанавливать нержавеющую гофрированную трубу на отопление всего несколько лет назад и «бока» пока не вылезли. Хотя, если были бы серьезные проблемы, они бы себя уже проявили, и сообщения негативные точно появились бы: человек более склонен описать, чем ему не нравится продукция, чем писать про беспроблемную эксплуатацию.

Ставить или нет гофру из нержавеющей стали на отопление каждый решает сам, но выглядит все достаточно привлекательно: и цены, и характеристики и легкость монтажа. Даже отзывы радуют.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
