Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

  • Значительная экономия денежных средств
  • Самостоятельный выбор места и планирование работ в течение дня
  • Качество зависит только от человека
  • Можно выбрать самые качественные материалы для монтажа

Недостатки:

  • Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
  • Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

  • Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
  • Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
  • Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
  • Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Принципы установки и монтажа систем кондиционирования

Вопрос, как повесить кондиционер своими руками, возникает по двум мотивам:

  • желание сэкономить – стоимость установки составляет практически еще одну полную стоимость самого кондиционера;
  • желание лично проконтролировать качество монтажных работ («хочешь, чтобы было сделано хорошо – сделай сам»).

Установка и монтаж системы кондиционирования дома производится в следующей последовательности:

  1. определение места монтажа как внутренней, так и наружной части;
  2. расчет длинны трассы и корректировка места монтажа;
  3. выбор комплекта для установки оборудования;
  4. монтаж наружного блока;
  5. монтаж внутреннего блока;
  6. монтаж трассы.

Для проведения всех работ, кроме комплекта самого кондиционера, понадобится:

  • комплект инструментов;
  • короба для «убирания» проводов;
  • гофротруба для изоляции трассы;
  • расходные материалы.

Какие потребуются инструменты для самостоятельного монтажа кондиционера

Вот какие инструменты следует иметь под рукой.

  1. Вакуумный насос.
  1. Велосипедный нанос.
  1. Индикатор.
  1. Тестер для электросистем.
  1. Перфоратор.
  1. Манометр.
  1. Труборез.
  1. Ример.
  1. Набор, используемый для развальцовки труб.

Еще следует запастись бухтой медной трубки, концы должны быть завальцованы в заводских условиях. Вмятины, царапины, прочие дефекты недопустимы.

Когда начинать работу

Заниматься установкой кондиционера лучше всего во время проведения капитального ремонта. Всё равно отделка стен будет повреждена, ведь придется делать сквозной пробой. Цены на комплектующие для кондиционеров

Установка кондиционера в Москве цены

Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

Стандартный монтаж Цена
Монтаж кондиционера (7-ка, 9-ка) до2,8 кВт 7000 руб
Монтаж кондиционера (12-й) до 4 кВт 8000 руб
Монтаж кондиционера (18-й) до 5,5 кВт 9500 руб
Монтаж кондиционера (24-й) до7,5 кВт 10500  руб
Монтаж кондиционера (28-й,30-й,36-й.) до 10 кВт 14000 руб

Монтаж кондиционера по блочно цены:

Монтаж внутреннего блока до 2,5 кВт 3000 руб
Монтаж наружного блока до 2,5 кВт 3000 руб
Монтаж внутреннего блока до 5,5 кВт 4000 руб
Монтаж наружного блока до 5,5 кВт 4000 руб
Монтаж внутреннего блока до 7,5 кВт 5000 руб
Монтаж наружного блока до 7,5 кВт 5000 руб

Какие работы входят в стандартную установку кондиционера?

— Монтаж внешнего блока под окном на уровне подоконника.- Монтаж внутренний блок на расстояния до 1 метра от стены где установлен наружный блок.- Сверлится одно отверстие в капитальной стене (диаметром 5 см) для вывода всех коммуникаций.- Прокладка межблочных коммуникаций не превышает 5 метров.- Обматывается вся трасса тефлоновой лентой.- Устанавливается декоративный короб 60/60 см длиной до 1 метра.- Вакуумирование коммуникаций.- Производятся пусконаладочные работы сплит-системы во всех режимах.- Проверяем работу дренажной системы.

Какие материалы входят в стандартную установку:

обзор установки кондиционера в один этап на готовый ремонт

Данный способ установки проводится с помощью стандартных материалов и является самым быстрым и недорогим. Все коммуникации, которые проходят в доме от внутреннего блока к наружному, прячутся в декоративный короб. На сегодняшний день — это самый востребованный способ монтажа кондиционера, поскольку данный монтаж позволяет установить кондиционер на готовый ремонт.

Прайс лист на монтаж кондиционера в два этапа

Не стандартный монтаж кондиционера Первый этап — выезд Второй этап — выезд
Монтаж кондиционера (7-ка, 9-ка) до2,8 кВт 7000 руб 3000 руб
Монтаж кондиционера (12-й) до 4 кВт 8000 руб 3000 руб
Монтаж кондиционера (18-й) до 5,5 кВт 9500 руб 3500 руб
Монтаж кондиционера (24-й) до7,5 кВт 10500 руб 4000 руб
Монтаж кондиционера (28-й,30-й,36-й.) до 10 кВт 14000 руб 4000 руб

Нестандартный монтаж кондиционера

Пример:1 Установка кондиционера в любом удобном для заказчика месте.

2 Установка внешнего блока кондиционера с привлечением промышленного альпинизма.3 Удлинение общей длины трассы более 5 метров.4 Штробление стены в доме для укладки всех коммуникаций в стену.5 Установка кондиционера в два этапа (в два выезда на объект).

6 Вентилируемый фасад (демонтаж фасадной плитки).7 Привлечение автовышки.8 Установка помпы.

Нестандартная установка кондиционера — это индивидуальная работа с каждым клиентом, именно поэтому стоимость таких работ превышает стандартную, так как используются дополнительные расходные материалы или техника.

Какие работы входят в установку кондиционера в два этапа?

Первый этап установки:

— Установка наружного блока под окном.

— Прокладка межблочной трассы длинной до 5 м.

— Сверление одного отверстия в капитальной стене (диаметром 5 см).

— Крепёж межблочной трассы.

Второй этап установки:

— Установка внутреннего блока.

— Вальцовка медных труб.

— Расключка питания 220В

— Вакуумирование трассы.

— Проверка дренажа.— Запуск.

1-й этап 1-й этап 2-й этап

Прайс лист на дополнительные работы и материалы

Стоимость штробления под закладку труб в стену Цена 30х30 Цена 50х50
Пеноблок  500 руб 900 руб
Кирпич 500 руб 900 руб
Бетон 1000 руб 1500 руб
Монолит 1000 руб 1500 руб
Межблочные коммуникации свыше 5 метров + работа Цена пог. метр
1/4 — 3/8 (модели до 3,0 кВт) 1000 руб
1/4 -1/2 (модели до 5,0 кВт) 1200 руб
1/4 — 5/8 (модели до 7,0 кВт) 1400 руб
3/8 — 5/8 (модели до 8,0 кВт) 1600 руб
1/2 — 3/4 (модели свыше 10,0 кВт) 2000 руб
Нестандартная установка внешнего блока Цена руб
Вентилируемого фасада + распил +спец крепёж 2500 руб
Сложный монтаж (шпильки траверс) 1500 руб
Работа с лестницы с выше 3-х метров 1000 руб
Боковой вынос кондиционера 2500 руб
Монтаж на подставку + подставка 2000 руб
Альпинистские работы от 6000 руб
Автовышка  от 7000 руб
Доп. работы  Цена руб
Вилка для кондиционера 100 руб 1шт
Кабель для вилки (3х1,5) 70 руб 1м
Кабель для вилки (3х2,5) 100 руб 1м
Кабель канал  16х16 или 25х25 (для питающего кабеля) 60 руб 1м
Козырёк 800 мм + Монтаж 2000 руб
Козырёк 900 мм + Монтаж 2300 руб
Козырёк 1000 мм + Монтаж 2500 руб
Помпа  от 5000 руб
Сифон + Монтаж  2500 руб
Монтаж помпы 1500 руб
Доп. отверстие 50 мм. в ж/б стенах до 90 см 600 руб
Кабель канал 60х60 (для трассы) 300 руб. 1мп
Уголок для кабель канала (60х60) 150 руб шт
Дренажный шланг 100 руб. 1мп
Капиллярная труба (используется с помпой) 100 руб. 1мп
Популярные статьи  ТОП-7 сплит-систем Systemair Smart: обзор лучших предложений + на что смотреть при выборе

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха. Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

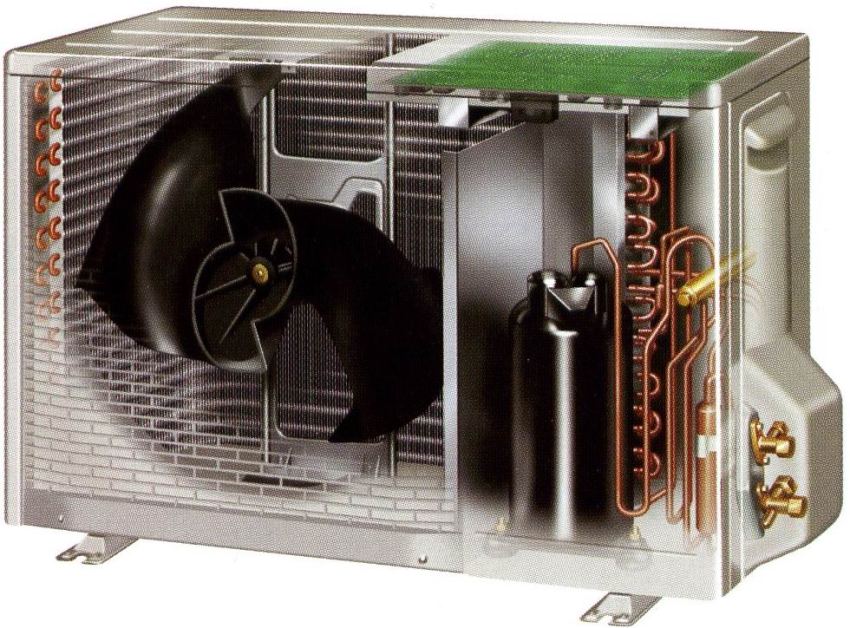

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

  • вентилятора;
  • компрессора;
  • конденсатора;
  • четырехходового клапана;
  • фильтра;
  • платы управления;

Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

  • соединений штуцерного типа;
  • защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

  • спиральные;
  • поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

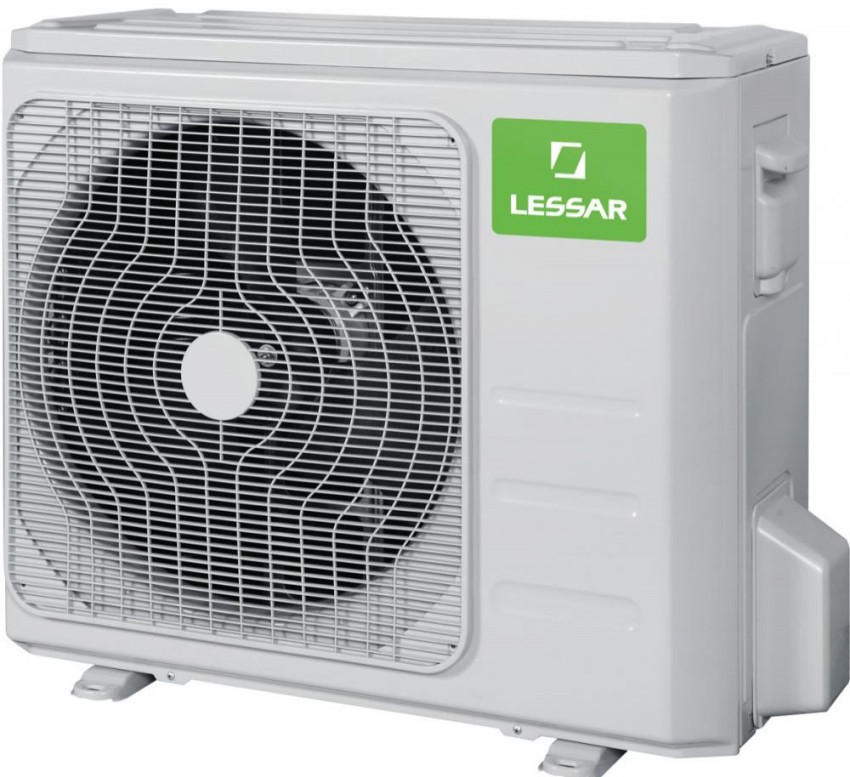

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

Прокладка трассы

Для трассового соединения между блоками необходимо просверлить несколько сквозных отверстий в стене либо одно, но с расчетом на несколько кабелей – при самостоятельном сверлении необходимо учитывать возможность попадания сверла в стеновую арматуру. При самостоятельном монтаже просверлить стену насквозь не всегда удается, поэтому в качестве выхода можно предложить сверлить сквозные отверстия в оконном проеме или около оконном пространстве. При проведении работ необходимо соблюдать технику безопасности – контролировать собственное состояние и внимательно следит за тем, чтобы высверленные куски не травмировали прохожих или соседей.

При выборе в пользу нескольких отверстий минимально необходимое число -4 – для двух медных труб, провода и гофротрубы для вывода конденсата, кроме того обязательно потребуется теплоизоляция во избежание оседания конденсата.

Внутри трассу можно спрятать в декоративный короб, который легко впишется в дизайн любого интерьера.

Угловой монтаж кондиционера

Можно установить кондиционер в углу комнаты там, где другой способ просто невозможен из-за архитектурных особенностей или размера помещения. У некоторых производителей есть угловые модели сплит-систем с очень привлекательным дизайном и компактными габаритами. Но это наименее желательное расположение кондиционера в кухне или комнате, так как в любом случае равномерность распределения будет страдать и образования разнотемпературных зон избежать не получится.

В то же время иногда возникает вопрос, где размещать кондиционер в комнате, если между рамой окна и стеной имеется проем шириной от 70 см, а другого места не подобрать. В данном случае угловой монтаж оправдан. Когда хозяин жилья выбирает такой вариант, то следует учесть расположение дверного проема – нельзя вешать прибор напротив него, так как воздух будет уходить в другое помещение.

Вакуумирование

Зачем проводить эту процедуру? Во время монтажа в систему попал воздух, также там содержатся остатки аргона. Эту смесь надо удалить, иначе она значительно сократит рабочий ресурс оборудования. Естественно, лучше если есть специальное оборудование. Но, на крайний случай, можно обойтись и без него.

При наличии вакуумного насоса

Если есть вакуумный насос, все несколько проще. С ним обычно идут два манометра (низкого и высокого давления) по ним можно отследить падение давления в системе, то есть выявить негерметичность. Подключается вакуумный насос к выводу на внешнем блоке с золотником (заправочный порт), включается минут на 15-20. За это время он удаляет остатки воздуха и азота из системы.

Популярные статьи  Стабилизатор напряжения 220В для дома: гарантия бесперебойной работы бытовой техники

Схема подключения вакуумного насоса к кондиционеру

По прошествии этого времени насос отключают, но не отсоединяют, а оставляют подключенным еще на 20-30 минут. Все это время надо наблюдать за показаниями манометров. Если они изменились, в системе есть негерметичное соединение. Скорее всего — это место подключения медных трубок и их надо перезаделать. Если показания манометров стабильны, не отключая насос, полностью открываем клапан, который находится внизу. Из блока начинает выходить фреон, заполняя систему (слышен шум). Надеваем перчатки и быстро откручиваем шланг вакуумного насоса (фреон может повредить кожу). После отсоединения оборудования открываем клапан на трассе вверху (выходы меньшего диаметра). Теперь установка кондиционера своими руками окончена. Можно включать.

Без вакуумного насоса

При длине трассы до 5 метров установка кондиционера может быть проведена без вакуумного насоса. Для очищения оборудования придется спустить некоторое количество фреона, но по-другому никак. Порядок действий такой:

  • Откручиваем все три заглушки (две на нижнем порту, одну на верхнем).
  • Работать будем с выходом нижнего порта (он перпендикулярен боковой стенке сплита). Там есть разъем под шестигранный ключ, подбираем его по размеру, но пока ничего не делаем.
  • Вставляем ключ, поворачиваем его на 90° против часовой стрелки на секунду или меньше. В это время из блока начинает выходить фреон. Он смешивается с воздухом и остатками аргона, которые сейчас есть в системе, создавая при этом избыточное давление.

  • На этом же порту есть выход с золотником. На короткое время (доли секунды) нажимаем золотник (не пальцами, а чем-то довольно длинным, чтобы руки были подальше). Смесь газов с шипением выходит, унося с собой воздух и аргон. Часть смеси должна остаться внутри, чтобы туда снова не зашел воздух.
  • Еще раз повторяем все: открываем шестигранником подачу фреона, затем выпускаем смесь газов. Если трасса длиной 4 метра, на этом все. Если -3 метра, можно повторить еще раз.
  • На заправочный выход (который с золотником) накручиваем заглушку.
  • На нижнем и верхнем порту шестигранниками открываем клапана, выпуская в систему фреон.

И в этом случае установка кондиционера своими руками завершена и оборудование готово к работе. Но в данном случае герметичность системы ничем не проверена и фреон может потихоньку улетучиваться, да и в системе все равно осталось некоторое количества воздуха и аргона. В общем, решение не идеальное.

Важные особенности монтажа в 2 этапа для пользователя

  1. Самым сложным в этом деле это найти ответственных исполнителей, которые с серьезностью подойдут к решению вашей задачи. При этом они должны будут учесть все ваши пожелания и особенности интерьера. После чего предложить наиболее рациональные варианты с точки зрения эффективности и комфорта. Непросто найти мастеров, которые думают в первую очередь об удобстве пользователя. Некоторых интересует лишь собственная выгода.
  2. Уже на первом этапе должно быть предусмотрено место под кондиционер. Нужно минимум знать: где будет располагаться мебель, на сколько «обнизится» потолок, какого размера будут потолочные багеты. Знаю задача сложная! Но её нужно решать!
  3. Если вы приобретете кондиционер на первом этапе, то это будет плюсом при укладке магистралей. Будут на 100% известны все характеристики устройства (поскольку сейчас очень много различных систем). Но на первом этапе все же можно обойтись без покупки кондиционера.

Нюансы укладки трассы для монтажных бригад

  1. Внешний блок лучше располагать так, чтобы он был доступен для обслуживания в будущем без привлечения спецтехники (или альпинистов). Внешний блок не должен снаружи «заступать» на стену соседа.
  2. Нужно узнать у владельца точные отступы внутреннего блока от потолка (багета), штор, карнизов.
  3. Обязательно фиксируйте все договоренности по отступам на бумаге. Особенно, если всё обговаривается не на прямую с владельцем. В крайнем случае, после укладки «трассы» на стене рисуем блок, «обнижение» потолка, и ФОТОГРАФИРУЕМ!
  4. Если в местах крепления внутреннего блока находятся провода, то учитывайте их расположение, а лучше договоритесь об их переносе.
  5. В большинстве случаев «трасса» подводится к левой части блока, но бывают исключения (например, для новинки 2016 года от LG серии ARTCOOL вывод трассы нужно делать справа). Об этом я бы не упоминал, если бы не встречал таких ошибок.
  6. Советую укладывать дополнительный провод на случай «питания» к внешнему блоку или дополнительного провода датчика.
  7. Если кондиционер будет приобретаться после укладки «трассы», то согласуйте его характеристики (в первую очередь это размеры внутреннего блока, диаметр трубок, мощность потребления) с будущим пользователем.

Подводя итог, хочу сказать, что если не предусмотреть кондиционер сразу, то по завершению ремонта выбор места установки будет ограничен. В этой статье я рассказал про основные моменты установки кондиционера в 2 этапа. Может я что-то не учел, поэтому дополняйте своими комментариями!

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

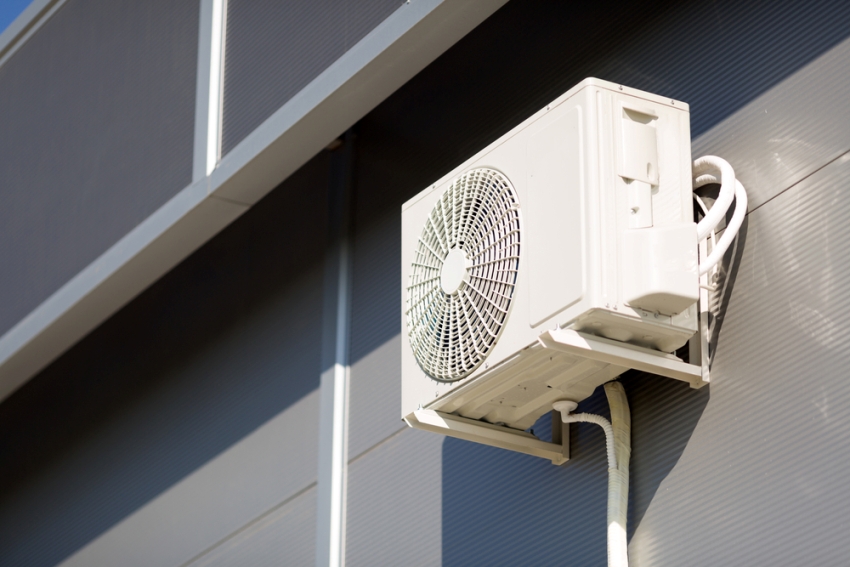

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Популярные статьи  Изоляция дымохода

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Запускаем систему

Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

  • Присоединить большую трубу к порту, который находится на газовой стороне
  • Средний шланг подсоедините к насосу, закройте все краны
  • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
  • Если манометр поднимается до нуля, то стоит переделать вашу систему
  • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Заключение

Решая вопрос, как снять сплит систему самому, не забывайте и о собственной безопасности. Все просто, если вы живете в своем доме: подставили стремянку и выполнили необходимые работы. А если вы проживаете в многоквартирном жилом доме, на последнем этаже, и у вас нет ни лоджии, ни балкона?

В этом случае без посторонней помощи будет не обойтись. Придется привлекать знакомых, которые смогли бы вас подстраховать.

Демонтаж сплит системы позволяет заняться и ее очисткой. Когда вы будете отсоединять сливные шланги, проверьте их. Просмотрите лопасти вентилятора. Вполне возможно, что за период долгой работы поверхности загрязнились, и их не мешало бы промыть.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
