Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Расчет материала

Сип-панельный дом из блоков стенПостроить дом по канадской технологии достаточно просто, тем более что все материалы, которые используют при строительстве, вы легко сможете найти в строительных магазинах. Расчет необходимых материалов вы можете произвести только после окончательной планировке дома с расчетом всех главных элементов и частей каркаса. И при покупке лучше всего берите каждого необходимого материала с запасом.

И тогда в конечном итоге вы получите идеальный результат – собственный дом с оригинальной планировкой и архитектурой. Канадские дома бывают двух видов из Сип панелей и выполненные по каркасной технологии, которую мы и будем рассматривать.

Преимущества каркасного строительства

Наряду с перечисленными достоинствами, канадские каркасные дома обладают следующими плюсами:

  • Из панелей можно быстро и экономично возводить и жилые дома, и офисные, складские помещения, промышленные здания.
  • Установка плит — простое мероприятие, для этого не обязательно обладать специальными знаниями и умениями.
  • Начать строительство можно в любое время года. Дом, построенный по каркасной технологии, не дает усадки.
  • Для монтажа здания не требуется привлекать тяжелую технику, использовать сложные инструменты и приобретать дорогие материалы. При возведении каркаса потребуются панели, доски, монтажная пена, саморезы и простые инструменты.
  • При строительстве не применяются вредные экологические материалы. Каркасное строение экологически чистое и безопасное. Такое жилище воздухопроницаемо, поэтому можно обойтись без установки кондиционера.

Можно с точностью сказать, что каркасный дом — доступный, экономичный, экологичный и комфортный вид жилья.

Особенность канадской технологии и в том, что дом можно построить и без возведения каркаса, ведь панели прочные, поэтому сами служат основой здания. В этом случае панель выступает его конструктивной частью. Даже без применения каркаса такой дом способен выдержать большую нагрузку и различные природные катаклизмы. Каркасным называют и тот вид строительства, где панели соединяются между собой с помощью деревянного бруса.

Возведение каркаса выполняется поэтапно:

  • Установка стены начинается с закрепления направляющей доски по всему периметру дома.
  • Монтаж 2х основных угловых панелей.
  • Монтаж других панелей к уже установленным.
  • Установка дверей и окон.

Практичнее всего заказывать уже собранный на заводе дом. В этом случае на строительную площадку доставляются уже готовые составные части строения, которые устанавливаются по типу конструктора. Панели заранее подготовлены, укомплектованы и пронумерованы, чтобы облегчить их монтаж. Если человек разбирается в чертежах, он самостоятельно собререт подобный конструктор, опираясь на схему.

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Как делать пол

  1. Чтобы обустроить в доме пол, сначала устанавливаются лаги. Во всех местах, где лаги будут располагаться необходимо будет в ростверке выпилить специальные пазы.
  2. После этого лаги нужно будет правильно поместить на свои места, у нас должно получиться обрешетка для последующей укладки основания. Теперь необходимо определиться с тем, какой размер досок или бруса лучше всего подойдёт, идеально если это будут следующие размеры: 150 на 50 миллиметров или же 100 на 50 миллиметров.

Конечно же можно использовать изделия имеющие и иные размеры, тут всё будет зависеть от степени нагрузки и от особенностей эксплуатации комнат

Для фиксации лаг можно применить металлические «башмаки», уголки, дюбеля, гвозди, саморезы, и другие крепежные элементы.
Схема каркаса из лаг для полаВажно! Чтобы избежать гниения деревянной конструкции, перед монтажом ее нужно подвергнуть обработке специальными средствами, это продлит срок службы.. Когда основание готово можно приступать к настилу фанеры или СИП панелей

Толщина фанеры не должна составлять меньше 20 мм. Чтобы пол потом не скрипел, потребуется надёжно уложить фанеру и потом хорошо прикрутить её к каждой уложенной лаге

Когда основание готово можно приступать к настилу фанеры или СИП панелей. Толщина фанеры не должна составлять меньше 20 мм. Чтобы пол потом не скрипел, потребуется надёжно уложить фанеру и потом хорошо прикрутить её к каждой уложенной лаге.

Для того чтобы сделать пол тёплым (это очень важно зимой), можно применить СИП панели, у них внутри располагается утеплитель на основе пенополистирола

Выполняется монтаж панелей следующим образом

  1. На уложенные лаги укладывают панели. Благодаря тому, что у них по периметру располагаются пазы укладка осуществляется легко и быстро, в этом помогает способ крепления шип-паз.
  2. На следующем этапе требуется поверхность плит покрыть снаружи битумной мастикой, её предварительно расплавляют.
  3. Далее выполняется монтаж плит по периметру всего деревянного дома. Для соединения одной плиты с другой применяют брус, это будет такой своеобразный шип. Перед тем как соединять между собой СИП панели, необходимо запенить их пазы. С одной и второй стороны соединения фиксируются с помощью саморезов. Чтобы избежать образования между стыками «мостиков холода», перед соединением пазы желательно обработать монтажной пеной.
  4. По периметру торцы уложенных панелей необходимо будет закрыть брусом обвязочным, он обеспечит лучшую жесткость созданной конструкции. Это делается таким образом: берут пену и задувают её в пустоты и потом в неё засовывают доску нужной ширины. Фиксировать доску можно с помощью саморезов.
Популярные статьи  Обзор посудомоечной машины 45 см Midea MFD45S100W: богатый функционал китаянки

По периметру торцы уложенных панелей необходимо будет закрыть брусом обвязочным, он обеспечит лучшую жесткость созданной конструкции. Это делается таким образом: берут пену и задувают её в пустоты и потом в неё засовывают доску нужной ширины. Фиксировать доску можно с помощью саморезов.

Плюсы и минусы каркасных домов

Как и у всех домов, у объектов каркасного строительства существуют свои положительные и отрицательные отличительные особенности. Благодаря совершенствованию технологий каркасного строительства происходит повышение качества, а также надёжности этих домов. К положительным особенностям каркасного домостроения относятся:

  • Дом тёплый. Небольшая толщина стены способна удерживать теплый климат в помещении, что подтверждается не только строителями, но и жильцами.
  • Скорость строительства и отсутствие необходимости в применении тяжелой спецтехники. С профессиональной бригадой процесс возведения займёт несколько недель.

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

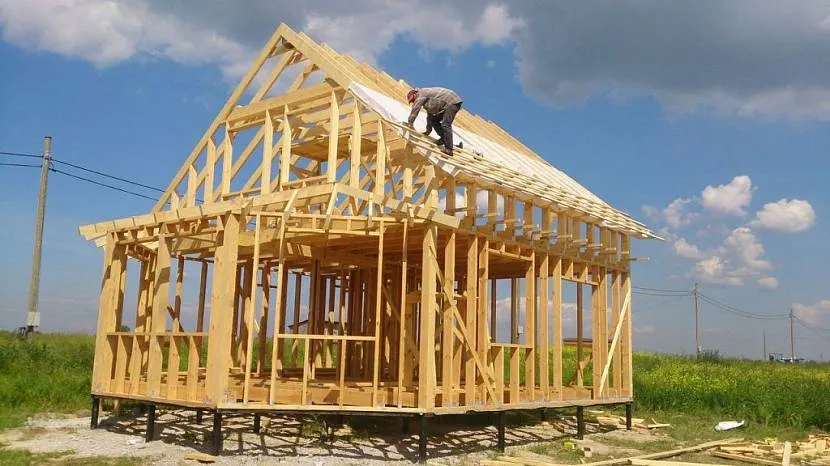

Сборку каркаса можно выполнить очень быстроИсточник market.sakh.com

  • Экономичное обслуживание. Благодаря способности таких домов удерживать тепло в помещении, меньше будут затраты на отопление здания. Тепло в комнате может сохраняться достаточно продолжительный период. Сохранится комфортная температура и в летнюю жару, ведь охлаждённая с помощью кондиционера комната долгое время сможет оставаться таковой.
  • Невысокая стоимость строительства. Небольшая цена древесины и каркасная технология строительства позволяют построить себе жильё людям при среднем доходе.
  • Разнообразие вариантов архитектуры. У облегчённого деревянного дома могут иметься балконы, террасы, веранды. Могут реализовываться прочие дизайнерские идеи при меньших финансовых затратах, чем у кирпичных, каменных построек.
  • Возможность ведения строительства в любое время года.

На отрицательные особенности тоже стоит обратить внимание для возможности их исправить в дальнейшем:

  • Недостаточная шумоизоляция. Эта проблема, решается с помощью звукоизоляционных стройматериалов.
  • Пожароопасные материалы. Древесину нельзя назвать огнеустойчивой, именно поэтому сейчас выпускаются всевозможные антипирены, которыми пропитывается дерево или они наносятся на поверхность в составе краски для увеличения огнеустойчивости.

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция
При комплексном строительстве, все детали обрабатываются антиперенами и антибиотиками еще на производствеИсточник pilomarket.ru

  • Недолговечное использование. В большей степени это относится к утеплителю снаружи, но его потребуется заменять через три десятка лет.
  • Дерево гниет. Этот недостаток может проявиться при недобросовестности производителей стройматериалов или строителей.
  • Поражение дерева грибком. Особенно это проявляется при повышенной влажности. Дополнительное вентилирование, проветривание, обработка антисептическими материалами способны это предотвратить.
  • Вероятность недостаточной экологичности. Исключительно деревянная постройка без сомнения экологична. Каркасный объект не полностью деревянный, он включает утеплители, клей, другие материалы. Уважающая себя и клиента строительная компания всегда предоставит вам сертификаты качества на используемые материалы.
  • Грызуны, насекомые. Обработка материалов позволяет предотвратить распространение насекомых, а мыши обычно заводятся там, где могут найти себе поесть, независимо от материала, из которого построен дом.

Фундамент

Строительство надежных канадских каркасных домовначинается с фундамента

Фундамент является важным элементом строительства, и поэтому важно сделать его качественно. Так как деревянный каркасник – конструкция не тяжелая, нет необходимости делать массивный фундамент

Можно использовать ленточный или столбчатый фундамент, но и в том, и в другом случае требуется обеспечить качественную гидроизоляцию.

Столбчатый фундамент выполняется из асбестовых труб, вкопанных в грунт. Чем больше столбов используется при строительстве, тем надежнее получится конструкция. Расстояние между ними не должно превышать 100 см.

Глубина залегания труб зависит от промерзания почв в регионе строительства, опоры должны углубляться ниже промерзания не меньше, чем на 300 мм. На дне скважины необходимо просыпать песком для создания подушки. Столбы должны подниматься над землей не менее чем 25-30 см. Установка опор должна выполняться строго по уровню, после этого в трубу заливается бетонный раствор.

Затем выполняется нижняя обвязка (ростверк). На опоры укладывается слой гидроизоляции, после чего монтируются доски посредством соединения шип-паз. Доски к фундаменту крепятся анкерными болтами, деревянные элементы крепятся между собой саморезами.

Что представляет собой канадская технология

Традиционное строительство подразумевает, что основной материал, из которого создано здание, выполняет ограждающую, изоляционную и несущую функцию одновременно. Большой популярностью в этом случае пользуется кирпич.

Технология из Канады, имеющая одноименное название, отличается от общепринятого способа возведения жилых сооружений. Ее особенностью является то, что каждый материал выполняет свою отдельную функцию.

Канадская технология подразумевает сначала создание каркаса для дома, например по системе платформа. Несущая конструкция изготавливается из дерева. Она представляет собой большое количество скрепленных досок, размещенных в вертикальной или горизонтальной плоскости. Пустоты, присутствующие обязательно в такой конструкции, заполняются изоляционным материалом, имеющим низкую тепло- и звукопроводность. Основным условием при создании каркаса является равномерное распределение нагрузок между его стойками.

Каркасная технология является универсальным способом строительства домов, так как во время сооружения несущей конструкции имеется возможность выполнить корректировку планировки строения. При этом в России канадские каркасные дома могут быть созданы разных видов.

Каркасно-рамочные строения

Эти здания возводятся непосредственно на земельном участке. Такой вариант сооружений подходит для тех, кто хочет заняться строительством собственными руками. В этом случае не требуется использовать тяжелую технику. Самым распространенным ее видом является кран.

Для создания рамок применяется доска. В большинстве случаев она имеет сечение 150×50 мм, но при этом не запрещено применять для строительства материал других размеров. Толщина ограждающих конструкций каркасно-рамочного дома зависит от региона, где выполняется возведение сооружения, и средние зимней температуры. Также на это влияет используемый в пустотах материал для теплоизоляции.

Каркас сооружения с наружной стороны в дальнейшем обшивается фанерой или ОСБ плитой, которые являются самыми распространенными листовыми материалами для этих целей. Чтобы улучшить вид фасада применяют различные отделочные материалы, это декоративная штукатурка, сайдинг, имитация бруса. При этом их можно комбинировать между собой. Такие материалы для наружной отделки строения используются для всех типов канадских домов.

Строения из SIP панелей

Данная сип технология имеет свою особенность. Она заключается в том, что дома создаются из отдельных элементов. Они имеют небольшой стандартный размер 2500х1220 м, соответствующий геометрическим параметрам OSB листа. Их вес составляет 50 кг, поэтому сборка каркасных домов своими руками осуществляется без проблем.

Фото СИП панелей

Из панелей на строительной площадке собираются стены, перекрытия и даже крыша. Изготавливаются они в заводских условиях путем склеивания двух листов OSB, между которыми помещается пенопласт меньшего размера. Геометрические параметры теплоизоляционного материала отличаются на толщину закладных элементов. В результате такого несложного процесса изготовленные сэндвич-панели помещаются под вакуумный пресс.

Сборно-щитовые строения

Для создания таких домов используют отдельные щиты, например финская технология. Их изготовление выполняется в заводских условиях. Они продаются в готовом виде и могут быть сразу же оснащены дверями, окнами и элементами инженерных коммуникаций. Если используются такие щиты, то каркасный дом по канадской технологии своими руками без помощи крана не удастся построить, так как элементы имеют большой вес. Рекомендуется выбирать их от известного производителя, потому что отсутствует возможность проверить качество изготовленных щитов. При этом возведение строения такого вида обойдется дороже, чем строительство домов по СИП или каркасно-рамочной технологии.

Популярные статьи  Анаэробные и аэробные бактерии для септиков: разбираемся в правилах переработки стоков

В России недавно появилась новая разновидность домостроения, хотя ее уже много лет применяют в других странах. Метод заключается в том, что при строительстве здания каркас создается не из деревянных материалов, а из термопрофиля.

Каркас из термопрофиля на фото

Он изготавливается из листовой стали и может иметь толщину от 100 до 300 мм, а его ширина всегда равна 50 мм. Этот материал имеет перфорация, которая снижает проводимость холода и вес конструкции. Несмотря на появление нового метода возведения канадских домов, самым популярным материалом для создания каркаса здания по-прежнему остается дерево.

Финская технология строительства

Каркасный дом по финской технологии возводят из готовых заводских комплектов.

  • Блочно — модульный.
  • Комплект с утепленными пароизолированными панелями.
  • Домокомплект каркасного дома с “базовыми” панелями.
  • Предварительно нарезанный комплект.

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкцияПо финской технологии.

Финская каркасная технология строительства: необходимые готовые элементы собирают на месте стройки. Полностью собранные стеновые панели монтируют между собой. Элементы для сборки перегородок также изготавливаются в заводских условиях и доставляются на участок стройки. На месте закрепляются в единый каркас.

Финская технология строительства каркасных домов имеет довольно много плюсов:

  1. Высокие темпы строительства. Работы завершаются за 2 – 3 месяца. Все элементы будущего здания изготавливаются на заводе, максимум за 5 недель. Монтаж готовых деталей занимает 15 дней.
  2. Заводская сборка элементов панелей проводится с инструментальной точностью, без подгонки на месте сборки.
  3. Монтажная простота каркасного дома по финской технологии. Легкость стен. Вес одного кв. м. стены весит 25-35 кг. Нагрузка на фундамент незначительная.
  4. При производстве конструкций каркасно-панельного дома все деревянные детали пропитываются защитными составами, предохраняющими жилище от воспламенения. В результате чего, пропитанное дерево становится трудносгораемым. Стоимость 1 кв. м. каркасного дома варьируется от 900 до 12000 рублей.

Скандинавская технология строительства каркасного дома требует неглубокого фундамента. Нет необходимости использования спецтехники. Время монтажа постройки занимает до одного месяца. Толщина стен и теплоизолирующий материал сэкономят деньги на обогреве жилья.

Пол в каркаснике

Канадская технология строительства каркасных домовподразумевает следующее выполнение пола в данном строении. В первую очередь устанавливаются лаги в предварительно подготовленные пазы в ростверке. Если устанавливать последовательно лаги, у вас получится своеобразная обрешетка, брусок для лаг должен быть с сечением 150х50 мм, в некоторых случаях – 100х50 мм. Лаги фиксируются посредством саморезов или гвоздей, также можно использовать дюбеля, уголки, шурупы.

На установленную половую обрешетку укладывается фанера или СИП-панели. Панель или фанеру надо надежно крепить к лаге, для того чтобы в процессе эксплуатации ваш пол не скрипел. Из СИП-панелей пол получится гораздо теплее, да и установка такого пола гораздо проще. СИП-панели укладываются по системе шип-паз, за счет чего конструкция получается гораздо крепче.

С чего начинается строительство по канадской технологии

Конструктивный раздел — часть проекта, где указана последовательность проведения работ, чертежи конструктивных элементов:

  • фундамент;
  • перекрытия;
  • стены и перегородки;
  • стропильная система;
  • крыша.

Дома по канадской технологии

Каждая деталь пронумерована, указаны размеры и расположения в элементе.

Частное строительство в России не контролируется государственной инспекцией, поэтому заказчику надо это делать самому или нанимать инженера строителя. Следуя строительным нормам Канады и Америки, запрещено возводить жилые здания на свайных или мелкозаглубленных ленточных фундаментах. Вот одна из схем фундамента в Канаде.

Схема устройства фундамента

Балки перекрытия

Балки перекрытия должны быть жесткими и прочными, не прогибаться, хорошо выдерживать нагрузку. Их размер и количество зависит от предполагаемой нагрузки и рассчитывается инженерами СК «Свой дом».

Балки перекрытия крепятся одним из способов:

  1. При обустройстве нежилых чердаков используют перфорированные кронштейны или стальные поддерживающие уголки.

    Крепление балок перфорированными кронштейнами и стальными уголками

  2. При возведении второго этажа балки крепят врубкой «шип-паз» или вполдерева с использованием нагеля для лучшего соединения.

    Крепление балок «шип-паз» и вполдерева

Отделка скандинавского дома

Когда вы останавливаете свой выбор на скандинавском проекте, в принципе вы не ограничены ни в экстерьерном решении, ни в выборе стиля и отделочных материалов для интерьера. Снаружи можно использовать любую отделку фасада, хотя сами финны предпочитают обшивать его деревом, оставляя вентиляционный зазор, а потом красить по технологии, которая сохраняет результат десятилетиями.

Внутренняя отделка также максимально проста. Коммуникации уже спрятаны, ровная ОСП плита требует минимальной подготовки под любой вид отделки, будь то оклейка обоями или обшивка деревом.

Наша компания давно строит скандинавские дома под ключ, естественно с соблюдением технологии и учетом реалий нашего климата, а также определенных отступлений от классической технологии, чтобы учесть пожелания заказчиков. Такие дома неплохо показывают себя в эксплуатации в условиях нашего климата. Заказчики также хорошо отзываются о реализованных нами проектах, которые подтвердили свое качество и надежность, поэтому мы без сомнения обеспечиваем их гарантией на 16 лет. С практической точки зрения можем констатировать, что скандинавские технологии строительства каркасников как нельзя лучше подходят к нашим условиям эксплуатации и предоставляют возможность быстро вселиться в относительно недорогой долговечный и экономичный дом.

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

  • сверление;
  • бетонирование.

Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Полезное: Технологии утепления пола в каркасном доме для разных типов фундамента

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

  1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
  2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
  3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
  4. Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Несущая конструкция из бруса

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Когда возводятся канадские каркасные дома при использовании бруса, то на него сначала укладывается нижняя обвязка строения. После этого выставляются брусовые стойки. Они прикрепляются к обрезке при помощи скоб и гвоздей. Расстояние между стойками должно быть от 900 до 1200 мм. Такой шаг является оптимальным, чтобы выдержать образующиеся нагрузки. Когда стойки будут установлены, то производится верхняя обвязка постройки. При этом еще в углах дома устанавливаются два подкоса. Они позволяют увеличить жесткость конструкции.

Для дверных и оконных проемов расстояние между стойками уменьшают или увеличивают в зависимости от величины устанавливаемых блоков. Также для них выполняется монтаж сверху и снизу поперечных балок. Оконные и дверные блоки опираются именно на эти элементы.

Особенности создания несущей конструкции из досок

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Когда осуществляется сборка каркаса дома из досок, то между стойками шаг должен составлять от 500 до 1000 мм. При этом материал необходимо брать для строительства с сечением 50×150 мм. При выполнении верхней и нижней обвязки конструкции используют две доски. Их монтаж выполняется на ребро с зазором, который должен быть примерно 50 мм. Это расстояние необходимо для того, чтобы в дальнейшем можно было закрепить без проблем стойку.

Популярные статьи  Алюминиевая дверь: разнообразие входных и межкомнатных конструкций

Непосредственно сами стойки изготавливаются с шипами. Для их выпиливания сначала необходимо отметить на доске расстояние от ее торца в 150 мм. Затем при помощи угольника проводится перпендикулярная черта. Потом на этой линии делаются отметки по 50 мм, которые под прямым углом соединяются с торцом доски. После выпиливания крайних частей в середине остается брусок с размерами 50x50x150 мм. Далее, стойка непосредственно созданным шипом вставляется в зазор и скрепляется с конструкцией при помощи гвоздей и подкосов. Все остальные действия по изготовлению каркаса для дома из досок идентичны сборке несущей конструкции из бруса.

Цена каркасного дома

Сегодня в интернете можно найти тысячи объявлений о строительстве каркасных домов «под ключ». Предлагаемые проекты могут быть самыми разными, поэтому и цена на них может быть, как низкой, так и высокой. Причем, что на сайтах часто указывают минимальную стоимость. То есть в нее может быть не включена сборка, доставка, возведение коробки. Средняя цена одного «квадрата» каркасного дома — около $600, что меньше стоимости самого дешевого жилья из газосиликата.

Плюсы каркасных домов

  1. Самый главный плюс заключается в том, что нужно совсем немного времени, чтобы его построить. Не нужно ждать усадки, можно сразу приступать к отделочным работам. Для сравнения в кирпичном или панельном доме усадка длится в среднем 1,5 года. Усадка у цельного бревна — 12 месяцев.
  2. Цена — как мы уже писали выше, достаточно доступная. Сэкономить также можно и на фундаменте: конструкция каркасного дома легкая, поэтому и фундамент для него подойдет столбчатый. Для обшивки можно использовать доски второго сорта, которые гораздо дешевле первого сорта.
  3. Прочная конструкция. По шкале Рихтера она выдерживает точки до 7 баллов, а шквалистый ветер до третьей степени по пятибалльной шкале.
  4. Внешний вид. Каркасный дом может быть практически любой формы. Сегодня можно заказать изготовление щитов разной формы, чтобы в итоге получить тот место, о котором вы мечтали.
  5. Разнообразная планировка. На ваше усмотрение расположение комнат может быть самой разной.

Минусы каркасных домов

Сделать перепланировку в таком жилье невозможно. Если вы решили провести обновление, переделать в нем что-то, то придется ограничиться сменой цвета стен и перестановкой мебели. Ограниченная этажность. Вообще, в идеале этаж должен быть один этаж, однако допустимо возведение чердачного этажа — мансарды. Ограниченный срок эксплуатации

Важно понимать, что жилище из каркаса прослужит максимум 75-100 лет. После того, как пройдет это время дом, конечно, не рухнет, но серьезный ремонт в нем придется сделать. Хотя, если говорить честно, то 100-летнему строению  мало что поможет

Проще и дешевле снести его и на его месте построить новый. Непригодность для проживания в зимнее время. В какой-то степени — это правда. Когда каркасное домостроение только начало свое развитие не производили качественных утеплителей. Теперь же рынок материалов настолько богат, что можно без труда подобрать качественный, экологически чистый материал, который будет греть дом в любое время года.  Плохая звукоизоляция. Если вы строите ваше жилище далеко от города, то это не проблема. Однако, если дом будет находиться в городе или, например, возле дороги, то необходимо применить дополнительные средства для создания хорошей звукоизоляции. В полости стен могут завестись грызуны. Химикаты, которыми обрабатывается дерево, не спасают от них на 100%. Не стоит устанавливать водопровод в стенах каркаса. На трубах образуется испарина, которая увлажняет воздух в простенке

Хотя, если говорить честно, то 100-летнему строению  мало что поможет. Проще и дешевле снести его и на его месте построить новый. Непригодность для проживания в зимнее время. В какой-то степени — это правда. Когда каркасное домостроение только начало свое развитие не производили качественных утеплителей. Теперь же рынок материалов настолько богат, что можно без труда подобрать качественный, экологически чистый материал, который будет греть дом в любое время года.  Плохая звукоизоляция. Если вы строите ваше жилище далеко от города, то это не проблема. Однако, если дом будет находиться в городе или, например, возле дороги, то необходимо применить дополнительные средства для создания хорошей звукоизоляции. В полости стен могут завестись грызуны. Химикаты, которыми обрабатывается дерево, не спасают от них на 100%. Не стоит устанавливать водопровод в стенах каркаса. На трубах образуется испарина, которая увлажняет воздух в простенке.

Перекрытие

Принципиально при строительстве дома технология устройства перекрытия схожа с процессом монтажа пола. Поставленные «на ребро» доски, закрепленные в верхней обвязке, служат балками. Также применяется деревянный двутавр, брус или кругляк, обрезанный с боков

При расчете сечения важно придерживаться правила, гласящего, что оно равно 1/20 или 1/25 величины пролетов. Иными словами для помещения 6х4 метра размеры несущих балок должно быть 20 см. При этом они монтируются на расстоянии 60-80 сантиметров

При этом они монтируются на расстоянии 60-80 сантиметров.

Если используется брус, разрешается увеличить шаг до 1000 мм. по продольным осям. Лучше, если все элементы монтируются заподлицо. Тогда обеспечивается максимальная жесткость каркаса. Для крепежа используют металлические оцинкованные или алюминиевые кронштейны. Тип монтажа – встык с обвязкой. Правильность размещения проверяется электронным нивелиром или жидкостным уровнем. Пошагово, когда строится деревянный домик, процедура монтажа перекрытия выглядит так:

  1. По периметру здания устанавливается лобовая доска сечением 50 на 200 мм.
  2. Вдоль комнаты монтируется продольная балка посредине площади помещения.
  3. С шагом в 60 см укладывают лаги, которые в торец стыкуются в лобовой доске.
  4. Все соединения скрепляются воедино кронштейнами и гвоздями (саморезы нежелательны).

Когда габариты помещения превышают 6 метров. В качестве продольной балки используют клееный брус. Он более устойчив к изгибу под действием поперечных нагрузок.

Стропильная система и кровельный материал

Поэтапно монтаж лаг, стропил и кровельного пирога выглядит так:

  1. Закрепляются торцевые опоры для конька и стропил. Заранее выпиливают паз для сочленения с лобовой доской.
  2. Между крайними элементами натягивают шнурок, служащий ориентиром для постановки средних коньковых конструкций.
  3. Конек – это брус 50х200 мм. Его нужно состыковать над опорной конструкцией, чтобы не произошло искривление.
  4. Наносят разметку для определения мест монтажа элементов стропильной несущей конструкции.
  5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
  6. Организовывают дополнительное усиление посредством установки опор под наклонные балки, ветровой ригель, стропильные «ноги».
  7. Набивают или привинчивают карнизную планку.
  8. Прокладывают пароотводящую пленку полосами внахлест по 15-20 сантиметров.
  9. Монтируют брусок контробрешетки сечения 40х50 мм, по нему – доску обрешетки 25х100 мм с шагом 25-30 см, что соответствует длине волны металлочерепицы.

Сначала к карнизным планкам прикрепляют крюки для крепления водостоков. 4 листа металлопрофиля укладывают без закрепления. Прикручивают их после того, как выровняют все стыки. В среднем для этого потребуется до 10 саморезов на каждые 2 кв.м. Теперь можно поставить коньковые накладки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
