Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Возможные сложности и проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой. Неправильно выбранные материалы приводят к быстрому разрушению муфеля. Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре. Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

Изготовление печи для обжига керамики.

Первым делом нужно найти корпус для будущей печки. Для этого достаточно немного оглядеться по сторонам. У нас нашлась вот такая стиральная машинка, а точнее то, что от нее осталось.

Металлическая коробка у нас есть, теперь нужно укрепить дно нашей будущей печки. Для этого лучше всего использовать уголок. У нас уголка под рукой не оказалось, поэтому мы приварили обычную трубу, миллиметров 15 в диаметре. По углам привариваем кусочки из трубы диаметром побольше — это будут ножки.

Также нужно будет укрепить верх корпуса, дверцу и хотя бы одно ребро, на которое будут приварены петли для дверцы.

На дно выкладываем слой базальтовой ваты толщиной около 10 мм. (Такой же слой нужно будет проложить и по стенкам.) Для того, чтобы вата не смялась под весом камеры, нужно проложить несколько кусочков квадратной трубы или уголка. После этого закрываем вату листом металла.

Теперь нужно определиться с огнеупорами, из которых будет сделана камера.

Вариант 1. Очень хороший вариант — волокнистые огнеупорные плиты. Их можно заказать нужного размера, или разрезать на месте. Понадобится всего шесть таких плит.

Вариант 2 — шамотный огнеупорный кирпич. Обычно везде продается тяжелый шамотный кирпич. Из него кладут камины и другие печи. Для нашей же печки лучше использовать легковесы — марки ША или ШЛ. В наших окрестностях таких кирпичей почему-то никто не продает, в итоге кирпичи нашлись у друзей. Кирпичи оказались б/у, на зато достались совершенно бесплатно.

Для связки кирпичей лучше всего использовать мертель, соответствующий марке кирпича. Но есть варианты попроще. Например огнеупорная глина или готовая огнеупорная кладочная смесь. Смесь можно найти там, где продаются камины, или же там, где вы найдете огнеупорный кирпич. А для того, чтобы приклеить кирпич к металлическому листу к смеси нужно добавить цемент — до 30%.

Камера печи для обжига керамики.

Приступаем к кладке. Кирпичи должны быть плотно подогнаны друг к другу. Швы — не больше 5 мм. Для этого некоторые кирпичи нужно подпилить до нужных размеров. Если же вам достанется б/у кирпич, как в нашем случае, то на каждом нужно будет еще и опилить края, чтобы сформировать ровные грани.

Дверцу также выкладывем кирпичём, по периметру вырезаем четверть, так чтобы образовался выступ, который будет заходить в окно печи.

Когда кладка готова и немного подсохла приступаем к следующему этапу. Теперь нужно сформировать канавки для укладки нагревательных элементов. В нашем случае это будут спирали из нихромовой проволоки диаметром 1мм. Диаметр витка проволоки где-то 6-7 мм. Такой же толщины и глубины и делаем канавки.

Спирали можно найти уже готовые, (например на рынке) или свить самим из нихромовой или фехралевой проволоки

Важно, чтобы витки спирали не соприкосались друг с другом

Сделаем два контура спиралей, так чтобы можно было регулировать температуру переключателем как в электрической плитке. Концы проволоки выводим наверх. Наверху, снаружи устанавливаем керамическую пластину от электроплитки и закрепляем болтами концы проволоки.

Переключатель спиралей. Вот такой переключатель нам нужен. С одной стороны 2 контакта, с другой — 3. Устанавливаем переключатель, так чтобы его выступающий штырь выходил наружу, на переднюю панель. Подсоединяем провода. К двум контактам подходят фаза и ноль.

В итоге должно получиться так:

В третьем — подключаются оба контура параллельно, это самая высокая температура.

Вот, собственно и все. Теперь нужно хорошенько высушить нашу печку. Для этого ее нужно поставить в теплое место — к батарее отопления или на солнце и забыть про нее на месяц, а лучше на два. После этого, нужно будет окончательно просушить печку, включив ее в сеть на первой «скорости» на несколько часов. Когда из нее престанит валить пар — печка высохла. Можно начинать обжиг.

Подключать такую печь желательно к усиленной розетке — той, к которой подключается электроплита. Или провести толстый провод от щитка. Также хорошо бы поставить еще дополнительный автоматический выключатель (автомат защиты).

Да, и последнее: не забывайте — с такой электрической печью для обжига, тем более с открытыми спиралями, нужно быть очень осторожным. Любая оплошность может привесть к очень печальным последствиям. Если вы слабо разбираетесь в электрике, обязательно посоветуйтесь со специалистом. Ни в коем случае не прикасайтесь к спиралям под напряжением. Чтобы обезопасить себя и своих близких, можно поставить концевой выключатель, — так, чтобы при открывании дверцы печь выключалась. И заземление — тоже одно из условий безопасности.

Существенное техническое дополнение от www.makuha.ru

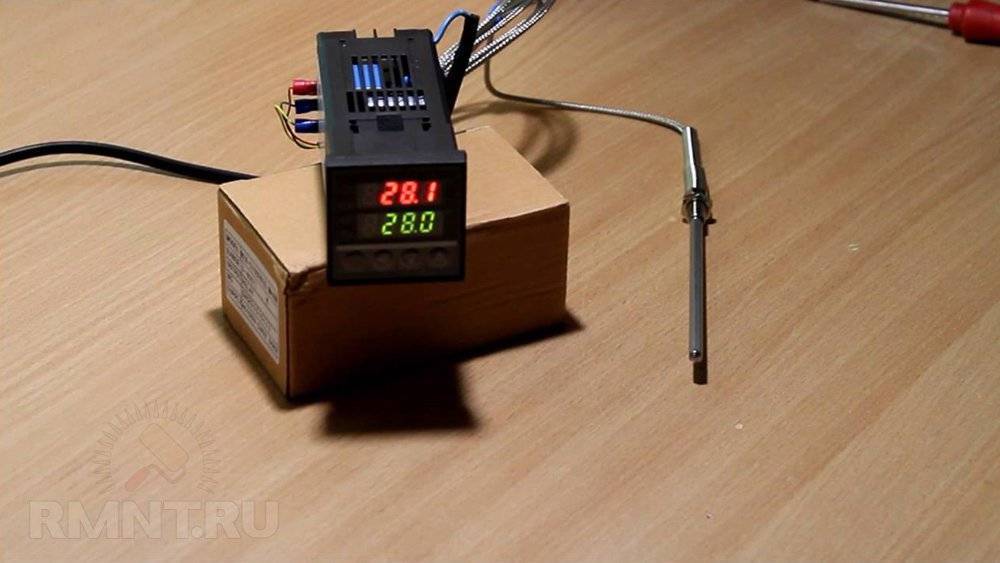

Автоматика с температурно-временными задачами

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

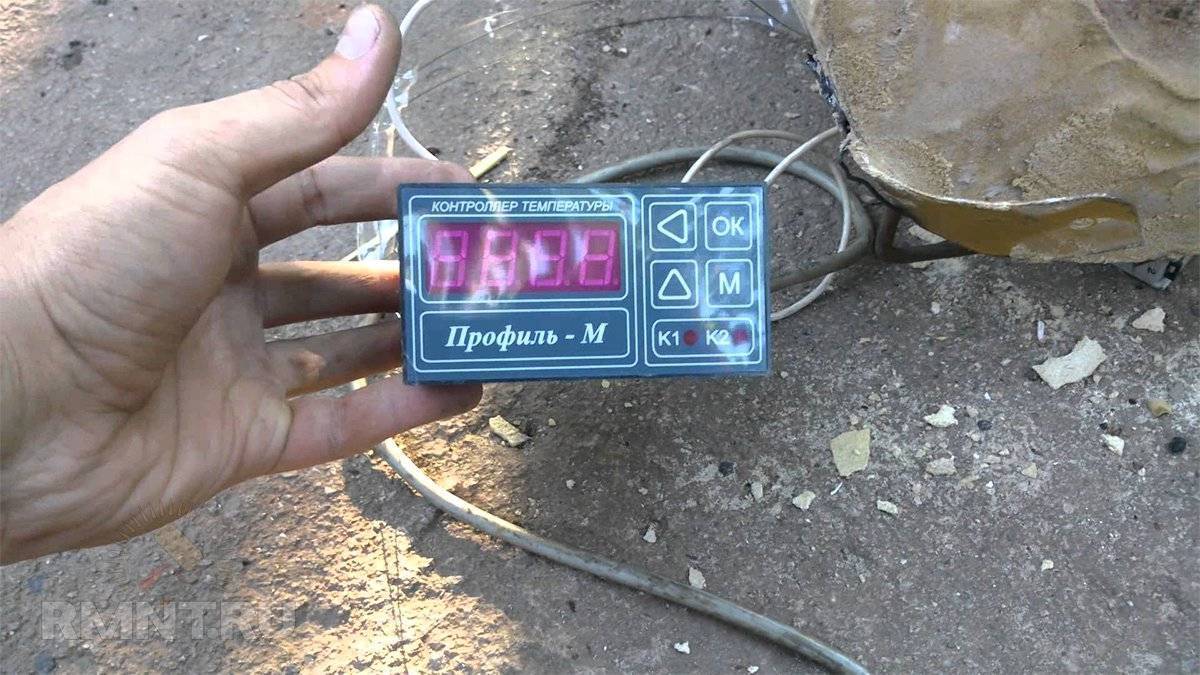

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

рмнт.ру

Что это такое?

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Назначение муфельной печи — создание высоких температур для термической обработки материалов:

Источником тепловой энергии у муфельных печей является электричество или газ. Первый вариант удобнее с практической точки зрения, но гораздо затратнее в финансовом отношении — во время работы электрические муфельные печи расходуют большое количество электроэнергии.

Мнение эксперта
Левин Дмитрий Константинович

Газовые модели обходятся дешевле, но требуют подведения топливных коммуникаций, соблюдения правил эксплуатации газовых приборов и прочих административно-технических норм. Поэтому, большее распространение получили промышленные и лабораторные муфельные печи, работающие на электрической энергии.

Конструкция

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

  • внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
  • слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

Популярные статьи  Газовые печи для бани: на что обращать внимание и сколько будет все стоить

нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

  • горизонтальные;
  • вертикальные;
  • колпаковые;
  • трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

Порядок расчета электронагревательного элемента

Спираль самодельной муфельной печи изготавливают, как правило, самостоятельно. Для того, чтобы получить эффективное и работоспособное устройство, необходимо выполнить предварительный расчет.

Он преследует две цели:

  1. Создание мощной и эффективной печи, способной решать поставленные задачи.
  2. Возможность работы на имеющихся электросетях, отсутствие перегрузок и вызванных этим проблем.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Для выполнения расчета необходимо выяснить, каков ток отсечки у электрощитка. Часто для печи проводят отдельную линию, минуя УЗО для домашних бытовых приборов. В любом случае, надо выяснить, какую мощность может выдержать линия, чтобы не оставить без электричества всех соседей.

Мощность печи выбирают исходя из объема нагревательной камеры:

Объем камеры (или муфеля), л Мощность спирали (Вт/л)
1-5 300-500
6-10 120-300
11-50 80-120
51-100 60-80
101-500 50-60

По данным этой таблицы можно определить, какую мощность спирали следует использовать для имеющегося размера. Величину камеры надо определить для себя самостоятельно, исходя из характера предполагаемых работ. Необходимо сразу подсчитать мощность, умножая объем камеры на показатели таблицы. Если мощность оказывается чрезмерно высокой и невозможной для действующих сетей, размеры уменьшают.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

После этого надо вычислить силу тока. Используется формула:

I = P / U

  • Где I — сила тока;
  • P — мощность (расчетная);
  • U — напряжение сети (220 В).

По результатам можно вычислить сопротивление нихромовой спирали:

R = U : I

  • Где R — искомое сопротивление;
  • U — напряжение (220 В);
  • I — сила тока (расчетное значение).

Этот расчет можно выполнять для однофазной сети. Если нужно выполнить трехфазное подключение, и самостоятельный расчет кажется слишком сложным, рекомендуется воспользоваться онлайн-калькулятором, который несложно найти в сети по соответствующему поисковому запросу.

Результаты расчета с помощью калькулятора вполне корректны, но, для большей уверенности, можно проверить полученные данные, продублировав расчет на другом калькуляторе.

Мнение эксперта
Левин Дмитрий Константинович

Вместо нихрома может быть использована фехралевая проволока, которая несколько отличается по своим показателям

Во время использования калькулятора необходимо обратить внимание, для какого типа проволоки производится расчет.

Муфельная печь для плавки алюминия своими руками

Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях. Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.

Виды муфельных печей

. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.

Особенность муфельной печи.

Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.

Процесс изготовления муфельной печи

В качестве нагревательного инструмента можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.

Основные элементы муфельной печи.

Муфельная печь имеет такие составляющие, как нагревательная камера и специального аккумулятор тепла.

Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.

Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.

Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

  • 7 кирпичей;
  • болгарка;
  • проволока;
  • металлическое ведро;
  • ненужный металлический кусок;
  • строительные защитные очки;
  • молоток и т.п.

1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.

2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.

Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.

3. Можно воспользоваться широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.

Для создания корпуса будущей муфельной печи понадобиться отрезок ненужного металлического листа, толщиной 1 мм — 1,5 мм и слой ржавчины.

При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.

Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.

Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.

4. Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их по длине окружности.

5. Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.

6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.

7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.

8. К кирпичам присоединяем нагревательную спираль печи.

9. Делам разметку канавок и устанавливаем кирпичи, в результате образуется спиральное расположение нагревателя.

10. Пропиливаем канавки с помощью болгарки. Не забывайте о личной безопасности! Рекомендуется надевать строительные защитные очки.

11. Для спирали, как правило, применяют нихром либо фехраль.

Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром. Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.

12. Аккуратно наматываем спираль так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.

13. Делаем раствор и аккуратно заливаем его, как показано на фото:

Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.

Их можно включать одновременно и по очерёдности.

Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.

Однако помните о максимальной мощности!

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Советы по самостоятельному изготовлению

  1. Разделение шамотового кирпича и сверление отверстий для установки нагревательного элемента.

При создании из шамотового кирпича любая гончарная закалка нуждается в использовании нагревательного элемента. И если есть необходимость разместить соответствующее решение, то потребуется выполнить надрезы и технические полости в материале керамики. Лучше всего предварительно разметить все расположение элемента и уже потом прибегать к выполнению надрезов. Все это можно выполнить дома, применив простые электроинструменты.

Популярные статьи  Какую выбрать раковину для ванной: ТОП-13 популярных моделей в 2021 году

Стоит начинать с пропиливания швов, применяя отрезную машинку, с особым алмазным кругом. А далее необходимо будет удалить полученные участки керамики. И тут лучше всего применять дрели перфоратор. Так как это позволит избежать растрескивания и повреждения материала и каждого из элементов. Не стоит использовать молоток и долото, ведь при ударе, могут образоваться трещины, которые в последствии приведут к негодности каждого из элементов.

  1. Выбор маленькой или большой муфельной печи.

Выбранные и создаваемые самодельные печи должны быть получены с пониманием технических процессов, в которых они буду принимать участие. И тут встает закономерный вопрос, создавать более объёмную печь или выполнить более миниатюрное решение. В случае переплавки ювелирных изделий будет достаточно минимального количества внутреннего пространства. Это позволит более практично использовать изделия и не будет требовать дополнительного помещения.

Но вот в случае кузнечного дела, необходимо будет создать более весомые конструктивные решения, которые будут позволять выполнять расплавку и закалку металла.

Смотрите видео, в котором пользователь подробным образом демонстрирует устройство муфельной печи, изготовленной своими руками:

Процесс изготовления

Наиболее приемлемым вариантом для изготовления муфельной печи своими руками является вертикальная или горизонтальная модель с протеканием процесса в воздушной среде с использованием в качестве энергоисточника электроэнергии.

https://youtube.com/watch?v=wLyapECGaIM

Весь процесс изготовления состоит из операций:

  1. Из листового железа вырезаются части корпуса и свариваются с помощью сварки. Сварные швы зачищаются, а весь корпус покрывается огнеупорной краской в несколько слоев.
  2. Изготавливается дверца из стали, которая приваривается с помощью шарниров к корпусу и устанавливается запорный механизм.
  3. Монтируется внешняя теплозащита из перлита.
  4. Из огнеупорного кирпича без раствора собирается рабочая камера. Делается разметка для прокладки нагревательной спирали в пазах и специальные выводы к блоку управления и источнику энергоснабжения.
  5. В кирпичах пробиваются канавки для укладки спиралей.
  6. Изготавливается нагревательная спираль путем накручивания нихромной проволоки на стержень диаметром 6 мм.
  7. Выкладывается внутри корпуса из кирпича камера с использованием раствора, с соблюдением разметки прокладки спиралей и схемы.
  8. Просушивается печь, укладывается спираль, подсоединяется электропроводка и заземление.
  9. Монтируется термоизоляция на дверцу.

Для регулировки температуры нагревания в муфельной печи из спиралей прокладываются 2 контура, которые по схеме подключения могут работать в трех режимах:

  1. Первый режим – два контура спиралей подключаются последовательно.
  2. Второй режим – подключается нижний контур спиралей.
  3. Третий режим – два контура спиралей подключаются параллельно.

https://youtube.com/watch?v=iWKa2NTO0bc

Корпус тщательно изолируется с помощью глины, огнеупорного клея и термостойкого силикона. После полного высыхания кладки и изоляционных материалов проводится настройка работы оборудования с проверкой в трех режимах функционирования.

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Важно заметить что:

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

  • Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
  • Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Сборка и заливка каркаса

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

  1. Установить огнеупорную конструкцию на ровную площадку.
  2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
  3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
  4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
  5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

  • Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.
  • На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.
  • В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

На этом у нас все, встретимся в следующем уроке.

Материал муфеля и несколько вопросов по расчетам.

Материал муфеля и несколько вопросов по расчетам.

1150 градусов с нихромом нереально. Максимум 900. Для повышения инерционности надо увеличивать массу муфеля, для повышения КПД — увеличивать толщину и уменьшать теплопроводность изоляции. Но на мой взгляд, чем меньше инерционность тем лучше. Возможностей больше, быстрое охлаждение иногда тоже нужно. А плавное охлаждение легко реализуется терморегулятором.

Вопрос зависимости мощности-температуры-объема поставлен несколько некорректно. Важен не объем как таковой, а площадь поверхности и свойства теплоизоляции. А мощность влияет на время нагрева и на достигаемую температуру, через площадь поверхности и свойства теплоизоляции. Если умудрится сделать почти идеальную теплоизоляцию, можно и 100 ваттами разогреть до высоких температур, правда, медленно.

Как материал муфеля можно попробовать огнеупорную глину, но здесь актуален вопрос механической прочности. Если глина будет слишком жирная или слишком тощая, результат получится отрицательный. И еще обжигать надо. В принципе можно обжечь при первом включении печки, но как намотать нихром не развалив муфель я себе не очень представляю.

Принцип работы

Печи для обжига керамических изделий, независимо от вида топлива работают по определенной схеме:

  • подсушенные на воздухе глиняные изделия помещаются в полость для их укладки. Крупные изделия располагаем внизу и как пирамиду размещаем остальные игрушки или тарелки;
  • дверца печи плотно закрывается и постепенно повышается температура в печи. Сначала доводим ее до 1500-2000;
  • после предварительного 2 часового подогрева деталей температура повышается до 3500-4000;
  • спустя 2 часа увеличиваем температуру еще на 2000 и так доводим нагрев до 9000;
  • выключаем нагревательные приборы или тушим пламя в печи и оставляем изделия постепенно остывать. Дверца должна быть всегда закрыта, вплоть до извлечения готовой керамики.

Равномерное и постепенное остывание делает керамику прочной и долговечной. После всего этапа обжига можно приступать к нанесению слоя глазури или другой декоративной отделки.Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Популярные статьи  Дом из морского контейнера: интересные проекты и технология строительства

Важно! Используя печь для запекания полимерной глины, мы добиваемся объемности изделий и придания им дополнительной привлекательности. Цветочный букет, прошедший закаливание будет выглядеть как настоящий.

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Изготовление муфеля

Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей.
Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.

После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом

Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном

Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.

Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.

Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.

Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.

Особенности работы муфельной печи

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фотоПрежде чем сооружать такое устройство необходимо разобраться с принципом его работы. Для начала, нужно определиться, на каком топливе будет функционировать муфельная печь: угле, электричестве, газе или дровах. При этом своими руками проще всего сделать электрическое устройство, состоящее из камеры для нагрева и качественной теплоизоляции.

Тепло в такой печи аккумулируется благодаря огнеупорному кирпичу, а термообработка материалов происходит в основной камере – муфеле. Для изготовления печи в домашних условиях в качестве муфеля подойдёт любая готовая огнеупорная форма или сделанная своими руками из шамотного кирпича или жаростойкой глины.

Очень важно понимать, что температура, при которой камера муфельной печи начнёт плавиться, должна быть выше, чем у обрабатываемых в агрегате материалов. При этом своими руками можно соорудить малогабаритную печь для плавки и обжига разных материалов в небольшом количестве

Как регулировать температуру

Муфельная печь своими руками: пошаговая инструкция по изготовлению с фото
Регулировку температуры можно осуществлять двумя способами:

  • подключать спирали по очереди, с увеличением их мощности;
  • установит внешнее устройство, регулирующее подачу напряжения на спирали.

Оба варианта имеют свои плюсы и минусы. Первый вариант проще, но нужен пакетный переключатель или отдельные автоматы на каждую спираль. Кроме этого, изменения нагрева производятся скачками.

Второй вариант сложнее — необходим регулятор, способный выдерживать рабочую нагрузку печи. Выбор подходящего варианта — прерогатива пользователя. Как правило, используют регуляторы — они компактнее и позволяют плавно изменять степень нагрева.

Разновидности муфельных печей

По конструктивным особенностям устройства подразделяются на:

  • трубчатые или цилиндрические;
  • горизонтальные или вертикальные.

По виду термообрабатывающего состава:

  • воздушные;
  • вакуумные;
  • на основе инертного газа.

Изготовить в домашних условиях можно только лишь воздушную муфельную печь, поэтому именно о ней и пойдет речь в статье.

По особенностям термоэлектрического нагревателя:

  • газовые;
  • электрические.

Безусловно, газовая печь обойдет в эксплуатации в 3-4 раза дешевле электрической, за счет экономии топлива, но такую печь, во-первых, запрещено по закону изготавливать и использовать, во-вторых, сделать муфельную печь своими руками на газу технически крайне сложно.

Фото 2 Схема промышленной муфельной печи

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

  • углошлифовальная машина (болгарка) и 1-2 круга;
  • электро-дуговая сварка и электроды;
  • слесарный инструмент, в том числе кусачки;
  • 2-миллиметровая нихромовая проволока.

и материалы:

  • 2,5 мм стальной лист или корпус б/у духовки;
  • уголок;
  • арматура;
  • базальтовая вата;
  • огнеупорный шамотный кирпич;
  • огнеупорный раствор;
  • герметик силиконовый.

Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или удалить все пластиковые элементы.

Фото 3 Старая духовка в виде корпуса муфельной печи

Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр – 1,5-2 мм.

Фото 4 Нагревательный элемент

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.

Фото 5 Огнестойкий клей Терракот

Первый пункт можно пропустить тем, кто в качестве корпуса использует старую духовку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
