Основные преимущества

Пеллеты представляют собой цилиндрические гранулы диаметром 4−10 мм и длиной 15−50 мм. В качестве сырья для их изготовления можно использовать различные природные материалы. Чаще всего пеллеты своими руками в домашних условиях делают из следующего сырья:

  1. Отходов деревообрабатывающих предприятий — наиболее качественными являются гранулы из опилок.
  2. Коры, веток, а также сухой хвои и листвы.
  3. Отходы агропромышленного комплекса.
  4. Торфа — использование этого вида топлива позволяет добиться максимальной теплоотдачи.

В этом видео вы узнаете, как сделать пресс для брикетов:

Качество гранул во многом зависит от используемого сырья. Лучше всего использовать топливо, изготовленное из древесных опилок. Так как древесные отходы в топливе премиум-класса имеют высокую степень очистки, то изготовить их самостоятельно довольно сложно.

Также промышленные сорта могут содержать и определенное количество примесей — кору, хвою, листья. Они обладают более высокой зольностью, но при этом показатель энергоемкость остается высоким. Для производства пеллет в домашних условиях чаще всего используют различные виды отходов деревообработки и сельхозпроизводства.

Среди основных преимуществ этого вида топлива можно отметить:

  1. Содержание вредных веществ минимально, и при его сгорании в основном выделяется углекислый газ с водяным паром.
  2. Может использоваться в котлах длительного горения.
  3. Не требуется много места для хранения.
  4. Так как в процессе производства не нужно использовать химические ингредиенты, то риски развития аллергических реакций минимальны.
  5. Обладает высоким показателем теплоотдачи.
  6. Пеллетное топливо не подвержено процессам внутреннего гниения, что исключает самовозгорание.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса
У данного вида топлива множество преимуществ

Топка печи гранулами-пеллетами вручную

Одним из наиболее простых и дешевых форматов использования подобных гранул подразумевает ручное добавление топливо в печь. Для многих людей этот процесс кажется излишне сложным и непонятным, так как с первого раза не удается рассчитать точное количество топлива и время его добавления.

Уже через несколько раз вы сможете понять особенности процесса и с легкостью будете контролировать мощность пламени и «рабочую» температуру горения.

Топить печь пеллетами можно в обычной печи без существенных доработок:

  1. Самым простым способом является монтаж специализированной корзины в печь. Она имеет мелкоячеистую структуру, что предупреждает проваливание прогоревших пеллет в зольник. Стоимость подобных изделий крайне демократична, поэтому ее может позволить каждый владелец печи.
  2. Если желаете выполнить работу самостоятельно, не покупая дополнительные изделия, то следует вручную уменьшить щели между колосниками. Для этого требуется заново переварить решетку с уменьшением просвета или установить специальную сетку, которая выполняется из утолщенной проволоки.

Переносной обогреватель из плитки

Малогабаритные комнаты, гараж, теплицу, палатку удобно обогревать переносным настольным газовым обогревателем. Такое устройство конструируется из четырёхугольной плоской плитки, оснащенной металлической решеткой.

Сбор данного устройства подразумевает присоединение части газовой плитки к металлическому кожуху. За счет установленной камеры сгорания происходит нагрев воздуха до нужной температуры, а несколько или один вентилятор обеспечивают подачу теплого воздуха и его циркуляцию по помещению. Сборка такого устройства состоит из нескольких этапов и не требует особых технических знаний.

Газовый обогреватель, сделанный по данной схеме, более мощный, чем предыдущий вариант. С помощью такого устройства можно будет отапливать небольшие помещения даже зимой

Первый этап — это работа с измерительными инструментами. Нужно с помощью линейки или рулетки снять точные замеры с четырехугольной плитки. Это потребуется для определения параметров корпуса обогревателя. После проведения замеров нужно вырезать с помощью ножниц заготовки из жестяного листа. Далее заготовки скрепляются при помощи клепок в кожух.

Затем кожух фиксируется планками-зацепами на плитке. Для того чтобы его можно было быстро снимать и монтировать обратно нужно сделать подвижную планку. Такую планку легко изготовить с помощью небольшой пружины, которую подсоединяют к подъемному рычажку.

Благодаря такому решению в будущем можно будет с легкостью снимать кожух для очистки или транспортировки. Рассматриваемая самодельная схема предполагает наличие специальной вентиляционной системы. Чтобы ее установить потребуется банальный вентилятор без каких-либо дополнительных сложных устройств или материалов.

Вместо плитки можно также приобрести керамическую инфракрасную горелку. Система инфракрасного обогревания предусматривает распространение тепла схожее с солнечным излучением. Такое отопление греет не воздух, а объекты, которые затем излучают тепло

Для установки вентиляции подойдет мелкий вентилятор от любого домашнего устройства. Для подгонки под размеры можно воспользоваться ножницами. Подрезка и придание нужной формы, размера лопастям вентилятора занимает около получаса. После проведения данных действий нужно установить готовый вентилятор сзади корпуса обогревателя, чтобы внутри корпуса была тяга.

Также нужно установить металлическую камеру сгорания. Корпус камеры сгорания нужно усеять множеством мелких отверстий. Их можно сделать с помощью электродрели и сверла по металлу или с помощью молотка и гвоздя. Отверстия должны быть на небольшом расстоянии друг от друга.

Еще необходимо докупить резиновый шланг с переходником для подсоединения плоской плитки к газовой трубе или газовому баллону. Установленный сзади кожуха вентилятор обеспечивает подачу и распространение теплого воздуха по достаточно широкому диапазону в обогреваемом пространстве.

Через шланг газ поступает к горелке. Горелка сжигает ресурс и нагревает тепловой излучатель, который отдает тепловую энергию помещению. Ночью такой обогреватель освещает вокруг себя небольшую территорию

Такой самодельный газовый обогреватель хорошо справляется с задачей обогрева помещения не только в осенне-весенний период, но даже и в зимнюю пору. Также такое устройство экономично расходует газ и имеет высокий коэффициент полезного действия.

Пеллетный котёл своими руками

Пеллетная горелка своими руками: быстрая сборка и автоматизация процессаСамый сложный и дорогой элемент системы – пеллетные горелки для котлов.

Такая горелка не только сжигает топливо, но и регулирует горение, автоматически очищается и поддерживает температуру, выбранную владельцем.

Некоторые виды горелок можно переключать с пеллетного отопления на электрическое (например, в ночные часы по сниженному тарифу), а также управлять ими через смартфон.

Это высокотехнологичный элемент, воссоздать который в домашних условиях очень сложно. Стоит такой автоматический пеллетный котел около 60-80 тыс. руб.

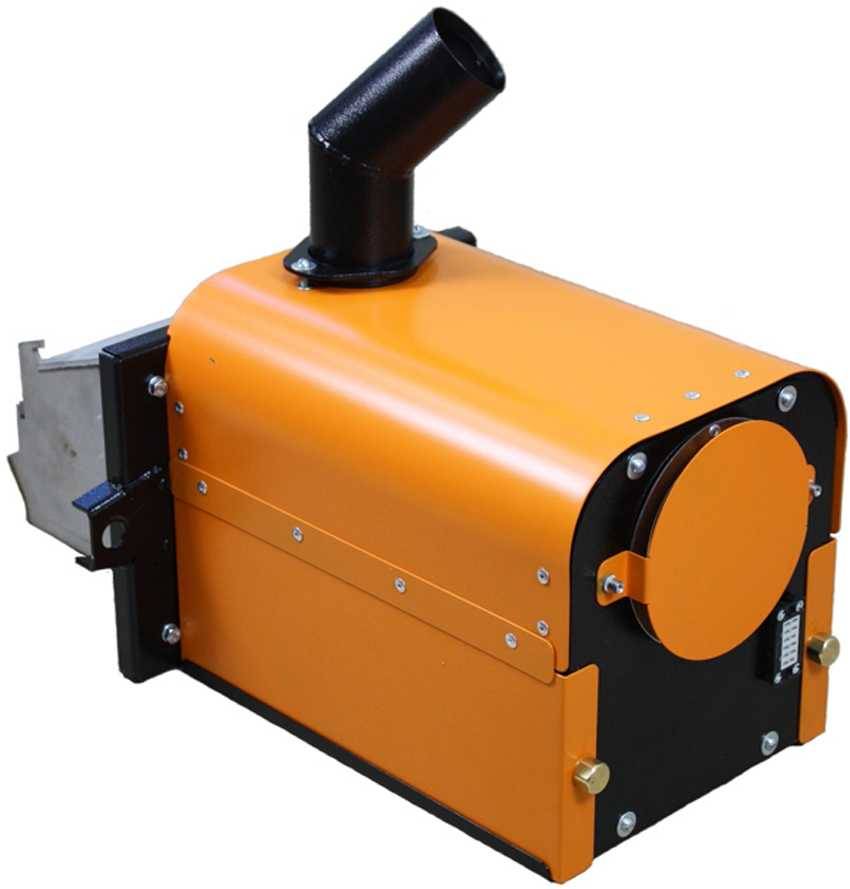

Есть более недорогой вариант – полуавтоматические горелки, например, Пеллетрон-МБ на 15 кВт. Такая горелка стоит около 14 тыс. руб.

Если же есть возможность изготовить горелку самостоятельно, то понадобится разработать или найти готовые чертежи и хорошо в них разобраться.

Сложнее всего отрегулировать скорость подачи гранул в горелку так, чтобы они полностью успевали прогорать. Для этого понадобится датчик горения, который можно сделать из фототранзистора. Он реагирует на яркость свечения и регулирует паузы между подачами пеллет (когда яркость свечения падает, он включает подачу).

Для розжига топлива можно использовать свечу накаливания от автомобильной печи или паяльный фен.

Вентиляторы турбонаддува применяются не крыльчатые, а центробежного типа «улитка».

Самый экономичный вариант при выборе отопительной системы частного дома — установка газового оборудования. Газовый котел для отопления частного дома. основные критерии выбора и правила монтажа.

Какой вариант настенного газового котла оптимально выбрать? Читайте тут .

Планируете провести газовое отопление в частный дом? Тогда следующая тема будет интересной для вас: http://microklimat.pro/otopitelnoe-oborudovanie/kotly/dvuxkonturnye-gazovye-kotly-dlya-otopleniya-chastnogo-doma.html. Вы можете прочитать все о выборе и установке двухконтурного газового котла, а также получите ответ на вопрос: почему двухконтурный вариант предпочтительнее одноконтурного?

Изготовление узла подачи пеллет

Бункеры могут отличаться по форме и размеру (чем больше бункер, тем реже нужно будет загружать пеллеты). Сварить ёмкость не составит труда, тем более что даже небольшой фабричный бак будет стоить дорого – от 18 тыс. руб. а для самодельной конструкции можно даже сколотить фанерный короб на подставке. Внутри бункера дно делается с уклоном в сторону к шнеку (на подачу пеллет).

Монтируется труба-шахта для подачи топлива в горелку. Она может быть изготовлена из обычной сантехнической пластиковый трубы и гофры, или стальной трубки.

Популярные статьи  Монтаж металлочерепицы: пошаговая инструкция для самостоятельной отделки кровли

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

Устройство котла на пеллетах

Внутри монтируется шнек. Его завивают из шинной проволоки плоского сечения или заказывают фабричную модель, которая будет более надёжной. Длина шнека будет зависеть от удалённости бака от печи. Привод делается через редуктор от подходящего по мощности электромотора. Иногда применяют механизм от стеклоподъёмников автомобиля. Он как раз выдаёт невысокие обороты, что делает его наиболее подходящим вариантом.

Если бункер установить над горелкой, то можно спроектировать конструкцию без шнекового механизма.

Изготовление теплообменника

По размеру печи подбирают конструкцию теплообменника. Можно нарезать трубы круглого сечения и вварить их гребёнкой в две продольные трубы (удобнее будет работать, если продольные трубы будут с прямоугольным сечением).

Все сварочные швы нужно проверить на герметичность, а затем установить теплообменник в тело печи, выводя патрубки для подключения подачи и обратки.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Оптимальный вариант

Полностью укомплектованный котёл – очень дорогостоящее оборудование. Его стоимость начинается от 100 тыс. руб., а для крупных объектов может стоить более миллиона. В то же время и самостоятельное изготовление установки тоже может оказаться слишком сложной задачей.

В такой ситуации наилучшим решением будет приобретение комплекта: автоматическая горелка с баком для гранул и системой подачи. Такой комплект может стоить от 17 до 81 тыс. руб. и предназначен для установки на, уже имеющуюся в доме, твердотопливную печь (подойдёт даже кирпичная печь с водяной рубашкой).

Преимущества способа:

  • Не требуется переваривать отопление.
  • Установка может занять менее часа.
  • В дальнейшем пеллетная горелка не будет мешать топить привычным топливом – дровами, углём или электричеством.
  • Дешевле полноценного котла, проще, чем самодельный вариант.

Способ монтажа может отличаться, в зависимости от типа и размеров котла, но суть работ сводится к тому, чтобы закрепить горелку вместо дверцы, или прямо в дверце зольника:

  1. Если размеры дверцы не совпадают с горелкой, её снимают и устанавливают металлическую переходную плиту с подходящим отверстием.
  2. Собирается бункер и устанавливается рядом с котлом.
  3. Затем устанавливается шнек, а к горелке подсоединяется гибкая гофра.
  4. Подключаются блок управления (на шнек).
  5. От труб отопления к блоку управления подключается датчик температуры.
  6. Блок запитывается от сети, и производятся настройки.

Заключение

Котлы на пеллетах имеет смысл устанавливать в том случае, если доступны пеллеты для отопления. Этот вид топлива просто хранить – они ничем не пахнут, не пачкают, не взрываются, и не пылят. Пеллеты безопасны – не выделяют при горении такое количество вредных веществ и шлака, как в случае с углём.

Доработка готового котла пеллетной установкой сделает процесс отопления более простым и экологически чистым. Загружать пеллеты в бункер нужно будет раз в три дня (более крупные бункеры заполняются раз в две недели).

Несмотря на то что при строительстве частного дома владелец имеет практически полную свободу в проектировании, есть некоторые помещения, которые должны в обязательном порядке подчиняться нормам СНИП. Таким помещением является котельная. Какие предъявляются требования к котельной в частом доме, вы можете узнать на нашем сайте.

Стоит ли обогревать жилище индукционным котлом, читайте в этом материале. А также о том, как изготовить агрегат самостоятельно.

Промышленный образец

На современном рынке отопительных приборов существует множество моделей котлов, где в качестве топлива применяется древесина, а точнее, ее измельченные отходы. В зависимости от технических характеристик изделия, печи на опилках могут обогревать только дом или дополнительно еще и хозяйственные постройки. Существует стандартная схема, позволяющая обеспечить горячее водоснабжение для отопительной системы и домашних нужд, где основным элементом служит двухконтурный твердотопливный пиролизный котел. Производительность тепла в данном случае зависит от мощности котла на опилках, а также качества и количества заданного топлива.

Популярные статьи  Размеры плит перекрытия: особенности использования конструкций

Преимущества современных агрегатов

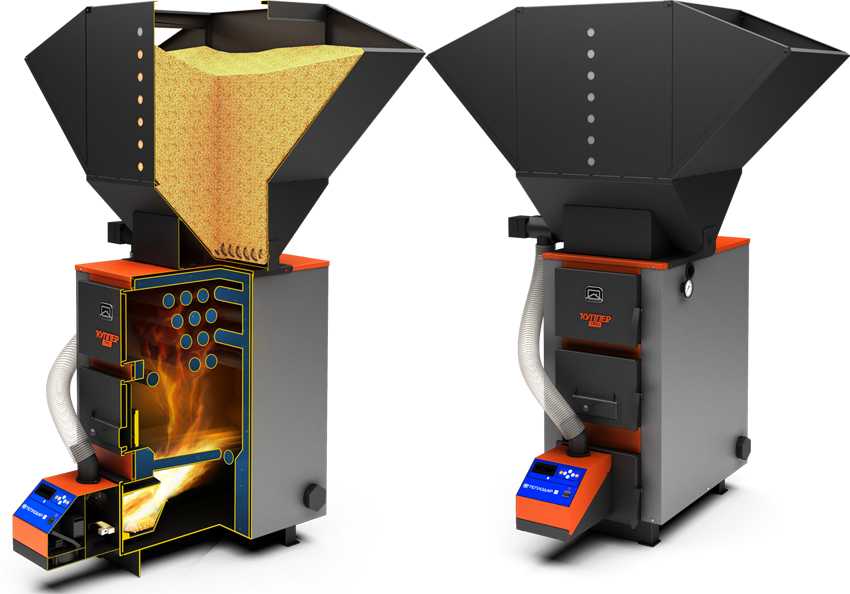

Основными достоинствами заводских отопительных приборов для дома являются:

  • максимальная автоматизация горения топлива и стабильное поддержание необходимой температуры. Котлы на щепе самостоятельно контролируют, насколько заполнен бункер накопителя, из которого осуществляется шнековая подача опилок в котел. Благодаря тому, что вовремя срабатывает защитная автоматика, противопожарные шнеки не позволяют пламени перекинуться обратно на бункер;
  • автоматический режим выброса золы в специальный сборник избавляет хозяев от остановки системы для ручного вмешательства в очистительную систему. В данном случае отопительные котлы на опилках останавливают свою работу исключительно в случае неполадок с целью их устранения;
  • теплогенератор на опилках отличается экологической чистотой, ведь здесь горение не сопровождается выбросом золы из трубы в атмосферу, а прогретый воздух проходит несколько степеней очистки от тяжелых частиц, и лишь затем поступает в помещение. Тем временем зола, осажденная специальным циклоном, утилизируется без вреда для окружающей среды;
  • абсолютное большинство котлов, работающих на прессованных или рассыпчатых опилках, отличается надежной работой и высокой эффективностью теплоотдачи;
  • полная автоматизация контрольной системы, которая сканирует оборудование на наличие неисправностей и сигнализирует оператора о возможных погрешностях в работе, если таковые имеют место быть.

Минусы котлов заводской сборки

Данный вид устройств, генерирующих тепло, практически не имеет недостатков, разве что их стоимость в зависимости от марки и модели бывает уж очень высокой. Также иногда возникают проблемы с заменой вышедших из строя комплектующих, которые нужно заказывать у завода-производителя и ждать доставки товара, что проблематично в отопительный сезон, когда остановка системы очень нежелательна.

  1. Процесс начинается с автоматической подачи опилок в бункер, снабженный системой подвижных полов, откуда они поступают на транспортер.
  2. Спрессованный или рассыпной древесный материал хранится в бункере до тех пор, пока отсек с горелкой для сжигания опилок не будет опустошен, после чего в работу вступают подвижные полы. При полном заполнении бункера топливо не будет подаваться до тех пор, пока емкость не начнет опустошаться.
  3. На следующем этапе древесная стружка из бункера подается в котел при помощи шнека для щепы и опилок.
  4. После поступления в камеру сгорания топливо сжигается в полном объеме благодаря воздушному поддуву. Далее работа котла выполняется беспрерывно по одинаковому циклу, рассмотренному в этих четырех пунктах.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На заметку! Наиболее распространенный вариант горелки требует обязательного наличия электроэнергии. В этом случае электричество необходимо для работы механизма, обеспечивающего бесперебойную подачу гранулированного топлива. Автоматические пеллетные горелки (с принудительным забором) считаются оптимальным решением для организации отопления постройки.
Пеллетная горелка своими руками: быстрая сборка и автоматизация процессаНа данный момент популярны пневматические пеллетные горелки Общемаш.

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процессаАвтоматические пеллетные горелки отличаются высокой пожаробезопасностью.

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

  • Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
  • Контроллеры для автоматизации процесса работы;
  • Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
  • Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Рекомендации по изготовлению котла

Первое, что следует сделать – это выбрать конструкцию агрегата. Здесь рекомендации следующие: не усложнять себе работу и подобрать устройство котла с учетом перспективы. Простыми словами, стоит отделить те элементы, что можно изготовить самостоятельно от других, которые придется приобрести. К последним относится горелочное устройство с набором автоматики.

Некоторые мастера-умельцы предлагают делать и горелку своими руками, но этот узел достаточно сложен, на него можно потратить массу времени и усилий, а в результате функционирование и расход пеллетного котла будут непредсказуемыми. Наверняка проще купить готовое изделие и поставить его в самодельный агрегат, но этот вопрос каждый решает для себя сам.

Чтобы подобрать конструкцию с учетом перспективы, нужно сделать ее универсальной. То есть, предлагается изготовить самодельный пеллетный котел по образу обычного твердотопливного агрегата, в котором есть возможность сжигать дрова и уголь. В сущности, теплообменные процессы, происходящие в обоих видах отопителей, идентичны, отличается лишь топливо и способ его сжигания, что показано на рисунке:

Итак, смело принимаем конструкцию традиционного твердотопливного котла с возможностью встраивания вместо загрузочной дверцы горелочного устройства на монтажной пластине. Это даст следующие преимущества:

  1. Поскольку изготовление пеллет пока не очень распространено в нашей стране и с топливом возможны перебои, то можно в любой момент снять пеллетную горелку и обогревать жилище с помощью дров или угля.
  2. Появится возможность использовать природный газ или солярку, поставив вместо пеллетной горелки газовую или дизельную.
Популярные статьи  Умывальник дачный с подогревом воды: комфорт в любое время года

Для топки котла лучше всего взять жаропрочную сталь толщиной 5 мм. Идеальный вариант – сталь, легированная хромом и молибденом (нержавейка), но она достаточно дорога, а для ее сваривания требуются особые навыки. По этой причине пеллетные котлы изготавливают из обычной углеродистой стали Ст20, а для кожуха водяной рубашки подойдет марка Ст3 толщиной 3 мм. Из такого же металла, что и камера сгорания, предпочтительнее взять заготовки для дверец и жаровые трубы для теплообменника. Колосниковую решетку вырезают из стали толщиной 10 мм или просто покупают готовую. Ну и для патрубков дымохода и теплоносителя понадобятся отрезки труб соответствующих диаметров.

Сборка производится посредством сварки, используя чертежи пеллетного котла

Особое внимание следует уделить ужесточению стенок водяной рубашки отрезками стальной полосы или уголка, а также съемной конструкции загрузочной дверцы. По окончании сварные швы нужно обязательно испытать на проницаемость и устранить недостатки

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

  • камера сгорания (в виде трубы круглого или прямоугольного сечения);
  • загрузочный бункер для топлива;
  • шнековый конвейер для подачи сыпучего топлива;
  • вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

  1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
  2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
  3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
  4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

  • В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
  • Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

  • экономное расходование топлива;
  • минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
  • небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процессаУстройство пеллетной горелки

Использование пеллет

В местностях, где нет централизованного подвода газа, пеллеты являются максимально эффективным и сравнительно недорогим топливом. При сгорании 1 кг пеллет выделяется тепловая энергия, которая равна той, что будет произведена после сгорания половины литра дизельного топлива. Общая отдаваемая мощность 5 кВт/ч. Для обогрева одноэтажного дома в местности, где зимы не слишком суровые будет уходить примерно 50 кг пеллет в сутки. Преимущество состоит в том, что засыпать их можно раз в несколько суток в зависимости от модели котла. Пеллеты помещаются в специальный бункер, из которого автоматически подаются в горелку. Обслуживать самодельную пеллетную горелку придется два раза в неделю.

Одним из недостатков использования пеллет и пеллетных горелок является возможность обратной тяги. В этом случае огонь может вырываться в бункер. Последствия такого процесса будут не самые приятные, ведь это будет хороший пожар. Вторым нюансом, которые требует особого внимания в отношении пеллетной горелки – количество и интенсивность подачи воздуха. Пеллеты довольно легкие, поэтому излишний поток может их попросту сдуть с устройства, и они останутся несгоревшими. При меньшей подаче воздуха пеллеты также не сгорают полностью, что приводит к необходимости чистки горелки. Чтобы весь процесс горения пеллет был правильным, он должен иметь определенную последовательность.

Для розжига необходимо применять специальную зажигалку, которая представляет собой керамический стержень. Она не воздействует прямым огнем на пеллеты, а разогревается до температуры свыше тысячи градусов. Такой подход необходим, чтобы при розжиге пеллет, пламя не ушло в бункер с топливом. Следующим шагом подается требуемое количество воздуха, которое необходимо для того, чтобы факел горения был ровным и стабильным. Далее идет выход на рабочий режим. Это происходит за счет большего количества воздуха, который подается в пеллетную горелку. При этом важным фактором является огонь без дыма. Остановка происходит за счет полного прекращения подачи воздуха в пеллетную горелку.

Это интересно: Укладка теплого пола под плитку — технология монтажа системы

Параметры работы

Основной качественный показатель горелки АПГ-25 — ее мощность, от которой зависят:

  • количество пеллет, подаваемых шнеком в единицу времени;
  • объем поступающего в камеру воздуха.

Одним из ключевых параметров работы горелки является время цикла. Единичный цикл состоит из этапов нагрева и ожидания. Следовательно, время цикла определяется временем подачи пеллет в обоих режимах. Если длительность цикла возрастает, уменьшаются количество подаваемого топлива и общая мощность горелки. При снижении времени цикла наблюдается обратная ситуация.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
