Подшипники — это одни из самых распространённых деталей в современной механике, они применяются повсеместно: от коньков и велосипедов до станков и авиационных двигателей. От правильности выбора этого элемента напрямую зависит ресурс узла, надёжность механизма и безопасность эксплуатации. Однако среди огромного разнообразия типов, серий и производителей легко запутаться, особенно если известны только геометрические параметры. В такой ситуации главная задача — грамотно подобрать подшипник по имеющимся размерам, учитывая не только диаметры, но и конструктивные особенности, материал, класс точности и условия работы. Понимание алгоритма поиска и ключевых характеристик позволяет быстро найти нужную позицию в каталоге и избежать ошибок, которые могут стоить дорого.
Почему размеры — это основа поиска

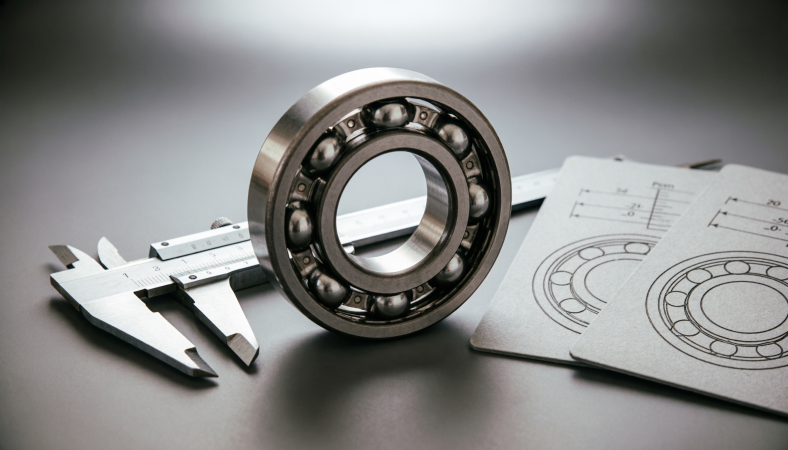

Каждый подшипник имеет строго регламентированные габаритные размеры, которые зафиксированы в международных стандартах (ISO, DIN, ГОСТ). Базовыми параметрами являются внутренний диаметр (d), наружный диаметр (D) и ширина (B) (или высота для упорных моделей). Именно эти три величины чаще всего известны специалисту, когда оригинальная маркировка стёрта или отсутствует. Зная эти цифры, можно сузить поиск до нескольких серий, а затем уточнить тип и конструктивные особенности. Важно помнить, что даже миллиметровое расхождение может сделать деталь непригодной для установки, поэтому измерения должны проводиться с высокой точностью — штангенциркулем или микрометром, желательно с погрешностью не более 0,01 мм.
Кроме трёх основных размеров, существуют дополнительные параметры, которые помогают окончательно идентифицировать изделие: радиус скругления, диаметр шариков или роликов, число тел качения, ширина внутреннего кольца и другие. Однако для первичного поиска достаточно трёх величин. Современные онлайн-каталоги и поисковые системы позволяют ввести эти значения и получить список возможных артикулов, что значительно ускоряет процесс. Но даже при таком удобном инструменте необходимо понимать, что размеры — это не единственный критерий, и после первичного отбора следует углубиться в конструктивные особенности.
Основные типы подшипников и их габаритные ряды
Все подшипники делятся на несколько больших групп: шариковые (радиальные, радиально-упорные, упорные), роликовые (цилиндрические, конические, сферические, игольчатые) и комбинированные. Каждая группа имеет свою размерную сетку, которая закреплена в стандартах. Например, радиальные шариковые однорядные подшипники имеют широкий диапазон внутренних диаметров от 1 мм до нескольких метров, и для каждого диаметра предусмотрено несколько серий по наружному диаметру и ширине — сверхлёгкая, лёгкая, средняя, тяжёлая. Поэтому, зная только внутренний диаметр, можно получить десятки вариантов, но добавление наружного диаметра и ширины резко сокращает выбор, часто до одной-двух серий.
На что ещё обратить внимание при подборе:
- Тип нагружения: радиальное, осевое или комбинированное — определяет, какой именно подшипник (радиальный, упорный или радиально-упорный) подойдёт для конкретного узла.
- Условия эксплуатации: высокая температура, агрессивная среда, ударные нагрузки, высокая частота вращения — все эти факторы требуют применения специальных материалов, сепараторов и смазок.
- Класс точности: от обычного (P0) до сверхпрецизионного (P2 и выше) — определяет допустимые отклонения по размерам и геометрии, что критично для высокоскоростных и прецизионных механизмов.
Пошаговый алгоритм подбора по размерам
Процедура поиска подшипника по геометрическим данным имеет чёткую последовательность, которая сводит к минимуму риск ошибки. Специалисты рекомендуют двигаться от простого к сложному, поэтапно уточняя параметры. Ниже представлен структурированный порядок действий, который подходит как для профессионалов, так и для начинающих.
- Измерение основных размеров: штангенциркулем или микрометром измеряют внутренний диаметр (d), наружный диаметр (D) и ширину (B) (или высоту). Рекомендуется проводить измерения в нескольких плоскостях и брать среднее значение, чтобы учесть возможную нецилиндричность.
- Определение типа подшипника по конструктивным признакам: визуальный осмотр (если деталь имеется) — есть ли сепаратор, какова форма тел качения (шарики или ролики), есть ли буртики, канавки, уплотнения. Это позволяет отнести изделие к одной из основных групп.
- Поиск по размерным таблицам (онлайн-каталогам или справочникам): вводятся полученные значения d, D, B в фильтр поиска. Система выдаёт все подшипники, соответствующие этим габаритам, с их маркировкой и серией.
- Уточнение по дополнительным характеристикам: из полученного списка выбирают варианты, которые подходят по классу точности, типу сепаратора, наличию уплотнений, материалу колец и тел качения, а также по грузоподъёмности.
- Проверка посадочных мест и сопрягаемых деталей: важно убедиться, что подобранный подшипник соответствует посадке на валу и в корпусе, а также что его монтажная высота и радиусы скруглений не создадут помех.
Распространённые ошибки и как их избежать
Даже опытные инженеры иногда допускают промахи при поиске подшипников по размерам. Одна из частых ошибок — путаница между шириной и высотой для разных типов, особенно когда идёт сравнение радиальных и упорных подшипников. Также нередко забывают учитывать радиус скругления (r), что приводит к тому, что деталь номинально подходит по диаметрам, но упирается в галтель вала. Другая проблема — игнорирование допусков. Например, подшипник с номиналом 6205 может быть выпущен в разных классах точности, и если для обычного станка подойдёт P0, то для шпинделя высокоточного оборудования нужен как минимум P5. Поэтому после получения маркировки по размерам обязательно сверяйте её с документацией и условиями работы.
Ещё одна тонкость — это различие между метрическими и дюймовыми размерами. Многие импортные подшипники имеют размеры в дюймах, и попытка подобрать их по метрическим значениям может привести к несовпадению. В таких случаях необходимо точно пересчитывать единицы измерения или использовать специализированные таблицы перевода. Важно также помнить, что некоторые производители применяют собственные маркировки, отличающиеся от международных стандартов, поэтому при возникновении сомнений лучше обратиться к оригинальным каталогам или сервисным службам.
Заключение: точность — залог долговечности
Поиск подшипника по размерам — это не просто механическое действие, а инженерная задача, требующая внимания к деталям и системного подхода. Правильно определённые габариты и конструктивные особенности обеспечивают долгую и безотказную работу узла, сокращают простои и затраты на ремонт. Освоив алгоритм и научившись пользоваться справочными материалами, любой специалист сможет быстро и эффективно находить нужные позиции. А регулярная практика и аккуратность в измерениях превратят этот процесс из рутинного в точный и надёжный инструмент в руках профессионала. Помните, что подшипник — это не просто деталь, это основа движения, и к её выбору стоит относиться со всей серьёзностью.
