Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению
Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Популярные статьи  Ошибки посудомоечной машины Ariston Hotpoint: коды ошибок и их способы их устранения

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

  1. По способу включения их делят на поворотные, клавишные и рычажные типы;
  1. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне. Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Устройство проходного выключателя и отличие от других типов

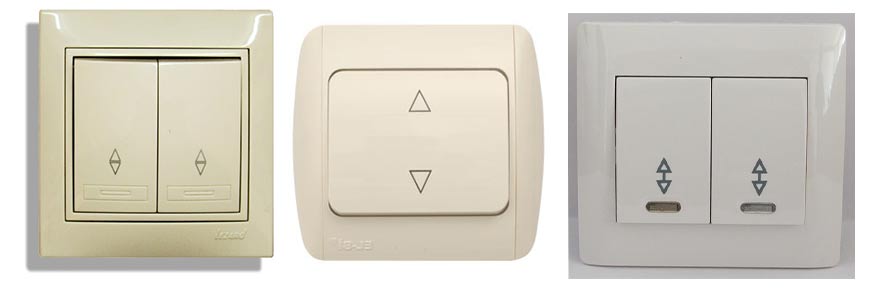

Внешне проходной выключатель не отличается от бытового аппарата, предназначенного для управления светом. Он оборудован одной, двумя или тремя подвижными клавишами, у каждой из которых имеются два независимых фиксированных положения. Принципиальное отличие от обычных коммутационных аппаратов – в конструкции контактной группы. Если у стандартного прибора на каждую клавишу имеется одна пара контактов на замыкание-размыкание цепи, то у проходного выключателя каждая подвижная панель управляет перекидной контактной группой. В одном из положений замкнута одна цепь, в другом – другая. Фактически такой прибор является переключателем.

Переключатель 2 клавишный имеет две контактные группы, которыми можно управлять независимо. Трехклавишный, соответственно, три. Чтобы отличить проходной прибор от обычного, на него часто наносят маркировку в виде стрелок или символического обозначения лестничного марша.

Двухклавишный проходной аппарат с маркировкой в виде лестницы.

По исполнению проходные приборы бывают:

  • накладные (для открытой и скрытой проводки);
  • встраиваемые (для скрытой проводки).

Также бывают сенсорные выключатели, но они стоят дороже. К тому же большинство пользователей сходятся во мнении, что они менее удобны.

Внутренние схемы обычных и проходных коммутационных аппаратов.

Как функционирует проходной выключатель на 2 клавиши

Для того, чтобы верно включить данное устройство в цепь, нужно иметь понятие о том, как оно действует. Вообще точным его названием является не «выключатель», а именно «переключатель», поскольку в тот момент, когда осуществляется нажатие на клавишу, контактная группа переключается (перебрасывается), и до этого разомкнутая цепь становится замкнутой или наоборот.
Для того, чтобы вникнуть в принцип действия 2-х клавишного выключателя, следует вначале разобраться как работает выключатель с 1-й клавишей, схема которого приведена ниже:Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключениюИх предоставленного чертежа становится понятно, что провод с фазой подведен лишь к одному устройству (Выкл. 1). Между следующим (Выкл. 2) и нулем цепи включен осветительный прибор. Оба устройства соединены посредством проводников. При помощи переброса (переключения) контактов и становится возможным управлять освещением. Лампа будет загораться в том случае, если в каждом выключателе положение будет совпадать, поскольку только такой вариант будет способствовать замыканию электроцепи. Гаснуть же она будет тогда, когда в одном из выключателей положение клавиши изменить, что приведет к перебросу контактной группы и к размыканию цепи.

Как подключить проходные выключатели с трех точек

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению
Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

  1. Подключить к одному из кабелей светильника нулевой провод.
  2. Подключить к входному контакту одного из проходных переключателей провод фазы.
  3. Подключить к входному контакту второго переключателя свободный кабель светильника.
  4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
  5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Популярные статьи  Что лучше, ламинат или паркетная доска: отзывы и сравнительные характеристики

Полезные видео по теме

На страницах сайта я уже публиковал материал как подключить проходной выключатель, где рассматривалась схемы подключения как одноклавишных, так и двухклавишных проходных выключателей с двух, трёх и более мест установки.

Кому лень переходить на другую страницу напомним схему подключения двухклавишного выключателя освещения в режиме нормальной работы. Ничего заумного. Перекидные контакты как в одноклавишном только на две разделённые группы

Так выглядит цепочка состоящая из двух одноклавишных и парочки двухклавишных проходных переключателей. Это для примера. Такая цепь может например применяться в длинных офисных коридорах. В ряде случаев его так и называют проходной коридорный выключатель света.

В данной статье речь пойдёт о схеме, по которой можно подключить двухклавишный выключатель проходного типа как обычный на две группы включения освещения.

Зачем это нужно? – опять же практика

Недавно проводя по заявке электромонтажные работы по переносу в квартире розеток и выключателей, на финишной прямой, когда дело дошло до установки коммутационных устройств выяснилось, что заказчик в спешке купил проходные двухклавишные выключатели, вместо обычных не обратив внимание на стрелочки указанные на клавишах. Ехать менять клиент не захотел, лишь прокряхтел – «Ну может как-нибудь, а?». Помарковав со схемкой, подключил проходной двухклавишный выключатель Рис.1 в работу обычного, установив в штатной схеме перемычку между двумя контактными группами

Указательные стрелки на клавишах выключателя заказчика не смутили, а даже наоборот показались к месту. В общем все стороны остались довольны

Помарковав со схемкой, подключил проходной двухклавишный выключатель Рис.1 в работу обычного, установив в штатной схеме перемычку между двумя контактными группами. Указательные стрелки на клавишах выключателя заказчика не смутили, а даже наоборот показались к месту. В общем все стороны остались довольны.

Может данная наглядная схема подключения проходного двухклавишного выключателя в режим обычного кому-нибудь и пригодится.

Собрать такую несложную схемку подключения с использованием одной перемычки своими руками сможет любой домашний мастер.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель

https://youtube.com/watch?v=rg0J-caHDjQ

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь . Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

Популярные статьи  Как выбрать встраиваемую посудомоечную машину: на что смотреть при покупке + обзор лучших брендов

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как работает проходной выключатель

  • Принцип работы выключателя
  • Схема подключения  выключателя с двух мест
  • Схема на три точки
  • Двух клавишный  выключатель: схема подключения

Если говорить о видимом отличии, то это единственное: едва заметная стрелочка на клавише вверх и вниз.

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Выключатель проходной одноклавишный

 Выглядит проходной одно клавишный выключатель, есть двойные стрелочки

Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Схема  выключателя, не так уж сложна: в простых выключателях только два контакта, в проходных (еще дублирующими) три контакта, два из которых — общие. В схеме подключения присутствуют всегда два или больше таких выключателя,  при помощи  общих проводов они и собираются.

Рисунок схемы

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к выключателю. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

https://youtube.com/watch?v=9cG_VmdR4uk

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Заключение

Перед тем как браться за подключение вообще какой-либо электрической техники, устройств, приспособлений, необходимо сначала тщательно изучить прилагаемые инструкции.

Не стоит браться за сборку схемы и ее подключение, если нет обладания базовыми знаниями о работе этих приборов и схемах. Неправильное подключение может грозить замыканием, перегораниями в проводке.

Если нет опыта работы с электроприборами лучше вызвать специалиста, который выполнит всю работу быстро и качественно. Нужно серьезно относится к технике безопасности при работе с электроприборами. Пренебрежение правилами может трагично закончиться. Успехов в экспериментах!
