Прокладка канализационных труб в земле: технологические правила и нюансы

Как правильно должен работать септик, чтобы он не превратился в зловонную выгребную яму

Процедуру очистки стоков, поступающих в резервуар септика из загородного дома, можно разделить на несколько основных стадий. Приемный колодец септика — начальное звено в процедуре очистки стоков, в нем концентрируется и отстаивается поступающая из частного дома грязная вода.

Поверхность и дно приемного колодца являются местами сбора нерастворимых в воде органических соединений. Слой плавающей на поверхности воды органики увеличивается ежегодно примерно на 10 см, в результате к концу третьего года он может достигать толщины в 30 см.

Распад органических соединений на дне резервуара обусловлен воздействием анаэробных, то есть существующих без доступа кислорода, микроорганизмов. Органика для них — главный источник пищи, результатом естественных природных процессов становится ее преобразование в небольшой объем воды и донного ила. Органические микроэлементы, растворенные в воде, не подвержены воздействию анаэробных бактерий.

Второй бетонный колодец — следующее звено процесса очистки стоков из частного дома. Нерастворимые стоки пребывают в первом колодце, распавшиеся органические соединения в сочетании с мутной водой поступают во второй посредством переливного трубопровода. Его конструктивные особенности не позволяют нерастворенной органике перемещаться из первого колодца во второй, в котором сточные воды перерабатываются аэробными микроорганизмами.

В отличие от анаэробных, для таких бактерий наличие кислорода является обязательным условием для существования — среда обитания для колонии аэробов формируется с помощью искусственных водорослей и аэратора. Водоросли, изготавливаемые самостоятельно из пластиковых ершика или сетки, выступают в качестве места обитания аэробных микроорганизмов. Аэратор размещается под искусственными растениями для циркуляции воздуха через них.

С этой статьей читают: Что такое фановая труба в многоэтажном доме — схема и нормы проектирования

Прокладка канализационных труб в земле: технологические правила и нюансыАэратор для септика: Принцип работы. Дисковый аэратор

Многие хозяева при монтаже резервуара из бетонных колец формируют условия исключительно для существования анаэробных микроорганизмов, тогда как аэробные не берутся в расчет. Такая позиция некорректна, так как степень очистки воды в построенных этим способом септиках достигает максимум 85 %. Неочищенная вода с большим содержанием растворенных органических соединений будет способствовать засорению почвы возле дренажной трубы.

Результатом этого процесса станет прекращение поступления стоков и их перелив через края резервуара, что через несколько лет обязательно приведет к формированию выгребной ямы и засорению фильтрационных полей с распространяющимся по округе неприятным запахом.

По этой причине владельцу загородной недвижимости не стоит игнорировать необходимость создания септика, в котором сточные воды фильтруются одновременно аэробными и анаэробными бактериями. Завершающая стадия отстаивания сточных вод выполняется в третьем колодце из бетона. В его нижней части концентрируется небольшой объем ила после преобразования стоков аэробными микроорганизмами во втором колодце.

Очистка стоков септиком позволяет получить воду с минимальным количеством взвеси органических соединений в составе. Финальный этап очистки воды происходит при участии микроорганизмов, обитающих в верхнем почвенном слое с большим содержанием питательных веществ.

Прокладка канализационных труб в земле: технологические правила и нюансы1) Искусственные водоросли для септика; 2) Пластиковый ершик;

Резервуар для фильтрации сточных вод нужно чистить с периодичностью 1 раз в несколько лет. Процедура представляет собой встряхивание ершика для удаления отложений, откачку накопившегося на дне ила.

Прокладка канализационных труб в земле: технологические правила и нюансы На фото — ил, забивший пластиковые водоросли, размещенные в септике

Частота прочистки может уменьшаться в зависимости от количества проживающих в загородном доме и объема септика. Крупнообъемные резервуары для фильтрации стоков работают эффективнее, поэтому для них можно увеличить интервал между обслуживанием.

Правила прокладывания трубопровода

Осуществление по монтажу и укладке сточного трубопровода в индивидуальной жилой площади или земельном участке, производится по особым правилам от 1985 года. Согласно этому документу, кроме технических предписаний, оглашены и другие нормы по правильному устройству канализационных труб в земле.

Согласно этим предписаниям, глубина прокладывания канализации должна равняться от глубины промерзания не менее чем 50 сантиметров. Расстояние высчитывается от низа труб если устройство трубопровода ведется на грунте.

Прокладка сточной магистрали в грунте выполняется с соблюдением нижеперечисленных требований:

Чтобы предупредить размытие грунтовыми водами, что особенно актуально в сезоны с выпадением осадков, место будущего пролегания канализационной системы необходимо хорошо утрамбовать и уплотнить;

Технологически правильная прокладка труб, предполагает устройство специального колодца в том месте, где имеется изгиб или крутой поворот. Этот технологический колодец служит для ремонтных нужд, с его помощью производится замена неисправных элементов и профилактическое обслуживание.

Также имеется ещё одна важная рекомендация для прокладывания канализационных сточных труб в грунте, благодаря которому можно получить дополнительные преимущества в виде удобства к элементам системы если они выйдут из строя. Для этого необходимо дно просыпать песчаной «подушкой» 15 — 20 сантиметров. Такого же размера нужно просыпать и над трубами.

Правила

При проектировании и монтажных работах необходимо пользоваться правилами и требованиями, изложенными в следующих документах:

  • СНиП 2.04.01–85: Санитарные Нормы и Правила «Внутренний водопровод и канализация зданий»;
  • СНиП 2.04.03–85: Санитарные Нормы и Правила «Канализация. Наружные сети и сооружения».

Для внутренней канализации:

  1. Производительность системы водосброса, в среднем, должна рассчитываться из норм потребления на человека 100–200 литров в сутки.
  2. Унитаз устанавливается отдельно. Вход в главный стояк осуществляется самостоятельным соединением. Между ним не должно быть других сантехнических приборов. При массовом сбросе воды, происходит местный гидравлический удар. Результат – отсос из сифонов жидкости, выполняющей функцию гидрозатвора. Отсюда следует, унитаз должен замыкать цепочку в общей системе слива.
  3. Диаметр отводящих труб имеет один размер или увеличивается при приближении к главному стояку.
  4. Расстояние унитаза от стояка не должно превышать 1 метра. Другие источники стоков – не более 3 метров.

Ориентировочные данные по установке сантехнических приборов и уклону:

Сантехническое устройство Нормативный показатель уклона Расстояние от главного стояка (слива) и прибора, не более, см Диаметр сливных труб, не менее, мм
Ванна 1 : 30 100–130 40
Унитаз 1 : 48 150–170 40
Душевая кабина 1 : 20 до 100 40
Умывальник 1 : 12 до 80 40
Биде 1 : 20 70–100 30–40
Кухонная мойка 1 : 36 130–150 30–40
Комбинированный слив (ванна, раковина, душ) 1 : 48 170–230 50
Центральный стояк 100
Отводы от стояка 50–70

Обязательно должна быть предусмотрена вентиляция. Это может быть главный стояк, выходящий на крышу. Или отдельная фановая труба.

Примечание. Нельзя объединять общую систему вентиляции и фановый стояк. В этом случае неприятные запахи смогут попадать в жилые помещения.

Укладка трубопровода в траншею

Утепление канализационных труб наружной канализации

После того, как вырыта траншея, приступают непосредственно к монтажу трубопровода.

Внимание! Использование полимерных труб значительно облегчает обустройство канализационной системы на участке. Ниже приводятся советы по работе именно с такими изделиями

При прокладке канализационных труб в земле технология включает следующие этапы.

Работу начинают выполнять от фундамента дома. Выходящую из здания трубу соединяют с магистралью при помощи раструба.

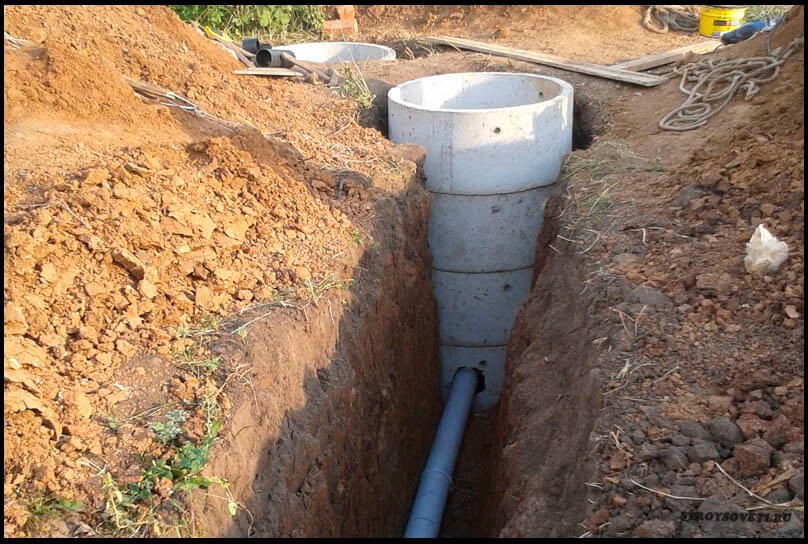

После формирования выхода из здания выполняется укладка канализационных труб в траншею. Для этого кладем их вниз раструбом и приступаем к соединению.

На поверхности трубы ставят отметку, указывающую, на какую глубину изделие должно войти в раструб. Края зачищают от загрязнений, затем канализационную трубу вставляют в раструб до упора.

Прокладка канализационных труб в земле: технологические правила и нюансы
Монтаж канализационных труб

Внимание! Если используется специальная мастика для герметизации труб из полимера, то лучше наносить ее на кромки перед выполнением сварочных работ. Идеальным вариантом было бы, если бы канализацию прокладывали по прямой

Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы. Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы

Идеальным вариантом было бы, если бы канализацию прокладывали по прямой. Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы. Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы.

После завершения монтажных работ повторно проверяют наклон труб.

Для предохранения системы от замерзания используют рулонный или формовой утеплитель. Рулонный материал наматывают на трубопровод в процессе укладки, формовой – надевается на трубу как чехол. Теплоизолирующие материалы для защиты от воды укрывают слоем гидроизоляции.

Траншею засыпают сначала песком (до 15 см), а затем вынутым грунтом. Грунт из канавы предварительно измельчают. Крупные камни удаляют для того, чтобы не повредить пластиковые трубы. Когда слой грунта достигнет 30 см, его тщательно уплотняют по бокам. При дальнейшей засыпке землю трамбуют после каждых 5-6 см.

Прокладка канализационных труб в земле: технологические правила и нюансы
Проверка наклона труб перед засыпкой траншеи

Коммуникации, проложенные в земле, подвергаются довольно серьезным внешним воздействиям: на них давит слой грунта, оказывает влияние влага и низкие температуры. Все требования, предъявляемые к прокладке труб, проверены длительным опытом. Сиюминутная выгода от их нарушения в будущем неизбежно обернется большими потерями.

Монтаж трубопровода

Чтобы элементы трубопровода было легче соединять, на гладкий конец трубы или фитинга наносят силиконовую смазку. Герметик продлевает срок службы резиновых колец уплотнительных, препятствует слипанию элементов, снижает напряжение и трение внутри системы.

Снятие фаски и нанесение герметика

Прокладка канализационных труб в земле: технологические правила и нюансы

Трубы и фасонные части системы канализационнойсобираются согласно схеме, вставляя гладкий конец элемента с нанесенным герметиком в раструб следующей части. При этом оставляется компенсационный зазор — 10 мм.

Зазор компенсационный

Такой зазор компенсирует изменение длины трубы канализационной при перепадах температуры, предотвращает коробление и снимает внутреннее напряжение.

Прокладка канализационных труб в земле: технологические правила и нюансы

После соединения всех частей трубопровода производится фиксирование трубы канализации в полу и к стенам. Креплениеосуществляется хомутами, устанавливая их под раструбом для устранения скольжения.

Профилактика заиливания канализации

Предотвратить формирование маслянистой пленки и отложений из ила и сократить интервал между откачками стоков из резервуара септика можно путем принятия ряда профилактических мер. Главные из них:

  • регулярная промывка стенок и дна резервуара мощной водяной струей с частотой 1 раз в полгода;
  • очистка септика от накопившихся нечистот, включая санацию перед началом зимы;
  • утепление конструкции в регионах с холодными зимами, учет толщины промерзания грунта;
  • использование химических или биологических средств, предотвращающих застой отходов в резервуаре септика и устраняющих зловонный запах в окрестностях.

Соблюдение этих рекомендаций позволяет уменьшить вероятность перетекания нечистот из септика, а также полного выхода ЛОС из строя.

Возможно это будет интересно: Труба дренажная керамическая и канализационная — монтаж и установка

Специфические особенности и порядок укладки внешней канализации

Наружный канализационный выход в загородном доме предназначен для соединения выходного отверстия внутреннего стока с центральной канализацией или резервуаром септика с помощью трубопровода. Монтаж труб внешней канализации проводится с учетом ряда значимых факторов:

  • климатических и погодных условий региона;
  • расстояния до близлежащих природных водоемов, колодцев;
  • характеристик рельефа территории строительства;
  • состава и уровня промерзания грунта;
  • совокупного количества сточных вод в зависимости от числа людей, проживающих в частном доме постоянно;
  • доступности подъездных путей для транспорта ассенизаторов.

Проект монтажа внешней канализационной системы должен в обязательном порядке включать точку размещения вентиляции для предотвращения проникновения зловонных ароматов в помещения дачного дома. Она создается посредством фановой трубы, размещаемой на отрезке магистрали к резервуару септика от строения, или непосредственно на его крышке.

Прокладка канализационных труб в земле: технологические правила и нюансыКанализация в частном доме — схема, глубина укладки канализационных

Монтаж септика выполняется на минимальном доступном уровне рельефа территории размещения, что способствует повышению качества монтажа внешней канализационной системы. Оборудовать ее нужно по прямой относительно выходной трубы внутренней канализации.

Особенности прокладки канализационных труб внутри помещения

Прокладка канализации на отдельном объекте (квартире, частном доме) начинается с проектирования внутренней сети водоотведения с привязкой к помещению. Производится расчет и определение материала труб, их  количества и вида оборудования.

В квартире

Прокладка сети канализационных труб внутриквартирного помещения практически не отличается от подобной системы в частном доме, однако, имеет свои особенности. Перед тем как выполнить разводку и провести установку сантехники, делается предварительная планировка сточной системы, которая включает расположение сантехнических приборов, угол наклона системы, размеры труб и т.д.

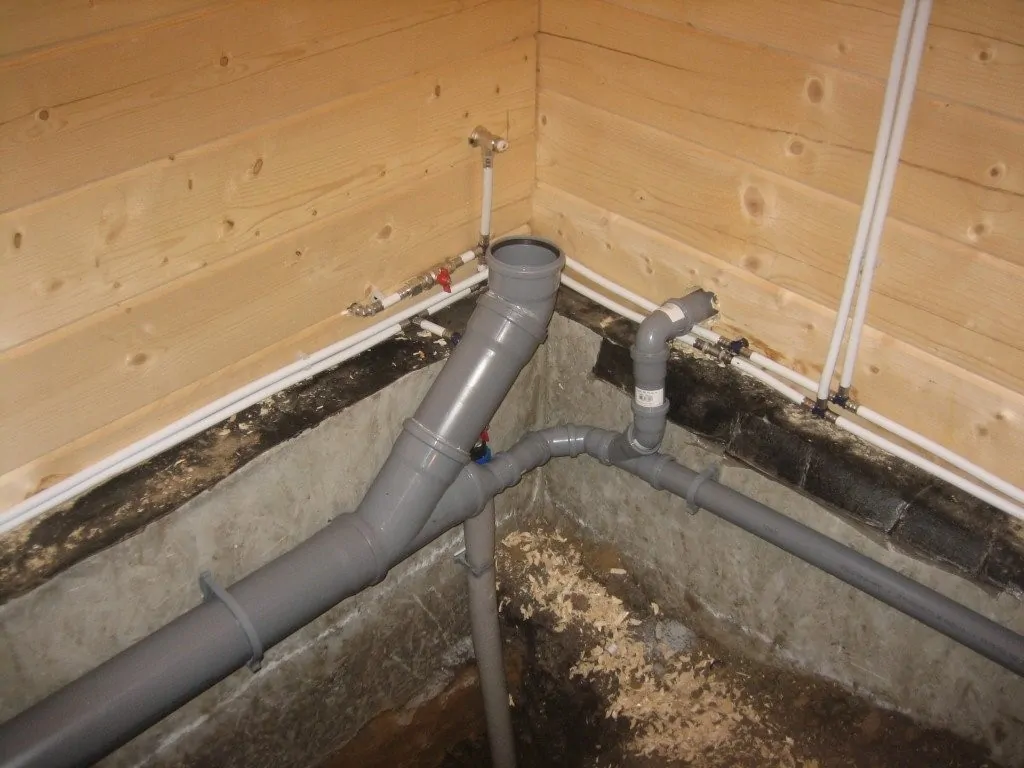

Монтаж канализационного трубопровода внутри помещения начинают с сантехнических приборов и прокладывают через перекрытия или стены до точки вывода из здания.

Прокладка канализационных труб в земле: технологические правила и нюансыРазводка канализации в квартире

При установке должно быть минимальное количество изгибов и поворотов, чтобы не провоцировать засоры. Правильный монтаж имеет небольшое количество соединений и выдерживает необходимый угол наклона, что обеспечивает самоочищение магистрали. Трубы при соединении должны вставляться до полного примыкания, раструбы располагают по течению стоков. По окончании монтажа проверяют герметичность системы на участках разводки и стыковки со стояками.

В частном доме

Прокладка системы канализации в частном доме начинается с составления плана для частного дома. Проектируется он строго индивидуально, с учетом особенностей и расположения всех помещений. Необходимо точно определить расположение стояка или коллекторной трубы, после чего можно спроектировать другие части системы. Стояк

монтируют непосредственно внутри дома открытым или закрытым способом. К сантехническому оборудованию (ванна, раковины, душа и т.д.) от вертикальной конструкции подводится разводка, в соответствующих местах устанавливаются сифоны и ревизии.

Прокладка канализационных труб в земле: технологические правила и нюансыУстановка сточной конструкции в частном доме

Устройство внутренней канализации предусматривает размещение фановой трубы, которую устанавливают на стояк и выводят на крышу дома. В месте соединения монтируют ревизию, после чего под углом выводят на чердак. Она должна размещаться подальше от окон и дверей (не менее 4 м), на разных уровнях с дымоходом и общей вентиляцией. По системе внутренней канализации отработанные воды выводятся через подвал или пространство под полом наружу в септик.

На даче

В пределах дачного участка, как правило, организуется автономная канализационная система, не имеющая выхода к централизованной магистрали. Монтаж внутренних систем в помещении аналогичен как для квартиры, так и для загородного дома. Наружная канализационная сеть состоит из трубопровода, отводящего стоки к накопительному или очистному сооружению. При сезонном проживании не требуется установки сложного и дорогостоящего оборудования, поэтому функцию сбора сточных вод выполняет септик или выгребная яма.

Прокладка канализационных труб в земле: технологические правила и нюансыМонтирование колодцев в грунте

Одним из вариантов утилизации отходов являются станции биологической очистки, представляющие собой наиболее современное и эффективное оборудование.

Популярные статьи  Какой выбрать гвоздезабивной пистолет: ТОП-13 лучших гвоздезабивных пистолетов

ПОВОРОТЫ, СОЕДИНЕНИЯ И ГЛУБИНА ЗАЛОЖЕНИЯ ТРУБОПРОВОДОВ

4.5. Угол между присоединяемой и отводящей трубами должен быть не менее 90°.

Примечание. Любой угол между присоединениями и отводящими трубопроводами допускается при устройстве в колодце перепада в виде стояка и присоединении дождеприемников с перепадом.

4.6. Повороты на коллекторах надлежит предусматривать в колодцах; радиус кривой поворота лотка необходимо принимать не менее диаметра трубы, на коллекторах диаметром 1200 мм и более – не менее пяти диаметров и предусматривать смотровые колодцы в начале и конце кривой.

Повороты коллекторов, сооружаемых с помощью щитовой проходки или горным способом, надлежит принимать согласно СНиП II-91-77.

4.7. Соединения трубопроводов разных диаметров следует предусматривать в колодцах по шелыгам труб. При обосновании допускается соединение труб по расчетному уровню воды.

4.8. Наименьшую глубину заложения канализационных трубопроводов необходимо принимать на основании опыта эксплуатации сетей в данном районе. При отсутствии данных по эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать, для труб диаметром до 500 мм – на 0,3 м; для труб большего диаметра – на 0,5 м менее большей глубины проникания в грунт нулевой температуры, не менее 0,7 м до верха трубы, считая от отметок поверхности земли или планировки. Наименьшую глубину заложения коллекторов с постоянным (малоколеблющимся) расходом сточных вод необходимо определять теплотехническим и статическим расчетами.

Минимальную глубину заложения коллекторов, прокладываемых щитовой проходкой, необходимо принимать не менее 3 м от отметок поверхности земли или планировки до верха щита.

Трубопроводы, укладываемые на глубину 0,7 м и менее, считая от верха трубы, должны быть предохранены от промерзания и повреждения наземным транспортом.

Максимальную глубину заложения труб, а также коллекторов, прокладываемых щитовой проходкой или горным способом, надлежит определять расчетом в зависимости от материала труб, грунтовых условий, метода производства работ.

Требования к канализации

Требования к канализации многоквартирного и индивидуального жилого дома устанавливаются СНИП 2.04.01-85. 2.04.03-85и СНиП 31-02.

Перечислю самые важные:

Для систем канализации необходимо использовать следующие виды труб:

  1. для самотечных систем — бетонные, чугунные, железобетонные, пластмассовые, стеклянные;
  2. для напорных — чугунные, пластмассовые, железобетонные, асбоцементные;
  • Не допускается прокладка канализации в полу жилых комнат, под потолком, в больничных палатах и детских учреждениях, столовых, учебных аудиториях, библиотеках, электрощитовых, трансформаторных;
  • Не допускается соединение вытяжной части канализационных стояков с дымоходами и вентиляционными системами и пересечение канализации с газопроводом.
  • Диаметр выпускного отверстия определяется расчетом. Он не может быть меньше диаметра самого большого стока;
  • Трубопроводы, расположенные вне дома, должны иметь диаметр не менее 150мм;
  • Для очистки и обслуживания сетей обязательно устанавливаются колодцы;
  • Выпуски присоединяются к наружной сети под углом не менее 90 градусов;
  • Длина трубопровода от сантехнического прибора до стояка недолжно превышать 12м;
  • Диаметр всех инженерных коммуникаций следует рассчитывать исходя их специальных формул и нормативов, согласно планируемому объему канализационных стоков и условия эксплуатации канализации.

Трубы для канализации, независимо от материала, должны быть:

  1. Прочными;
  2. С большим сроком службы;
  3. Устойчивыми к внешнему климату и температурам транспортируемых жидкостей;
  4. Морозостойкими;
  5. С гладкими стенками;
  6. Износостойкими;

Как определить глубину укладки трубы?

Самостоятельное строительство канализации требует учета многих факторов и ознакомления с теоретическим материалом, иначе допущенные серьезные ошибки приведут к преждевременному выходу системы из строя.

Септик или выгребная яма?

Конечной точкой приема всех сточных вод является выгребная яма или септик. От их расположения зависит глубина укладки трубопровода. Первый вариант ввиду неудобства пользования рассматривать нет смысла. Да и выгребные ямы постепенно уходят в прошлое с появлением новых технологий. Самый удачный вариант – это септик. Его устанавливают внутрь котлована, стены которого бетонируют, чтобы давление грунта не деформировали стенки емкости.

Глубина закапывания септика зависит от его модели, но при любых параметрах не мене 1,5 м. Важным условием является расстояние агрегата от любой постройки, которое составляет не менее 5 м. Еще один фактор, требующий учета – это уклон трубопровода. По существующим стандартам такой показатель составляет 2–3 см/1 м. п. Зная месторасположения и глубину установки септика, определяется нижняя точка конца канализации. Верхней точкой, то есть началом трубопровода, будет выход из дома. Сделав несложные расчеты можно определить будущую глубину укладки.

Прокладка канализационных труб в земле: технологические правила и нюансы

Промерзание почвы

Одним из важных факторов является уровень промерзания грунта. Здесь надо обратиться в соответствующие инстанции, чтобы узнать показатель для определенной местности. Можно поступить проще и найти в интернете карту с данными обозначениями по каждому региону.

Обычно при самостоятельном строительстве домашней канализаций в южных регионах трубы закапывают на глубину 500 мм. Для центральных регионов с более холодными зимами, глубину увеличивают до 700 мм. Но такие показатели допустимы, если над трубопроводом отсутствуют пешеходные дорожки, подлежащие очистке от снега. Ведь, как известно, слой снега препятствует воздействию мороза на грунт. Определившись с максимальной глубиной промерзания, трубу надо проложить немного ниже этой точки.

Что делать, если невозможно заглубить трубопровод ниже уровня промерзания?

Часто ландшафт или наличие хозпостроек не позволяют поместить септик близко к дому. При его отдалении даже на 15 м уже не получится выдержать на протяжении всей трассы глубину ниже промерзания грунта. Это связано с уклоном трубопровода. Нетрудно рассчитать, что при соблюдении всех параметров конечная точка возле септика будет находиться на такой глубине, что придется копать на весь вылет экскаваторной стрелы. А насколько тогда придется зарывать сам септик?

Сильно заглублять систему нерационально из-за сложности производимых работ и будущего обслуживания самого септика. Плюс, на большой глубине могут вскрыться слои грунтовых вод, которые сразу же затопят всю траншею и котлован. В таких ситуациях на уровень промерзания не обращают внимания, а производят укладку на удобную глубину. Далее, надо сделать качественное утепление трубопровода.

Во многих регионах достаточно будет обмотать трубы утеплителем. Сейчас продается много разных рулонных материалов и в форме скорлупы. Главное, сверху теплоизолятор надо защитить гидроизоляцией, чтобы сберечь его от разрушения. Ну, если зимы уж совсем суровые, хозяину дома придется понести затраты на приобретение греющего кабеля. Его укладывают по трубопроводу под утеплителем. При сильных морозах подогрев не даст замерзнуть стокам внутри системы.

Прокладка канализационных труб в земле: технологические правила и нюансы

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

  • 3 ÷ 3,5 м – в северных регионах РФ;
  • 2,5 ÷ 3 – в средней полосе;
  • 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Популярные статьи  Дровяник своими руками: оптимальная конструкция для хранения поленьев

Траншея имеет свои особенности:

  • Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
  • После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
  • Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
  • Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

  • Трубы укладываются раструбом вниз в подготовленные траншеи.
  • Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
  • Места соединения смазываются специальными составами.
  • Труба вставляется до упора в раструб.
  • Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

  • Земляные работы.
  • Сборка трубопровода.
  • Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

  • Траншеи можно копать вручную или при использовании землеройной техники.
  • Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

Наружные трубы, уложенные в траншеи

  • Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
  • Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
  • При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
  • Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
  • На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
  • На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

  • Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
  • Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
  • Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
  • При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
  • Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
  • Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

  • После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
  • Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
  • Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

http://kanalizaciyam.ru

Использование фитингов в канализационных системах

Фитингами называют специальные приспособления, предназначенные для сборки отдельных участков трубопровода в единую систему. Они могут быть фланцевыми, резьбовыми, самофиксирующимися и компрессионными. Кроме этих, существуют и другие, менее распространенные виды. Использование фитингов позволяет отказаться от дорогостоящей и не всегда удобной сварки, значительно увеличивая скорость сборки водопровода.

Ознакомление с информацией, какие бывают трубы для канализации, позволяет в каждом конкретном случае выбрать для себя наиболее оптимальный вариант. Определяющими факторами обычно выступают условия, в которых будет эксплуатироваться труба. Прежде всего это – тип прокладки (на улице или в помещении), особенности грунта и характеристики стоков (температура, химический состав).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
