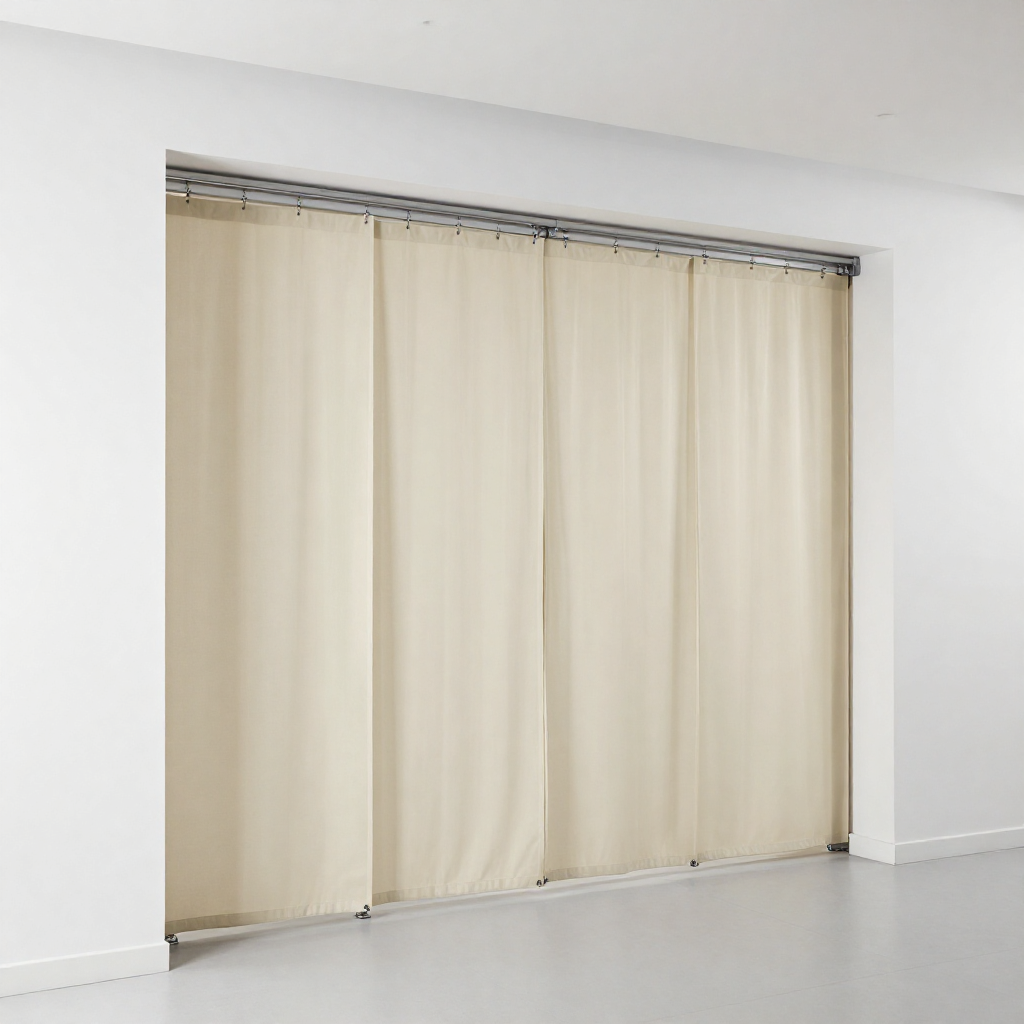

Противопожарные шторы представляют собой рулонные огнезащитные конструкции, предназначенные для перекрытия проёмов, зонирования пространства и предотвращения распространения огня, дыма и теплового потока. В профессиональной среде их также называют противопожарными завесами, экранами или шторными воротами. Основная задача таких систем — сохранить целостность противопожарной преграды, обеспечить безопасную эвакуацию людей и защитить материальные ценности до прибытия пожарных подразделений. Если требуется подобрать оборудование, смотрите в каталоге, где представлены противопожарные шторные ворота, и изучайте характеристики. Специалисты подчёркивают, что эффективность штор напрямую зависит от правильного расчёта предела огнестойкости, класса дымогазонепроницаемости и интеграции с системами автоматической противопожарной защиты. Ошибки в проектировании приводят к тому, что конструкция не выдерживает нормируемое время воздействия пламени, а автоматика срабатывает с задержкой или не срабатывает вовсе.
Назначение и области применения
Противопожарные шторы применяются в торговых центрах, бизнес-центрах, аэропортах, вокзалах, больницах, школах, производственных цехах, складах и подземных паркингах. Они позволяют зонировать большие пространства без возведения капитальных стен, сохраняя визуальную проницаемость и естественное освещение. В отличие от стационарных противопожарных стен, шторы в сложенном состоянии занимают минимум места и не нарушают логистику помещений. При сработке автоматики полотно опускается и формирует огнепреграждение, соответствующее требуемому пределу огнестойкости. Эксперты отмечают, что такие конструкции особенно востребованы там, где необходимо разделить эвакуационные выходы, тамбуры, шахты лифтов и зоны хранения горючих материалов. В производственных зданиях шторы защищают технологические проёмы, через которые проходят конвейеры, трубопроводы и транспортные системы. В общественных зданиях они обеспечивают безопасность путей эвакуации, не создавая препятствий для людских потоков в обычном режиме.
Зонирование и эвакуация
Одной из ключевых функций является обеспечение безопасной эвакуации. Шторы могут перекрывать путь распространению опасных факторов пожара, снижая температуру и концентрацию токсичных продуктов горения. Проектировщики учитывают направление эвакуационных потоков, ширину проходов и время сработки. В ряде случаев шторы работают в паре с системами дымоудаления и подпора воздуха, создавая противодымную защиту. Автоматика получает сигнал от пожарных извещателей, шлейфов АПС или АПЗ и запускает привод. Важно, чтобы опускание полотна не блокировало эвакуационный выход до полного выхода людей, поэтому часто применяются двухпозиционные схемы или задержки сработки. В зданиях с массовым пребыванием людей используются шторы с функцией частичного опускания, которые сначала отсекают дым, а затем полностью перекрывают проём. Для эвакуационных выходов предусматривается ручной релиз и аварийное открывание.
Защита проёмов и технологических отверстий
Шторы устанавливаются в проёмах между отсеками, над разгрузочными воротами, в местах прохода конвейеров и транспортных систем. Они защищают технологические отверстия, которые невозможно закрыть стационарными дверями. Огнезащитная преграда должна выдерживать тепловой поток и прямое воздействие пламени в течение нормированного времени. Для этого полотно изготавливается из стеклоткани, базальтового волокна или иных огнестойких материалов с армированием. Каркас и направляющие также проходят испытания на термостойкость и огнеупорность. Монтажники следят за герметичностью примыканий, чтобы исключить щели, через которые может проникнуть дым. В промышленных условиях шторы защищают трансформаторные подстанции, серверные, склады горюче-смазочных материалов и окрасочные камеры.
Конструктивные особенности
Конструктивно противопожарная штора включает полотно, вал, направляющие, приводной механизм, блок управления и систему крепежа. Полотно сворачивается на вал, который приводится в движение электродвигателем или механическим приводом. Направляющие обеспечивают вертикальное перемещение и фиксацию кромок. В нижней части часто устанавливается утяжелитель, который обеспечивает плотное прилегание к полу. Концевые выключатели контролируют крайние положения. Блок управления интегрируется с пожарной сигнализацией и может работать в автономном режиме при потере питания. Резервное питание позволяет опустить штору даже при отключении электросети. В некоторых моделях предусматривается пневматический привод, который используется во взрывоопасных средах. Механические системы с терморазмыкаемым звеном не требуют электричества и срабатывают при достижении заданной температуры.
Полотно и материалы
Полотно изготавливается из огнестойких тканей, которые не поддерживают горение и не выделяют токсичных веществ при нагреве. Наиболее распространены стеклотканевые и базальтовые материалы с покрытием из силикона, вермикулита или специальных пропиток. Армирование металлической нитью повышает прочность на разрыв. Термостойкость полотна определяется верхним пределом температуры, при которой сохраняются его свойства. Огнеупорность достигается за счёт неорганической основы. Важным параметром является дымогазонепроницаемость, которая обеспечивается плотностью плетения и обработкой кромок. Полотно может быть однослойным или многослойным, с внутренними армирующими слоями. Для декоративных целей выпускаются шторы с цветным покрытием, однако огнезащитные свойства при этом не снижаются.
Каркас, направляющие и привод
Каркас монтируется из стальных профилей, защищённых от коррозии. Направляющие могут быть открытыми или скрытыми, в зависимости от архитектурных требований. Приводной механизм бывает электрическим, пневматическим или механическим с терморазмыкаемым звеном. Терморазмыкаемое звено срабатывает при достижении заданной температуры и освобождает полотно, которое опускается под действием силы тяжести. Электрический привод управляется контроллером, получающим сигналы от датчиков дыма и тепловых извещателей. Блок управления поддерживает самодиагностику и передаёт информацию на пульт диспетчера. В случае аварийного открывания предусматривается ручной релиз. Для тяжёлых полотен используются приводы с повышенным крутящим моментом и редуктором. Концевые выключатели могут быть механическими или магнитными.
Классификация и типы
Противопожарные шторы классифицируются по нескольким признакам: типу привода, способу установки, пределу огнестойкости, классу дымогазонепроницаемости и назначению. Ниже приведён перечень основных типов, которые встречаются в проектной практике.
- Шторы с электрическим приводом — управляются автоматикой и интегрируются с АПС.
- Шторы с механическим приводом — срабатывают от терморазмыкаемого звена.
- Шторы с пневматическим приводом — используются в агрессивных средах.
- Стационарные шторы — монтируются в проём на постоянной основе.
- Мобильные шторы — могут перемещаться между зонами.
- Шторы вертикального опускания — наиболее распространённый тип.
- Шторы горизонтального сдвига — применяются в стеснённых условиях.
- Шторы с пределом огнестойкости EI 30, EI 60, EI 90, EI 120.
- Шторы с классом дымогазонепроницаемости по ГОСТ.
- Шторы для эвакуационных выходов — с задержкой сработки.
- Шторы для технологических проёмов — с усиленным полотном.
- Шторы для зонирования — с декоративным покрытием.
Каждый тип имеет свои преимущества и ограничения. Например, электрические модели требуют подключения к сети и регулярного обслуживания, но обеспечивают точную настройку и интеграцию с умными системами. Механические аналоги надёжны при отключении электричества, но не позволяют дистанционно управлять положением полотна. Выбор зависит от класса функциональной пожарной опасности здания, интенсивности эксплуатации и требований надзорных органов.
Автоматика и интеграция
Современные противопожарные шторы оснащаются блоками управления, которые поддерживают протоколы обмена данными с системами АПС и АПЗ. Контроллер получает сигнал от пожарного извещателя, шлейфа или адресной панели и запускает привод. Время сработки регламентируется и обычно не превышает нескольких секунд. Автоматика отслеживает положение полотна, состояние питания и исправность датчиков. При потере основного питания переключается на резервный аккумулятор. В системе могут быть предусмотрены датчики дыма, тепловые извещатели, датчики положения и концевые выключатели. Интеграция с дымоудалением и подпором воздуха позволяет создавать комплексную противодымную защиту. Диспетчер получает информацию о состоянии штор на пульт и может управлять ими вручную.
Монтаж и пусконаладка
Монтаж противопожарных штор выполняется по проекту, разработанному с учётом строительных норм и требований пожарной безопасности. Специалисты проверяют геометрию проёма, несущую способность конструкций, наличие закладных деталей и точек подключения к электросети. После установки каркаса и направляющих монтируется вал с полотном и привод. Затем выполняется подключение блока управления к шлейфам пожарной сигнализации. Пусконаладка включает настройку концевых выключателей, проверку сработки от датчиков, тестирование автономного режима и резервного питания. Результаты фиксируются в акте и протоколе испытаний.
- Обследование объекта и разработка проектной документации.
- Подготовка проёма, монтаж закладных деталей и крепежа.
- Установка направляющих и каркаса шторы.
- Монтаж вала, полотна и приводного механизма.
- Подключение блока управления к системе АПС и электросети.
- Настройка концевых выключателей и параметров сработки.
- Проверка автономного режима, резервного питания и ручного релиза.
- Комплексные испытания с имитацией пожарного сигнала.
- Оформление исполнительной документации и передача объекта.
Сертификация и нормативы
Противопожарные шторы подлежат обязательной сертификации. Пожарный сертификат подтверждает соответствие предела огнестойкости, дымогазонепроницаемости и класса пожарной опасности. Декларация соответствия оформляется на основании протоколов лабораторных испытаний. ГОСТ и СНиП регламентируют методы испытаний, требования к монтажу и эксплуатации. Проектировщики обязаны ссылаться на действующие нормативы и учитывать класс функциональной пожарной опасности здания. Отсутствие сертификата делает конструкцию нелегитимной и создаёт риски при проверках надзорных органов. В сопроводительной документации указываются предел огнестойкости, класс дымогазонепроницаемости, тип привода и условия эксплуатации.
Обслуживание и испытания
Техническое обслуживание проводится по регламенту, не реже одного раза в квартал. Специалисты проверяют целостность полотна, состояние направляющих, работу привода и блока управления. Очистка от пыли и смазка трущихся узлов продлевают срок службы. Испытания сработки выполняются с имитацией сигнала от пожарного извещателя. Проверяется время опускания, плотность прилегания к полу, работа концевых выключателей и автономного режима. Результаты заносятся в журнал. При выявлении дефектов проводится ремонт или замена элементов. Регулярное обслуживание гарантирует надёжность в экстренной ситуации. В журнале фиксируются дата, вид работ, выявленные неисправности и отметка об устранении.
Преимущества и ограничения
К преимуществам противопожарных штор относятся компактность, быстрый монтаж, возможность зонирования без капитальных стен, интеграция с автоматикой и сохранение полезной площади. Ограничения связаны с необходимостью регулярного обслуживания, зависимостью электрических моделей от питания и ограниченным временем сработки. Механические системы не требуют электричества, но не позволяют дистанционно управлять положением. При выборе учитываются климатические условия, влажность, агрессивность среды и интенсивность использования. В некоторых случаях шторы комбинируются с противопожарными воротами и дверями для создания многоуровневой защиты.
Заключение
Противопожарные шторы являются важным элементом системы пожарной безопасности. Они обеспечивают зонирование, защиту проёмов и эвакуационных путей, интегрируются с автоматикой и работают в автономном режиме. Правильный подбор, сертификация, монтаж и обслуживание позволяют сохранить жизни людей и материальные ценности. Эксперты рекомендуют доверять проектирование и установку специализированным организациям, имеющим допуски и опыт. Только комплексный подход превращает шторы в надёжную огнезащитную преграду, соответствующую современным требованиям. В условиях ужесточения нормативов пожарной безопасности такие конструкции становятся неотъемлемой частью инженерных систем зданий и сооружений.
