Сечение провода по току и мощности: таблица и правила расчета

Коэффициенты

Существуют определенные условия, при которых сила тока внутри проводки может повышаться или понижаться. К примеру, в открытой электрической проводке, когда провода укладываются по стенам или потолку, сила тока будет повышенной, чем в закрытой схеме. Это связано напрямую с температурой окружающей среды. Чем она больше, тем большей силы тока может данный кабель пропускать.

То есть, получается так, что если в один лоток, гофру или трубу укладываются сразу несколько проводов, то внутри проводки температура будет повышенной за счет нагрева самих кабелей. Это приводит к тому, что допустимая нагрузка тока снижается на 10-30 процентов. То же самое касается и открытой проводки внутри отапливаемых помещений. Поэтому можно сделать вывод: при проведении расчета сечения кабеля в зависимости от нагрузки тока при повышенных температурах эксплуатации можно выбирать провода меньшей площади. Это, конечно, неплохая экономия. Кстати, таблицы снижающих коэффициентов в ПУЭ тоже есть.

Сечение провода по току и мощности: таблица и правила расчета

Есть еще один момент, который касается длины используемого электрического кабеля. Чем длиннее разводка, тем больше потери напряжения на участках. В любых расчетах используются потери, равные 5%. То есть, это максимум. Если потери будут больше данного значения, то придется увеличивать сечение кабеля. Кстати, самостоятельно рассчитать токовые потери несложно, если знать сопротивление проводки и токовую нагрузку. Хотя оптимальный вариант – использовать таблицу ПУЭ, в которых установлена зависимость момента нагрузки и потерь. В данном случае момент нагрузки – это произведение мощности потребления в киловаттах и длины самого кабеля в метрах.

Разберем пример, в котором установленный кабель длиною 30 мм в сети переменного тока напряжением 220 вольт выдерживает нагрузку 3 кВт. При этом момент нагрузки будет равен 3*30=90. Смотрим в таблицу ПУЭ, где показано, что этому моменту соответствуют потери 3%. То есть, это меньше номинала в 5%. Что допустимо. Как уже было сказано выше, если расчетные потери превысили бы пятипроцентный барьер, то пришлось бы приобретать и устанавливать кабель большего сечения.

В настоящее время алюминиевые провода в разводках используются редко. Но необходимо знать, что их сопротивление больше, чем у медных, в 1,7 раза. А, значит, и потери у них во столько же раз больше.

Сечение провода по току и мощности: таблица и правила расчета

Что касается трехфазных сетей, то здесь момент нагрузки больше в шесть раз. Это зависит от того, что сама нагрузка распределяется по трем фазам, а это соответственно тронное увеличение момента. Плюс двоенное увеличение за счет симметричного распределения потребляемой мощности по фазам. При этом в нулевом контуре ток должен быть равен нулю. Если распределение по фазам несимметричное, а это приводит к увеличению и потерь, то придется рассчитывать сечение кабеля по нагрузкам в каждом проводе по отдельности и выбирать его по максимальному расчетному размеру.

Длина и сечение

Расчет сечения кабеля по мощности просто необходимо использовать для определения его длины. Эти данные важны при создании удлинителей большой длины. Полученные точные значения необходимо при этом увеличивать на 10-15 см. Этот запас необходим для осуществления коммутации при помощи пайки, сварки или обжима.

Сечение провода по току и мощности: таблица и правила расчета

В строительстве рассчитывается сечение кабеля по показателям мощности и длины на этапе проектирования электропроводки

Это очень важно, особенно для тех коммуникаций, которые будут подвергаться значительным или дополнительным нагрузкам

В быту расчет длины провода производят по следующей формуле:

I=P/U*cosφ, где:

  • Р — мощность (Вт);
  • I — сила тока (А);
  • U — напряжение (В);
  • cosφ — коэффициент, который равен 1.

Сечение кабеля предварительно следует найти в таблице. Формула поможет определить правильную длину провода.

Данные о потреблении электроприборов

Для более-менее точных вычислений необходимо знать совокупную нагрузку в сети – мощность и силу тока (или хотя бы паспортную мощность) бытовых электроприборов. Обычно выполняется расчет сечения провода по мощности, сила тока рассчитывается дополнительно при необходимости.

Группа Тип оборудования Примерная мощность, кВт
Освещение (лампы) Накаливания 0,005…0,1
Люминисцентная 0,005…0,08
Галогенная и металлогалогенная 0,015…0,23 (1 для промышленных)
Газоразрядная 0,015…0,5
Светодиодные 0,002…0,1
Светодиодные ленты 0,005…0,1
Отопление и нагревание воды Котел электрический 6…28
Тепловентиляторы, электрические нагревательные панели, инфракрасные обогреватели, масляные батареи, электрокамины и так далее 0,4…13
Водонагреватели накопительные (баки) 1,5…10
Водонагреватели проточные 1,2…27
Бытовая техника Холодильники 0,2…1
Стиральные и сушильные машины 0,4…2,8 (в зависимости от наличия нагрева)
Посудомоечные машины 0,5…2
Микроволновые печи 0,5…1,2
Хлепопечки, мультиварки 0,4…1
Чайники электрические 0,5…3
Плиты электрические (варочные поверхности и духовые шкафы) 2…15
Утюги 0,7…3,3
Фены, плойки, щипцы для завивки 0,8…2,5
Телевизоры, компьютеры, проигрыватели и так далее 0,2…1
Мелкая техника 0,1…1

Точные данные необходимо уточнять по техническому паспорту прибора, учитывая ПИКОВУЮ мощность.

Алюминиевый провод

В достаточно большом количестве домов и квартир еще присутствует электрическая разводка алюминиевым кабелем. Ничего плохого о нем сказать нельзя. Алюминиевый кабель прекрасно служит, и как показала жизнь, срок его эксплуатации практически ничем не ограничен. Конечно, если правильно подобрать его по току и грамотно провести соединение.

Так же как и в случае с медным кабелем, проведем сравнение алюминиевого по сечению, силе тока и мощности. Опять-таки, не будем рассматривать все, возьмем только ходовые параметры.

Сечение провода по току и мощности: таблица и правила расчета

  • Кабель сечением 2,5 мм² выдерживает силу тока, равную 16 А, и мощность потребителя 3,5 кВт.
  • 4 мм² – 21 А – 4,6 кВт.
  • 6 – 26 – 5,7.
  • 10 – 38 – 8,4.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор Вероятная мощность, Вт
Стиральная машина 4000
Микроволновка 1500-2000
Телевизор 100-400
Экран Э
Холодильник 150-2000
Чайник электрический 1000-3000
Обогреватель 1000-2500
Плита электрическая 1100-6000
Компьютер (тут всякое возможно) 400-800
Фен для волос 450-2000
Кондиционер 1000-3000
Дрель 400-800
Шлифовальная машина 650-2200
Перфоратор 600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Популярные статьи  Как устранить засор в трубах в домашних условиях: лучшие средства и способы прочистки

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Сечение провода по току и мощности: таблица и правила расчета

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Плотность тока

Опытным путем было определено, что сила тока в бытовой электропроводке колеблется от 6 до 10 А. Это означает, что прохождение тока силой 10 А по медному проводнику 1мм2 не вызывает перегрева изоляции. Протекание тока с такими показателями может продолжаться сколь угодно долго не вызывая необратимых изменений в конструкции кабеля. Превышение этого показателя неизбежно приведет к увеличению плотности тока и перегреву и оплавлению изоляции и преждевременному выходу из строя.

Таблица расчета сечения кабеля по току и мощности позволяет, не прибегая к сложным вычислениям, с достаточной степенью точности определить основные параметры будущей электропроводки. Однако для обеспечения абсолютной безопасности и надежности на этапе проектирования лучше воспользоваться услугами инженера – электрика, а вот монтаж можно провести самостоятельно.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2 Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, Вт
0.5 6 1300
0.75 10 2200
1 14 3100
1.5 15 3300 10 2200
2 19 4200 14 3100
2.5 21 4600 16 3500
4 27 5900 21 4600
6 34 7500 26 5700
10 50 11000 38 8400
16 80 17600 55 12100
25 100 22000 65 14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

  1. Для примера обозначим некоторые из них:
  2. Чайник – 1-2 кВт.
  3. Микроволновка и мясорубка 1,5-2,2 кВт.
  4. Кофемолка и кофеварка – 0,5-1,5 кВт.
  5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Популярные статьи  Строим помпейскую печь для пиццы своими руками: пошаговая инструкция

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Калькулятор расчета сечения кабеля

Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.

Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

  • высокая прочность;
  • упругость;
  • стойкость к окислению;
  • электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Материалы для изготовления проводов

Как правило, монтаж электропроводки в частном доме или квартире делают с использованием трехжильных проводов. Причем у каждой жилы — отдельная изоляция, все они имеют различную расцветку – коричневый, синий, желто-зеленый (стандарт). Жила – это именно та часть провода, по которой протекает ток. Она может быть как однопроволочной, так и многопроволочной. В некоторых марках провода используется хлопчатобумажная оплетка поверх жил. Материалы для изготовления жил проводов:

  1. Сталь.
  2. Медь.
  3. Алюминий.

Иногда можно встретить комбинированные, например, медный провод многопроволочный с несколькими стальными проводниками. Но такие использовались для осуществления полевой телефонной связи – по медным передавался сигнал, а стальные использовались по большей части для проведения крепления к опорам. Поэтому в этой статье о таких проводах разговор идти не будет. Для квартир и частных домов идеальным оказывается медный провод. Он долговечный, надежный, характеристики намного выше, нежели у дешевого алюминия. Конечно, цена медного провода кусается, но стоит упомянуть о том, что его срок службы (гарантированный) — 50 лет.

Как правильно произвести расчет по другим показателям

При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.

Популярные статьи  Русская печь своими руками: порядовая кладка

По току

Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.

Сечение, мм2 Ток, А по типу прокладки
Открытый Одна труба
2 одножильных 3 одножильных 4 одножильных 1 двухжильный 1 трехжильный
0,5 11
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 21
2,5 30 27 25 25 25 24
3 34 32 28 26 28 24
4 41 38 35 30 22 27

По длине

В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.

Мощность, Вт Ток, А 1,5 мм2 2,5 мм2 4 мм2 6 мм2
500 2,5 100 м 165 м 265 м 395 м
1000 4,6 м 30 м 84 м 135 м 200 м
1500 6,8 м 33 м 57 м 90 м 130 м
2000 9 м 25 с 43 м 68 м 100 м
2500 11,5 м 20 м 34 м 54 м 80 м
3000 13,5 м 17 м 29 м 45 м 66 м
3500 16 м 14 м 24 м 39 м 56 м
4000 18 м 21 м 34 м 49 м
4500 20 м 19 м 30 м 44 м

По нагрузке

Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.

Разность напряжения, % Момент нагрузки по сечению провода
1,5 2,5 4 6
1 108 180 288 432
2 216 360 576 864
3 324 540 864 1296
4 432 720 1152 1728
5 540 900 1440 2160

Трёхфазная электрическая сеть

Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:

  1. Составляется список домашних электроприборов.
  2. На основании документации или таблицы указывается номинальная мощность.
  3. Устанавливается возможность эксплуатации техники при единовременной нагрузке.
  4. Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
  5. Номинальная мощность оборудования умножается на поправочный коэффициент.
  6. Все данные суммируются.
  7. Находится значение в таблице и к нему прибавляется еще 15 %.

По напряжению

Программа для расчета падения напряжения на кабеле

Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:

  • длины провода – при увеличении напряжение падает;
  • площадь поперечного сечения – при увеличении снижается падение напряжения;
  • удельное сопротивление проводника – стандартный размер 1 мм2/1 м.

Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:

  1. Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
  2. На основании таблиц ПУЭ устанавливается сечение провода по току.
  3. Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
  4. Находится падение напряжения по формуле ΔU=I*R.
  5. Вычисляется процент падения напряжения ΔU/U.

Если результат больше 5 %, подбирается кабель с большим сечением.

По плотности тока

Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.

Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.

По маркировке проводов

Кабель ВВГ-нг

Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.

Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

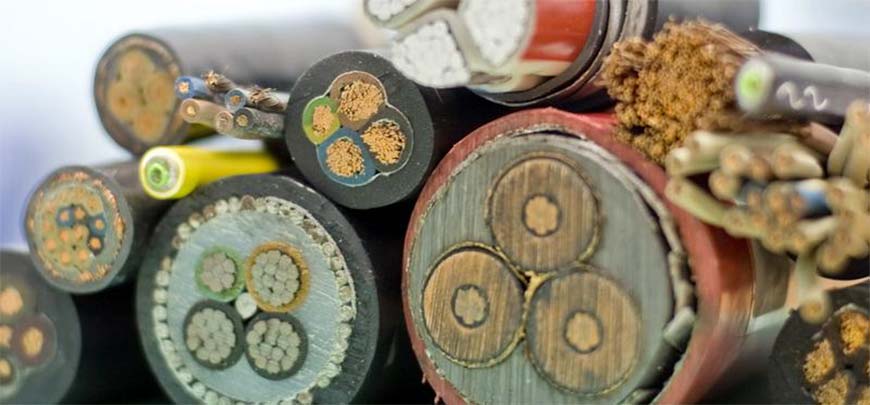

Сечение провода по току и мощности: таблица и правила расчета

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

  • общее количество электротехнических устройств, находящихся в помещении;
  • совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
  • затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Это интересно: Самодельные приспособления для гаража

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
