Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Виды стрипперов

Все съемники условно делятся на три вида:

  • ручного действия;
  • полуавтоматического;
  • автоматического.

Принцип действия у всех один: надрез оболочки на нужную глубину с последующим ее стягиванием. Рассмотрим, особенности их устройства и имеющиеся отличия.

Ручные инструменты

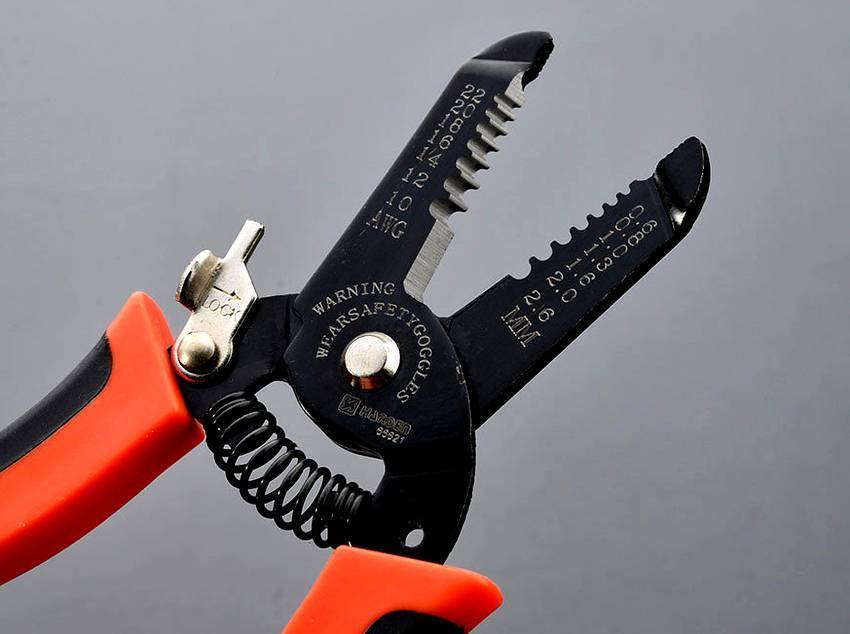

Самые простые и недорогие. Некоторые похожи на клещи. Рабочая часть снабжена специальным вырезом и регулировочным винтом, с помощью которого производится настройка на провод определенного сечения.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Другой вариант несколько сложнее. Неопытный пользователь может спутать его с плоскогубцами. Некоторое сходство действительно есть. Только с внутренней стороны губок сделано множество поперечных прорезов с острыми кромками, с разными радиусами под жилы определенного сечения (но не более 6 кв.мм.). Некоторые производители выпускают ручные устройства с функцией опрессовки (обжима) наконечников.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Алгоритм действия простой. В выемку на губках закладывается провод, затем пользователь сжимает подпружиненные рукояти (как плоскогубцы) и круговым движением надрезает и стягивает изоляцию.

Полуавтоматические модели

С ними работать еще проще. Провод вставляется в соответствующее гнездо и производится нажим. Даже кругового подрезающего движения делать не нужно. С некоторыми полуавтоматами можно резать жилы и выполнять опрессовку наконечников.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Автоматические стрипперы

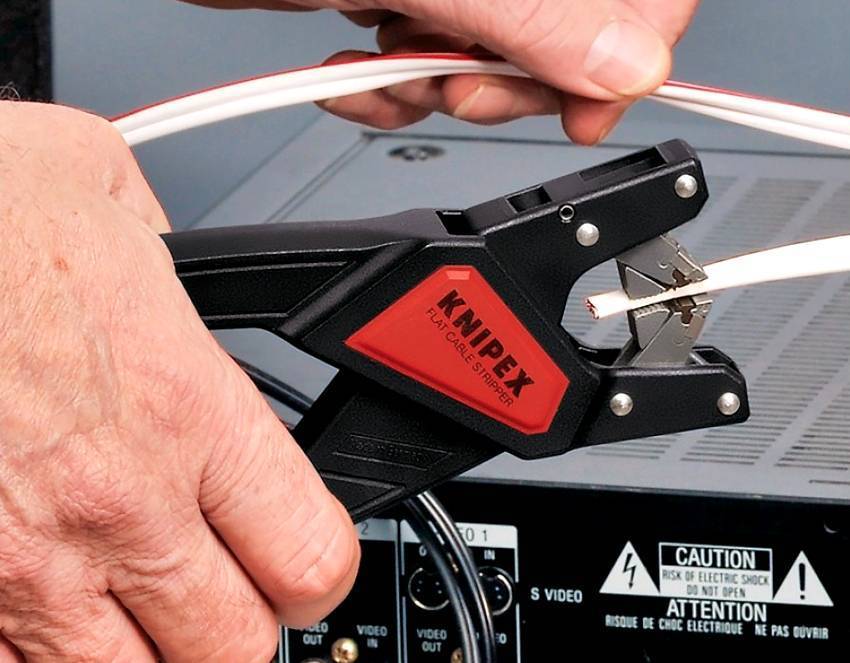

Весьма производительные устройства больше подойдут профессионалам. От полуавтоматических моделей отличаются широким набором функций. Устройство самостоятельно определяет диаметр провода. С ним можно снимать оболочку круглого и прямоугольного сечения и даже одновременно очистить несколько жил за один раз. Удобная штука, но стоит дороже ручных и полуавтоматических.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Другой вариант слега похож на заклепочник. Предназначен для зачистки тонких проводов, до 4 кв.мм в поперечнике. Операция производится одним движением. Есть ограничение по длине очищаемого участка. Если ее недостаточно, операцию можно повторить.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Дополнительные функции

Поскольку электромонтажные работы часто производятся не в мастерской, а в «полевых» условиях, специалистам не особенно удобно носить с собой много инструментов. Производители учли этот нюанс.

Кроме основной операции, универсальные модели могут работать как бокорезы, отвертки и индикаторы напряжения, зачищать телевизионные и интернет кабели, обжимать различные наконечники. С последней операцией лучше справляется специальное приспособление – кримпер. Но при несложном монтаже и универсальным девайсом можно обжать наконечник или клемму вполне сносно.

Конструкция

Конструктивно съемник имеет 4 вида лезвий для разных работ:

ножи с автоматической регулировкой кольцевого надреза

клык-нож для продольного разреза

лезвия для снятия изоляции с самих жил провода. Рассчитаны на сечение от 0,2мм2 до 4мм2

внешний выдвижной вспомогательный нож для дополнительных работ, если первые три ножа не могут быть использованы. Он может быть зафиксирован в трех разных положениях.

Бывает полезен при разделке кабеля с веревкой или нитями внутри. А еще им можно перерезать пластиковые хомуты крепления или просто точить карандаши.Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

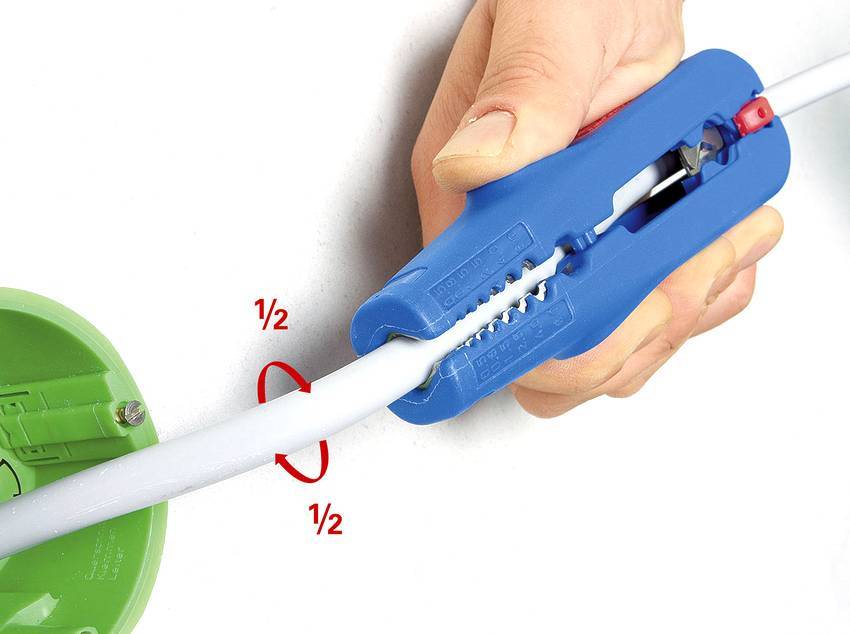

Самое главное преимущество и отличие Jokari N15 от других аналогов — это отверстие в верхней части корпуса для пропуска через него длинных кусков кабеля. (У книпекса в более поздних моделях также появился подобный нож с отверстием в корпусе. Ознакомиться можно здесь.)

И эта длина не будет ограничена размерами самого съемника. Такой съем изоляции бывает просто необходим в больших распредшкафах, когда автоматы стоят сверху, а шинка заземления в самом низу. Вот и приходится разово зачищать внешнюю оболочку на 0,5м и более.Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Просто пропускаете кабель через отверстие и с небольшим усилием вытягиваете стриппер на себя, разрезая изоляцию на необходимую длину. Такой способ идеально подходит для кабеля NYM.Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Кроме NUM можно резать и другие круглые марки кабеля — ВВГнг, многопарные UTP.

Изоляция с провода ПВС снимается плохо и то, если сечение от 4мм2 и выше.

А вот с кабелем с резиновой изоляцией КГ работать вообще не получится, хотя он и круглой формы.

Для удобной переноски ножа на боковой поверхности имеется прищепка. Ее можно удобно пристегнуть на пояс или карман и освободив таким образом руки без проблем работать на высоте, стремянке или лестнице под потолком.Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Для того, чтобы инструмент не был постоянно в открытом состоянии имеется защелка. При этом две половинки закрываются очень плотно. Жилу в таком положении просунуть между ножами не получится, придется его каждый раз приоткрывать.

Например у Knipex аналогичного исполнения, можно снять изоляцию именно с самой жилы, даже когда обе половинки защелкнуты.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

jokari и knipex в закрытом состоянии

Все ножи у стриппера Jokari 15 золотистого цвета, так как покрыты они титановым напылением. Это обеспечивает большую износостойкость и долговечность инструмента.

Однако помните, что все это напыление не спасает, когда нож попадает на медь. А если вы при этом еще и прижмете поглубже или начнете тянуть поперек, то вмятины и дефекты в этом случае гарантированы. Особенно если это моножила.Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Стрипперы бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Для обработки витой пары используются специальные виды щипцов

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Популярные статьи  Что делать если замерзает дымоход газовой колонки: эффективные способы защиты дымовой трубы

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Стрипперы бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Для обработки витой пары используются специальные виды щипцов

Толщина провода и величина тока

При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.

Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.

Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов
Схема влияния поперечного сечения провода на величину тока

Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов
Уменьшение сечения провода

Критерии выбора

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Внешне этот небольшой станок напоминает плоскогубцы, однако во внутренней части прижимов находится несколько отверстий разного размера с лезвиями по краям. Это позволит работать с материалом любого типоразмера. Самые хорошие модели имеют в корпусе гнезда с обозначенным размером, поэтому устранить изоляцию с провода не вызовет никаких сложностей. Края кабеля получатся идеальными.

После непродолжительного нажима, механизм сомкнет полукруглые лезвия, тем самым перерезая материал изоляции поперек. Обзор популярных моделей показал, что некоторые из них оснащены механизмами, которые самостоятельно определяют и подстраиваются под сечение кабеля. Ограничитель не позволит зацепить соседний участок. Также можно встретить приспособление, которое оснащено ножками с клиновидными вырезами, позволяющими подстраиваться под диаметр кабеля посредством регулировочного винта

На какие аспекты следует обращать внимание в процессе выбора клещей?

Характеристика Описание
Форма Главной проблемой при выборе приспособления, которая зачастую при водит к ошибкам, считается обилие его форм, которые вводят покупателя в заблуждение. Устройство может быть изготовлено в виде пассатижей с губками прямого типа, либо рабочая поверхность будет иметь изогнутую форму и захватом торцевого типа. Однако с их помощью можно будет добраться до самых труднодоступных участков. Также товары российского производства могут иметь специальные отверстия с лезвиями, которые расположены сбоку.
Материал В зависимости от разновидности используемого приспособления, может быть задействовано различное сырье. Инструментальная сталь используется для изготовления рычажных конструкций, в которых рукоятки производители покрывают специальным изоляционным пластиком. Также имеются прорезиненные вставки на основе стекловолокна и полиамида. Также можно встретить модели, оснащенные металлическими лезвиями и пластиковым корпусом. Именно такой вариант лучше приобрести для домашнего использования.
Глубина среда и диапазон сечения Каждый инструмент будет работать в обозначенном производителем диапазоне сечения. Стандартным считается набор, рассчитанный на 0,2-0,5 мм или 6-10 мм. Для микродиапазонов используется стриппер на 0,02-0,2 мм. В большинстве случаев также имеется специальный ограничитель. В качестве такого выступает пластиковый или металлический элемент. Он применяется для фиксации жилы в обозначенном положении. Таким образом, человек не сможет вставить провод глубже, чем это возможно. Присутствует возможность регулировки. Это крайне полезная опция для тех, кто привык выполнять монотонные манипуляции каждый день.
Вес и размер Инструмент имеет длину 14-22 см и ширину 1-3 см. Высота достигает отметки 6-13 см. Вес изделия составит 50-450 г.

Назначение и принцип действия

Стриппер – электромонтажный, зачастую шарнирно-губцевый инструмент, специально разработан для снятия изоляции на конце провода и/или на удалении от края. В электромонтажных работах его используют для поперечной или продольной разделки изоляционного слоя кабелей. Также инструмент способен резать изоляцию и откусывать провода, выполнять спрессовывание (опрессовку) участков проводки, обжим втулковых наконечников, заменяя тем самым кримпер.

Преимущество стриппера, если сравнивать его с теми же ножами или бокорезами, которые все-таки иногда используют для снятия изоляционного слоя проводов, заключается в аккуратности работы. Удаление внешней изоляции выполняется без опасности повреждения внутреннего слоя, покрывающего металлическую жилу, а удаление внутренней изоляции происходит без нарушения целостности токонесущей жилы.

Принцип работы стандартного инструмента заключается в обработке проводника двумя встречными ножами, форма каждого из которых представляет собой половину окружности.

При смыкании лезвий образуется полная окружность, калибр которой соответствует диаметру жилы, а значит, прорезается только изоляционный слой без повреждения металлической сердцевины. Далее достаточно потянуть за сам провод, двигая инструмент вокруг жилы, и изоляционный слой без усилий сползает с его конца.

Материал

В зависимости от вида стриппера и бренда, для производства этого инструмента применяют порой совершенно разные материалы. Например, рычажные модели изготавливают из инструментальной стали, где рукояти покрыты изоляционным пластиком с резиновыми вставками, высокопрочного полиамида с изолирующими свойствами или/и стекловолокна.

Другие варианты могут быть полностью из пластика со вставками металлических лезвий.

Форма

Для стрипперов характерным является разнообразие форм. Так инструмент может быть выполнен в виде пассатижей с прямыми губками, либо же с изогнутой рабочей частью и торцевым захватом, что позволяет работать в условиях ограниченного пространства.

Популярные статьи  Установка металлической двери своими руками: поэтапная инструкция

Также стриппер бывает цилиндрического вида, где отверстия с лезвиями под определенный диапазон диаметров проводки находятся сбоку.

Размеры и вес

Длина инструмента обычно составляет 140 – 220 мм, ширина 10 – 30 мм, а высота 60 – 130 мм. Весят стрипперы в среднем от 50 до 350 г.

Регулировка диаметра и глубины реза

Способность регулировки очень важна, так как именно от нее зависит качество реза и целостность оголенных жил. Многие электромонтажники отказываются от автоматического инструмента в пользу механического, так как не доверяют приспособлениям и привыкли самостоятельно устанавливать или выбирать нужные параметры.

Образец универсальных клещей. Для оголения жил не нужны специальные гнезда – инструмент автоматически настраивается на нужный диаметр, при этом может зачищать одновременно 2 и более проводов

Для регулировки глубины в некоторых видах стрипперов установлен ограничитель – небольшая пластиковая или металлическая деталь, фиксирующая жилы в определенном положении. Дальше ограничителя провод просто не вставить, поэтому рез осуществляется строго по заданной глубине, например, 10 мм.

Рассмотрим, как происходит работа с регулируемым инструментом. В качестве образца – простейшие кусачки.

Регулировка осуществляется вручную, с помощью винта, вставленного в одну часть режущего механизма. Изоляция ручек рассчитана на 1000 V
Никаких меток или шкалы на инструменте нет, поэтому диаметр настраивается «на глазок»

Подкручиваем винт, вставляем провод и аккуратно нажимаем на ручки
Чтобы снять отрезанный кусок полимерной изоляции, осторожно тянем ручки на себя, вследствие чего пленка соскальзывает и провод оголяется
Пользоваться регулируемым инструментом без точной шкалы рекомендуем только опытным монтажникам, набившим руку на работе с проводами различного диаметра

Если требуется максимальная точность, приобретайте автомат или отдайте предпочтение стрипперу для снятия изоляции с набором отверстий под разный диаметр.

Дополнительные возможности

Некоторые стрипперы многофункциональны, то есть снятие полимерной изоляции – это одно из назначений, возможно, и основное. Например, многие клещи, даже автоматические, часто оснащены небольшим лезвием. Оно служит для обрезания провода для нужной длины перед его зачисткой.

Универсальные клещи для витой пары имеют два рабочих гнезда, маркированные как 8P и 6P – они рассчитаны не только на зачистку, но и на обжим сетевых и телефонных коннекторов

Виды стрипперов

Обжимные клещи для опрессовки наконечников проводов. В зависимости от конструкции и принципа удаления изоляции, различают простые ручные, полуавтоматические и автоматические съемники.

Ручной стриппер для проводов

Ручной съемник изоляции. Данный самый простой вид зачистки представляет собой клещи, в губках которого имеются выемки с заостренными краями. Снятие защитного изолирующего слоя происходит при круговом его подрезании режущими кромками выемок в ходе их сжатия рукоятями. Для того чтобы не разводить губки клещей, между ними установлена возвратная пружина. Для того чтобы такой зачисткой не могли пораниться маленькие дети, на ней имеется специальный блокиратор рукояток.

Такая зачистка имеет сравнительно небольшие размеры и вес. Длина ее обычно составляет 180-190 мм, вес – не более 200 г.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Полуавтоматический стриппер

Зачистка полуавтоматического типа. Полуавтоматическая зачистка представляет собой инструмент, имеющий следующую конструкцию:

  • Две рукоятки с расположенной между ними пружиной;
  • Рабочая, раздвигающаяся на две части головка, внутри которой расположены два подвижных элемента: состоящий из двух половинок острый нож с выемками под определенные диаметры проводников и зажим фиксатор для проводника.

Снятие защитного слоя с проводников при помощи такой зачистки происходит следующим образом:

  1. Зачищаемый конец провода вставляется в соответствующую его диаметру выемку;
  2. Нажатием на рукоятки происходит подрезание изоляционного слоя в одной половинке раздвижной рабочей головки и фиксация провода в другой;
  3. Полное нажатие рукоятей приводит к разъединению двух частей рабочей головки и снятию подрезанного участка изоляции с проводника.

В некоторых моделях такой зачистки между рукоятей часто имеется приспособление для резки проводов. Наглядно посмотреть устройство и принцип работы подобного съемника можно в видео в конце статьи.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Автоматический стриппер

Наиболее распространенная конструкция автоматического стриппера состоит из следующих частей:

  • Два рычага;
  • Две подвижные губки, одна из которых подрезает изоляцию, вторая фиксирует проводник;
  • Раздвижное, состоящее из двух частей основание, расположенное под губками.

При снятии изоляции одна из подвижных губок прижимается к основанию, подрезает изоляционный слой провода, вторая – фиксирует провод. При дальнейшем нажатии рукоятей инструмента основание постепенно раздвигается, и подрезанная изоляция снимается с кончика проводника.

Карманный стриппер

Миниатюрный инструмент, легко помещающийся в карман.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Корпус выполнен из специального пластика, в который встроены ножи с двух сторон, с выемками для проводов разного сечения.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Существуют стрипперы, сконструированные для работы с определенным типом кабеля:

Для витой пары

Выглядит, как зажим с лезвием, предназначен для точного срезания наружной изоляции с проводов. Также этот инструмент называют ножом для витой пары.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Кроме того, такой стриппер подходит для подготовки коаксиального кабеля к накручиванию F-коннектора. Стоит такой простой вариант примерно 100 руб.

Для коаксиального кабеля

Напоминает предыдущий вариант, но имеет переходник для переключения инструмента для работы с кабелем определенной марки. Это вращающийся стриппер, в комплектацию которого входит шестигранник, предназначенный для регулировки глубины просечки изоляции.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Лезвия выполняют одновременное надрезание наружного и скрытого изоляционного слоя.

Прецизионный инструмент, посредством которого выполняется удаление лакового слоя с оптоволоконного провода.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Для внешней изоляции

Представляет из себя рукоять с зажимом и регулируемым лезвием по центру, настраивающимся под нужную толщину регулятором, расположенном с противоположной стороны рукояти.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Перерезает изоляцию как вдоль, так и поперек. Очищает жилы как на конце кабеля, так и на удаленном от него участке.

Для силового кабеля

Инструмент предназначен для работы с кабелем из сшитого полиэтилена диаметром до 150мм, снимает изоляцию и полупроводящий экран. Устройство имеет два вида ножей: конусный и прямой.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Обладает плавной настройкой по глубине реза. Отдельно следует упомянуть автоматические станки, способные не только зачищать изоляцию с кабеля, но и проводить обжим и скрутку проводов.

Клещи для снятия изоляции с кабеля

На клещи для снятия изоляции с кабеля муж обращал внимание давно, но вопиющей необходимости в них не возникало. Лишь когда в очередной раз нужно было что-то подключить/заменить/срастить, досадовал, что как раз сейчас они бы и пригодились

И вот в пылу подготовки к масштабному ремонту, когда закупался весь инструмент, который может понадобиться, были заказаны такие клещи на Aliexpress.

На эту модель и подобные ей мы видели цены в диапазоне от 10 до 35 долларов. А купили за $9,56 у компании, специализирующейся на электротоварах. Продавца выбирали по предложенной цене и огромному количеству отзывов. Посылку отправили сразу, трек отслеживался на всех этапах. Инструмент пришел в Украину через 24 дня, был упакован только в полиэтиленовый пакет и воздушно-пузырчатую пленку. Такие кабельные клещи считаются профессиональным инструментом электромонтажников и называются стриппер.

Зачем он нужен?

Когда нужно заделать кабель под монтаж: подготовить к подключению, к обжиму под разъем или к последующей пайке, в любом случае придется предварительно снять внешнюю изоляцию. Можно зачищать провод по старинке подручными средствами: любым ножом, плоскогубцами, кусачками, маникюрными ножничками. Видела, как это делают даже зубами. Но без должного навыка есть риск потерять несколько сантиметров кабеля, пока удастся удалить изоляционное покрытие, не повредив саму металлическую жилу. А если кабель уже замурован в стену, например, в подрозетниках, то лишней длины, которую можно обрезать, не так уж много.

Популярные статьи  Габионы своими руками из подручных материалов: пошаговые инструкции

Стриппер используют, чтобы зачищать кабель намного быстрее и качественнее, чем любым другим методом. Предельно аккуратно надрезать изоляцию вкруговую, затем вдоль и снять – эти действия заменены буквально одним движением.

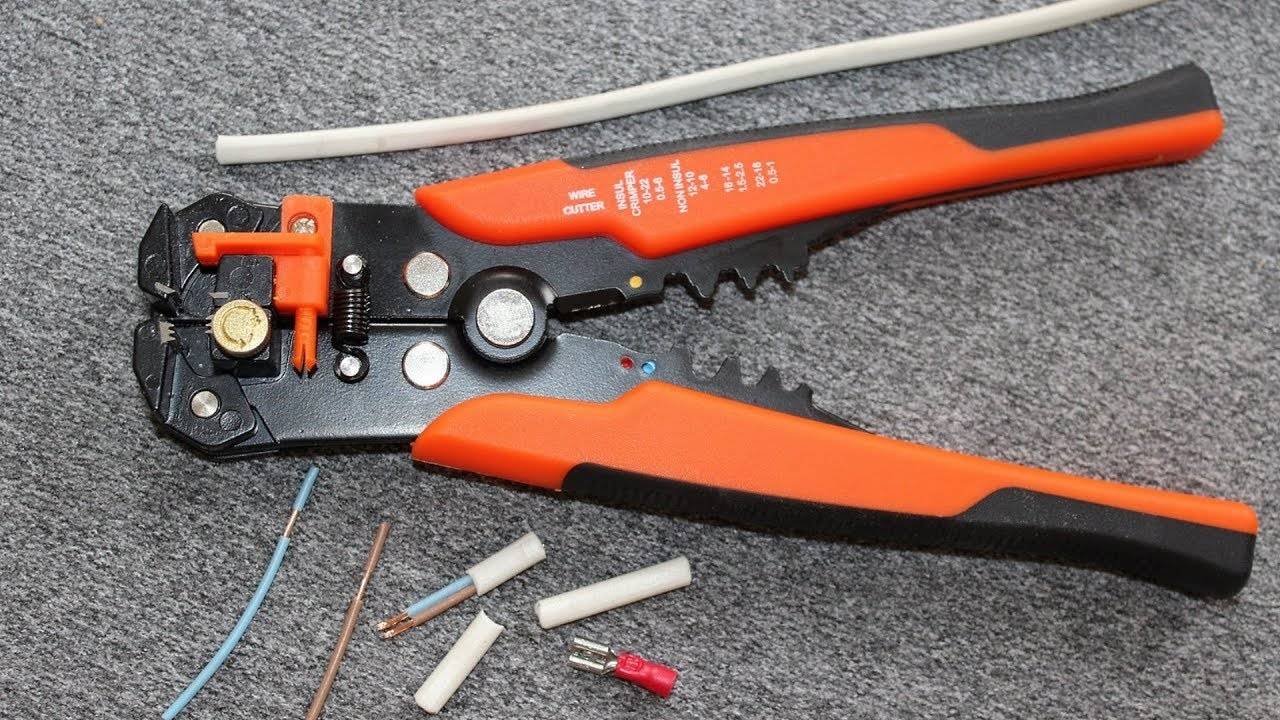

Конкретно этот стриппер – универсальный автоматический (кусачки-стриппер-кримпер), им можно зачищать и обжимать любой кабель калибров 10-24 AWG (сечением 0,2-6,0 мм). Даже внешнюю оболочку с силового кабеля типа ВВгнг он снимает, после чего легко зачистить каждую жилу тем же способом. Также можно обжимать коннекторы гаечных или автомобильных клемм.

Как действует?

Рабочие части инструмента стальные, ручки и обратная сторона – пластмассовые. Чтобы снять изоляцию, надо поместить конец кабеля между губками клещей до упора в желтый ограничитель и сжать ручки. Клещи прижмут кабель и разойдутся в стороны, оголяя жилу.

Очень удобно, что на ручках есть кусачки и пазы разного диаметра для обжима. То есть для того, чтобы обработать кабель, нужен всего один инструмент: обрезал – зачистил – обжал.

Вот только обжимать желательно не очень толстые провода. Хотя они и помещаются в максимальный паз, но для обжима приходится прикладывать довольно большое усилие и есть риск, что клещи сломаются. Для многократных обжимов кабеля большого диаметра лучше приобрести специальный инструмент – кримпер.

Желтая деталь – это ограничитель зачистки. Нужен, чтобы на нескольких концах кабеля снимать изоляцию на одинаковую длину. Ограничитель пластмассовый, держится за счет трения в пластмассовом же гнезде. На него не приходится никакой нагрузки, но, думаю, металлический был бы долговечнее. Когда снятые куски изоляции остаются в рабочей зоне клещей и мешают, нужно просто повернуть ограничитель длины зачистки в противоположное положение.

Короткий винт зажимает пружину и, таким образом, регулирует степень прижима губок. Задумка хороша: бывают такие кабели, в которых жила выдерживает меньшее натяжение, чем изоляция, и легко рвется. Вот только степень регулировки невелика: у винта слишком короткая резьба.

Рез чистый, изоляция (винил, резина, ПВХ) снимается легко.

С его помощью можно снять изоляцию не только на конце кабеля, но и в середине.

Вещь стоящая!

Смутило отсутствие какого-либо клейма производителя на самом инструменте, но о качестве исполнения стриппера и его функциональности ничего плохого сказать не могу. Для бытового и полупрофессионального применения (например, при большом ремонте) вполне подходит.

В целом эти клещи – мега-удобная вещь. Не самая нужная в хозяйстве, если ваш электромонтажный максимум – раз в пятилетку заменить оплавившуюся вилку на новую. А вот когда надо обрезать, зачистить и обжать несколько десятков концов кабеля, причем с одинаковым качеством, они ОЧЕНЬ ускоряют процесс.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода. Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров.

Важно! Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями. Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи. Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводовСтриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Важно! Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр. Устройство с регулированием диаметра и глубины реза

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.

Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления.

Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика.

Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Итоги – основные критерии выбора

Во-первых, вам необходимо опираться на функции, которые будет выполнять инструмент. Также не забывайте и про условия использования. Например, бывают ситуации, когда после покупки стриппер будет использоваться достаточно редко, поэтому приобретать дорогой автоматический инструмент необязательно! Остановитесь на ручном варианте или, если вы не хотите прилагать много усилий, приобретите полуавтоматический стриппер. Если же вы работаете в электротехнической сфере, а скорость снятия изоляции с проводов имеет для вас большое значение, то автоматический инструмент – ваш выбор.

Во-вторых, подробно проанализируйте материал, представленный выше. Для многих людей достаточно будет обыкновенных полуавтоматических стрипперов, потому что их цена ниже, чем у более автоматизированных моделей, но сложность работы с ними только чуть-чуть выше.

Только ваше желание поможет принять окончательное решение, но на эти критерии стоит опираться в первую очередь! Мы советуем вам ознакомиться с различными вариантами и их характеристиками через Интернет до того, как вы совершите покупку в магазине.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
