Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Расчет площади крыши

Расчет площади крыши выполняется достаточно просто. Крышу постройки необходимо разделить на несколько фигур.

Если нужно найти площадь голландской крыши, то кровельные скаты разбивают на трапеции и прямоугольники. Для нахождения площади прямоугольника нужно умножить его длину на ширину. Для определения площади трапеции необходимо умножить сумму ее оснований на высоту, а затем полученное значение разделить на два. Затем нужно сложить полученные площади фигур и умножить их на два. В результате получится площадь скатов крыши.

Затем нужно вычислить площадь треугольников. Для этого необходимо умножить высоту треугольника на длину основания, а затем разделить на два. Для получения общей площади крыши нужно сложить площади всех скатов.

При расчете площади датской крыши скат делят на прямоугольник и несколько треугольников. Для вычисления площади прямоугольника следует воспользоваться вышеописанным способом. Для расчета площади треугольника нужно умножить его катеты, а затем полученное произведение разделить на два. Затем нужно сложить площади нескольких треугольников и прямоугольника. В получится площадь ската. Ее необходимо умножить на два.

Затем нужно вычислить площадь вальмовых скатов. Полученную площадь нужно умножить на два. Для вычисления площади датской крыши нужно сложить данные значения.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

  • Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
  • Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
  • Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
  • Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
  • При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
  • Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
  • Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
  • Покрытие кровельным материалом.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

  • Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
  • Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.

читать далее

  • Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
  • На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
  • С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
  • Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
  • Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
  • На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы

читать далее.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Разметка заготовки для изготовления диагональной стропилины

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

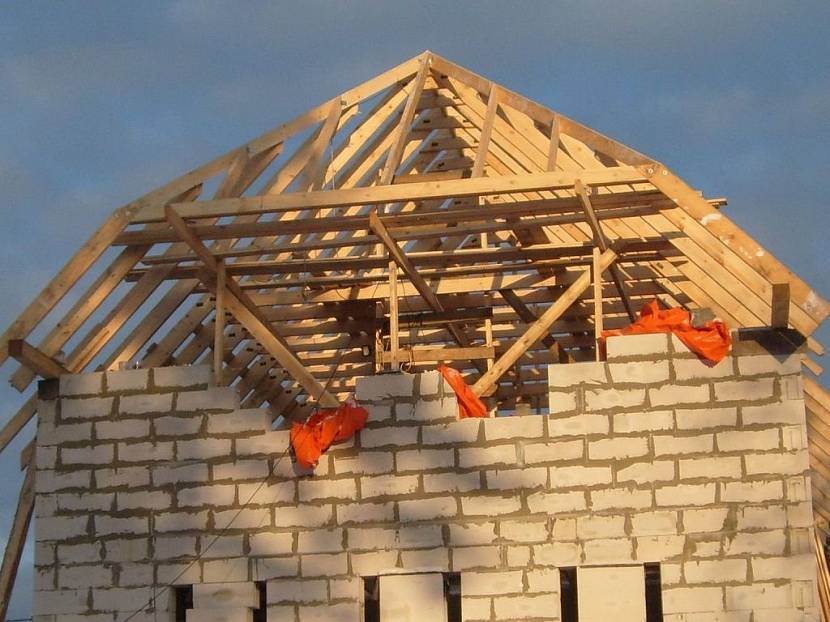

Монтаж стропильной системы полувальмовой крыши датского типа

Конструкция кровельного пирога

Кровельный пирог выполняется как и для других скатных крыш. Это зависит не от конструкции, а от наличия/отсутствия утеплителя и от материала покрытия.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Если планируется устройство жилой мансарды, утеплитель лучше положить.

  1. Пароизолирующий слой. Мембрану раскатывают по стропилам вдоль конька, начиная с карниза. Соседние куски и соседние полосы стыкуют с нахлестами около 15 сантиметров, заклеивают строительным скотчем. К стропилам крепят кровельными гвоздями.
  2. Утеплитель. Ставят между стропилами в распор.
  3. Гидроизоляция. Раскатывают как и пароизоляционную пленку, только поверх утеплителя. Крепят так же.
  4. Устанавливают вдоль стропильных ног брусья контробрешетки.
  5. Поверх набивают обрешетку.

Важно

  • Все деревянные детали (стропила, мауэрлат, обрешетку и контробрешетку) необходимо перед началом установки обработать антисептическим составом и антипиреном;
  • Крепление производится только оцинкованными гвоздями, чтобы древесина не гнила вследствие коррозии метизов;
  • Если для паро/гидроизоляции используются специальные мембраны, их стелют отводящей поверхностью в сторону от утеплителя.

Конструкционные особенности вальмовой крыши

  • Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
  • От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
  • Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
  • Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
  • Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.
Популярные статьи  Баня: планировка и потрясающие решения для компактных построек

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

  1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
  2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
  3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
  4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

  1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
  2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
  3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
  4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
  5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила

Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом

Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Габариты

Спаривание досок – отличная практика, которая позволяет даже из небольших элементов получить крупный блок и выполнить, например, деталь шириной 9 метров и более. При расчете допустимой и оправданной длины, ширины или толщины доски должен соблюдаться баланс между прочностью и создающейся нагрузкой, ведь крепкая конструкция неизбежно оказывается тяжелее. Самое мелкое сечение, которое считается допустимым по техническим требованиям, это 5х15 см. Именно его стоит использовать, чтобы сэкономить при сооружении построек второстепенного ряда.

При сооружении пролетов большой протяженности стоит выбирать для стропил доски величиной 15х15 или даже 25х10 см. Еще более крупное сечение оправдано разве что для очень масштабных крыш (например, на многоквартирном доме, над солидным торговым павильоном и подобными постройками). Нормативные параметры могут быть полезными, но в них не отражена климатическая специфика тех или иных местностей.

Стропильная система полувальмовой крыши: особенности конструкции и монтажаСтропильная система полувальмовой крыши: особенности конструкции и монтажа

Оптимальная толщина досок для формирования стропил колеблется от 40 до 60 мм. При строительстве крыши над хозяйственными сооружениями второстепенного значения допускается экономить, используя дерево толщиной 35 мм. А вот над жилыми домами рекомендуется ставить основательные стропила из досок толщиной минимум 50 мм. При удлинении доски возрастает и ее обязательная ширина.

Максимально точные расчеты производятся с использованием специального программного обеспечения.

Стропильная система полувальмовой крыши: особенности конструкции и монтажаСтропильная система полувальмовой крыши: особенности конструкции и монтажа

Как собрать каркасный фронтон

В принципе, собрать в доме с мансардой и полувальмовой крышей фронтон в виде деревянного каркаса – не проблема. Для этого предварительно надо определиться с формой фронтонной стены. Обычно она собой представляет трапецию. А значит, необходимо сформировать периметр этой фигуры.

  1. По несущей боковой стене дома по мауэрлату устанавливают стойки. Длина у них разная. Поэтому опоры монтируют так, чтобы они своими верхними концами создали ломаную линию.
  2. По их верхним краям укладывают брус или доску толщиною 50 мм.
  3. Стойки между собой обвязывают укосинами, подпорками или горизонтальными рейками.
  4. После окончания сооружения кровли фронтон обшивают досками или фанерой, можно использовать ОСП. Обязательно проводят утепление.

В видео показано поэтапно, как сооружали полувальмовую крышу с каркасным фронтоном:

Популярные статьи  Кварцевые лампы для дома: преимущества устройств и критерии выбора

Разновидность полувальмовой крыши

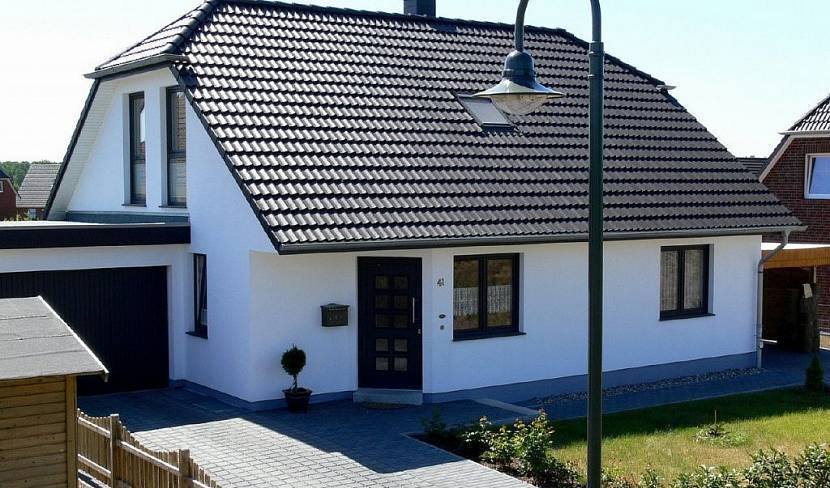

Обратите внимание на фото ниже, где показана кровля, которая относится к категории «полувальмовая», только у нее немного изменена форма. По сути, в ней поменялись местами скат вальмы и фронтон

Первая опустилась вниз, второй поднялся над ней.

Чисто конструктивно изменения присутствуют, особенно в стропильной системе крыши. Но в эксплуатационном плане никаких изменений нет. Это все та же мансардная кровля, под которой будут организовывать жилые помещения.

Полувальмовая крыша с поднятым фронтономИсточник ecoenergy.org.ua

Что касается стропильной системе, то здесь, как и в предыдущем случае, устанавливают коньковый прогон и монтируют на него стропила основных скатов крыши. После чего сооружается треугольной формы фронтоны. А уже от них укладывают под уклоном стропильные ноги и належники вальм.

Обратите внимание, что в этой конструкции фронтон возводят в виде каркаса, обшиваемого с двух сторон. Никакой кирпичной или блочной кладки

В видео можно увидеть особенности возведения полувальмовой крыши:

Заключение по теме

Сегодня архитекторы предлагают большое количество типовых домов с полувальмовыми крышами (стропильные системы с чертежами обязательно прилагаются), из которых можно выбрать достойный вариант. Разновидностей проектов на самом деле настолько огромно, что редко в одном загородном поселке встретишь два одинаковых дома. Так что смело можете выбирать один из таких. А если есть свободные деньги, то закажите индивидуальный проект, который от всех будет значительно отличаться.

Варианты опирания стропил вальмовой крыши

Выше описан классический вариант вальмовой конструкции, где опорой служит мауэрлат. Но существует вариант, когда в качестве опоры используются балки перекрытия. Монтаж системы начинается так же с мауэрлата, только балки выходят за стену, образуя вынос, а не упираются в него. Монтаж стропильной системы аналогичен, не изменяется последовательность действий, только стропила опираются не на мауэрлат, а на балки перекрытия внизу и вверху наслонным образом на конек. Конструкция вальмовой крыши с опиранием стропил на балки перекрытия не уступает по прочности классической.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Чем отличается вальмовая крыша с висячими стропилами? Только опиранием стропил. Стропильная система, включающая в себя балки, закрепленные на потолочном перекрытии с двух внешних стен, отличается тем, что использованы стропила, которые не опираются на мауэрлат, а фиксируются ригелями в верхней части на расстоянии 60см от конька и затяжками внизу рядом с основой.

Стропильная система вальмового типа сложна, но если внимательно рассмотреть её устройство, уделить время на просмотр видео по этой теме, то справиться с её возведением можно. Было бы желание

Существующие виды систем стропил полувальмовых крыш

Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.

По виду вальм крыши можно разделить на:

  1. Голландские. В нижней части вальма обрезается, а к карнизному свесу идет фронтон в форме трапеции.
  2. Датские. Выполняются в обратном порядке. Вальма в форме трапеции идет от карнизного свеса, а над ней устанавливаются небольшие фронтоны треугольной формы.

Конструкция голландской крыши

Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.

Чтобы соорудить данную крышу, понадобится подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги различных видов, упоры, подкосы и шпренгели.

Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:

Рисунок 1. Схема полувальмовой крыши.

  1. Перед тем как укладывать мауэрлат, понадобится по периметру частного дома сделать армированный пояс из бетона с установкой крепежных элементов под брусок. В качестве крепежа можно использовать шпильки, которые размещаются с шагом 10-12 см. Чтобы упростить монтаж, рекомендуется вставлять шпильки в местах, которые не совпадают с фиксацией стропильных ног к бруску.
  2. Далее понадобится уложить слой утеплительного материала и смонтировать мауэрлат. Это брусок, который нужен для привязки стенок к крыше здания. Он будет распределять нагрузку от стропильных ног на верхнюю часть частного дома. Закрепление мауэрлата производится с помощью гаек, которые закручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые скаты. На вальмовых скатах он устанавливается на верхнюю часть фронтонов и закрепляется анкерами. Элемент можно изготовить из бруска 150х50 мм.
  3. На следующем этапе понадобится установить коньковую рейку. Это важная деталь системы стропил. Она являет собой горизонтальную планку, которая устанавливается в верхней части крыши. Ее следует размещать между скатами. Элемент нужен для скрепления стропил.
  4. В голландской крыше стропильная система предусматривает монтаж скатов вальм с использованием различных стропильных ног, длина которых может изменяться в соответствии с конструкцией. Накосные стропильные ноги монтируются от углов постройки к торцевой части прогона конька. На них будет приходиться максимальная нагрузка.
  5. Накосные элементы монтируются одной частью на мауэрлат фронтонов, размещенных под вальмой, а другой закрепляются к торцевой части бруска конька.
  6. Рядовые стропильные ноги боковых скатов скрепляются с главным мауэрлатом и прогоном конька.
  7. Нарожные стропильные ноги фиксируются с накосными.

Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.

Если было принято решение соорудить полувальмовую крышу самостоятельно, то следует с ответственностью отнестись к выбору материала для изготовления деталей системы стропил. Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода дерева — сосна. Если выбирать придется из лиственных пород, то следует отдавать предпочтение лиственнице. Материал должен быть сухим, чтобы исключить деформацию устройства во время дальнейшего использования. Дополнительно надо будет выполнить обработку дерева составом против микробов.

Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.

Подкосы и упоры являются дополнительными брусками, которые поддерживают элементы основного сооружения. Шпренгель является балкой или приспособлением, которое усиливает основное здание. Все данные детали будут опираться на плиты или на балки перекрытия. В последнем случае понадобится использовать затяжки.

Для районов, где ветреная погода не редкость, идеально подходит полувальмовая крыша, ведь стропильной системе такой конструкции присуща большая надежность и сопротивляемость атмосферным воздействиям . Полувальмовая крыша похожа на скатную, но имеет с торцов небольшие свесы. Эта конструкция делает ее более устойчивой к ветрам и осадкам. Кровля обычно имеет очень привлекательный вид за счет использования дополнительных элементов.

Проекты домов с полувальмовой крышей

Количество проектов 45

5 комнат

Проект Дома Министр

В избранное

  • 105² Общая площадь
  • 9 x 8м Площадь застройки

от 1 095 093 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома Парус

В избранное

  • 209.3² Общая площадь
  • 8 x 12м Площадь застройки

от 2 825 550 р. Срок возведения 117 дней

  • 3 комнаты
  • 1 санузел

Проект Дома Ахтуба-П-SIP

В избранное

  • 93.3² Общая площадь
  • 7 x 9м Площадь застройки

от 975 000 р. Срок возведения 40 дней

  • 6 комнат
  • 2 санузла

Проект Дома Бавария

В избранное

  • 168.7² Общая площадь
  • 10 x 10м Площадь застройки

от 2 277 450 р. Срок возведения 86 дней

  • 4 комнаты
  • 1 санузел
Популярные статьи  Демонтаж старых полов: секреты успешного ремонта

Проект Дома Пегас

В избранное

  • 97² Общая площадь
  • 8 x 9м Площадь застройки

от 1 309 500 р. Срок возведения 54 дня

  • 6 комнат
  • 1 санузел

Проект Дома Рига

В избранное

  • 104² Общая площадь
  • 8 x 10м Площадь застройки

от 1 404 000 р. Срок возведения 57 дней

  • 5 комнат
  • 2 санузла

Проект Дома К-152, Орленок

В избранное

  • 152.3² Общая площадь
  • 14 x 8м Площадь застройки

от 1 791 450 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома Опалево-М4

В избранное

  • 152² Общая площадь
  • 10 x 12м Площадь застройки

от 2 052 000 р. Срок возведения 78 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Фаворит

В избранное

  • 106² Общая площадь
  • 7 x 7м Площадь застройки

от 790 759 р. Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла

Проект Дома 39-199

В избранное

199² Общая площадь

от 2 686 500 р. Срок возведения индивидуально

  • 6 комнат
  • 3 санузла

Проект Дома 9-320

В избранное

320² Общая площадь

от 4 320 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Жемчужина

В избранное

  • 255.3² Общая площадь
  • 11 x 16м Площадь застройки

от 3 446 550 р. Срок возведения 129 дней

  • 2 комнаты
  • 1 санузел

Проект Дома Опалево-М1 (одноэтажный)

В избранное

  • 60² Общая площадь
  • 10 x 9м Площадь застройки

от 810 000 р. Срок возведения 37 дней

  • 3 комнаты
  • 1 санузел

Проект Дома Ахтуба-Б

В избранное

  • 93.3² Общая площадь
  • 7 x 9м Площадь застройки

от 1 196 000 р. Срок возведения 40 дней

  • 4 комнаты
  • 2 санузла

Проект Дома 45-243

В избранное

243² Общая площадь

от 3 280 500 р. Срок возведения индивидуально

  • 6 комнат
  • 5 санузлов

Проект Дома 53-450

В избранное

450² Общая площадь

от 6 075 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-160 / Мальта

В избранное

  • 160.3² Общая площадь
  • 9 x 12м Площадь застройки

от 2 885 400 р. Срок возведения индивидуально

  • 6 комнат
  • 2 санузла

Проект Дома 42-220

В избранное

220² Общая площадь

от 2 970 000 р. Срок возведения индивидуально

  • 6 комнат
  • 3 санузла

Проект Дома Уран

В избранное

  • 225.5² Общая площадь
  • 10 x 17м Площадь застройки

от 3 044 250 р. Срок возведения 111 дней

  • 5 комнат
  • 2 санузла

Проект Дома 44-235

В избранное

235² Общая площадь

от 3 172 500 р. Срок возведения индивидуально

Смотреть все проекты

В этой статье будем разбираться с полувальмовой крышей. Что она собой представляет, из каких элементов собирается, расскажем о технологии возведения кровельной конструкции этого типа, рассмотрим преимущества ее и недостатки.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа
Дом с полувальмовой крышей Источник factum.ru

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

  • Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
  • Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

Это интересно: Устройство стропильной системы двухскатной крыши своими руками: все нюансы

Полувальмовая крыша – что это такое?

Условно эти крыши делят на два вида: двухскатные и четырехскатные, но скатов, тем не менее, в обоих случаях четыре.

Полувальмовая двухскатная крыша – отдаленная родственница вальмовой (датской).

У вальмовой конфигурация проще: два боковых ската выполнены в виде трапеций, два торцевых – в виде равнобедренных треугольников. Отдельный случай – вальмовая крыша шатровая: у нее конька нет, все скаты – равнобедренные треугольники, которые сходятся вершинами в одной точке.

У полувальмовой торцевые скаты укороченные, не доходят даже до середины бокового ската. В анфас такая крыша выглядит как маленький треугольник, а в профиль – как трапеция со срезанными верхними углами. Под полувальмой расположен фронтон, как у обычных двухскатных крыш.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Полувальмовая четырехскатная. Здесь торцевой скат начинается не от конька, а от середины бокового ската и продолжается до линии карнизного свеса. Над ним вертикальная стена. У этих крыш вальмы выполнены в виде трапеций.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Особенности

Полувальмовая крыша иногда еще называется голландской, что прямо указывает на ее происхождение. Именно поэтому основным свойством защитной конструкции оказывается сочетание изящного внешнего вида со способностью переносить значительную ветровую нагрузку. Следует помнить, что полувальмовая кровля довольно сложна по устройству. Проектировать ее, а затем и монтировать, будет непросто.

Стропильная система полувальмовой крыши: особенности конструкции и монтажаСтропильная система полувальмовой крыши: особенности конструкции и монтажа

Конфигурация фронтонов близка к трапеции, образуемой вальмовыми элементами, что позволяет добиться сразу нескольких положительных моментов:

хорошей аэродинамики (обтекаемости);
отменного сопротивления сильным ветрам – это важно не только на открытых местах, но и вблизи рек, в предгорьях и горах;
повышения эффективности использования чердаков;
возможности менять угол, под которым наклонены скаты;
приятного внешнего вида.

Стропильная система полувальмовой крыши: особенности конструкции и монтажаСтропильная система полувальмовой крыши: особенности конструкции и монтажа

Но нельзя забывать, что полувальмовая крыша выполняется не так-то просто – изготовить ее своими руками можно только при содействии профессиональных мастеров и под их прямым руководством. Количество затрачиваемых материалов значительно вырастает по сравнению с другими вариантами. Причина заключается в сложности геометрии и утяжелении конструкций – придется тщательно рассчитывать все нагрузки и обеспечивать для каждой детали способность им сопротивляться.

Стропильная система полувальмовой крыши: особенности конструкции и монтажаСтропильная система полувальмовой крыши: особенности конструкции и монтажа

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

  • Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;

  • Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа
