Стандартные размеры газового баллона 50л

50-литровый газовый баллон – размеры его стандартны. Высота составляет 96, а ширина в диаметре 29.9 см. Толщина стальной стенки составляет 3 мм, а вес – 22 кг. Для баллонов подобного объема рабочее давление составляет до 1,6 МПа (кг/см2). Хорошо подходит для транспортировки газа, его хранения, и для работ в объемном производстве.

Газовый баллон 40 литров и его размеры

Виды газовых баллонов: полная классификация + разбор маркировки
40 литровые газовые баллоны имеют такой же диаметр, как и 50 литровые, а вот высота у них разная, и может достигать 146 см. Его также применяют для хранения, транспортировки и объемных работ. Рабочее давление в 40 литровых баллонах может различаться, и составлять кроме 1,6 МПа (кг/см2), еще и 1,47 МПа (кг/см2). Газовые емкости объемом 27 литров считаются удобными и применяются в быту. Высота емкости составляет 59 см при диаметре 29,9 см, что удобно для расположения на кухне, в случае подведения газового баллона к плите.

Рабочее давление газа в 27 литровом баллоне, как и в 50 литровом, составляет 1,6 МПа (кг/см2), что стандартно для всех бытовых газовых сосудов.

Вес пустого баллона в 14,5 кг не станет преградой для его перемещения, но важно помнить, что пустой баллон лучше сразу отдать на заправку, чем хранить его в домашних условиях

Размеры бытовых газовых баллонов

Виды газовых баллонов: полная классификация + разбор маркировки
Бытовые газовые баллоны различаются по объемной вместимости газа и могут быть: 2, 12, 27 и 50 литров. Диаметр 5 и 12 литровых баллонов составляет 22.2 см. Высота различается и зависит от емкости: 5 литровые — 28,5 см, а 12 литровые – 48,5 см. А раз газовый баллон размеры разные имеет, то масса пустой емкости будет различная. 5л сосуд имеет вес в 4 кг, а 12 л – в 6 кг. Такие маленькие емкости очень удобны для дачников. Им нет необходимости топить дом круглый год, а на сезон для приготовления пищи это вполне подходящие объемы.

Размеры газовых баллонов для автомобилей

Виды газовых баллонов: полная классификация + разбор маркировки
Одно из требований к автомобильному газовому баллону изначально было, его компактность и что бы он мог с легкостью помещаться в багажник. Разработчики учли это требование, и как результат, выдали газовые емкости для автомобилей длиной от 66,5 до 121,5 см, а в диаметре – 35,6 см. Литраж автомобильных газовых сосудов составляет от 50 до 100 литров, что позволяет ездить без заправки не один день.

Правила безопасной эксплуатации газовых баллонов

При эксплуатации емкостей со сжатым газом необходимо соблюдать определенные правила безопасности.

Виды газовых баллонов: полная классификация + разбор маркировки

Перемещение газового баллона

В частности, нельзя допускать:

  1. Утечек газа через стыки и резьбовые соединения и образования взрывоопасной смеси с воздухом.
  2. Теплового воздействия на емкости, которое может привести к росту объема газа и давления внутри баллона.
  3. Механических воздействий ударного типа, которые могут повредить стенки емкости.

Правила безопасности требуют, чтобы перевозка емкостей проводилась с установленными на них защитными колпаками.

Сосуды с газом могут перевозиться с места на место в горизонтальном или вертикальном положении. Но при этом необходимо обеспечить защиту от самопроизвольного перемещения емкостей внутри кузова.

Недопустимо бросать емкости с газом ударять их о твердые предметы.

Виды газовых баллонов: полная классификация + разбор маркировки

Правила безопасной эксплуатации газовых баллонов

Газовую емкость в жилом помещении хранить недопустимо. В идеале сосуд с газом должен храниться в отдельно стоящем железном ящике.

Какой объем пропана в баллоне 50 л

Газ пропан применяется для обеспечения работы варочных кухонных плит, отопления жилых, производственных и складских помещений, заправки автомобилей, газовой сварки и резки металла.

В нашей стране для бытового газоснабжения чаще всего используются стальные пропановые баллоны, вместимостью 5, 12, 27 и 50 литров. Такие емкости легко отличить от других, – они всегда окрашиваются в красный цвет.

Надпись «ПРОПАН» должна быть написана белыми прописными буквами высотой около 6 см.

Для того чтобы заказать пропановый баллон, вам нужно лишь позвонить нам или заполнить форму обратной связи на сайте. Наши консультанты с удовольствием предоставят исчерпывающую информацию по любому вопросу, связанному с газобаллонным оборудованием. Наши предложения прозрачны и выгодны, как и сам газ пропан.

Устройство пропановых баллонов

Конструктивно они представляют собой ёмкости, изготовленные из углеродистой стали толщиной 3 мм. К одношовному сварному цилиндру с одной стороны приваривают штампованное дно с подставкой-башмаком, с другой – полусферическую горловину для установки вентиля.

К последнему подключается различное заправочное или раздаточное оборудование. Основная масса устройств-потребителей пропана (газовые плиты, титаны, сварочные горелки, отопительные котлы) требуют пониженного давления.

Для этого на вентиль устанавливается редуктор (самый распространенный – БПО-5-5).

На верхней части горловины размещается паспорт, на котором выбиваются основные технические параметры устройства. К ним относятся: наименование завода-производителя, клеймо ОТК, индивидуальный номер, месяц и год изготовления, дата проверки (обновляемая каждые 5 лет), объем, масса в пустом и заправленном состоянии.

Масса и размер баллонов различной ёмкости

Сколько кг пропана в 1 баллоне на 5, 12, 27, 50 литров? Узнать это можно в сертификате качества изделия или в нижеприведенной таблице. Здесь же можно найти, сколько весит баллон с пропаном на 5, 12, 27, 50 литров.

Объем 5 литров 12 литров 27 литров 50 литров

Масса порожнего баллона, кг 4 5,5 14,5 22,0
Масса резервуара с пропаном, кг 6 11 25,9 43,2
Масса хранящегося газа, кг 2 5,5 11,4 21,2
Высота балллона, мм 290 500 600 930
Диаметр циллиндра, мм 200 230 299 299

Какая резьба на пропановом баллоне?

На большинство бытовых баллонов для пропан-бутановой смеси устанавливаются вентили типа ВБ-2. Эти запорные устройства производятся по ГОСТ21804-94 и рассчитаны на давление до 1,6 MPa. Кран имеет левую резьбу СП21,8-1 (6 витков), позволяющую подключать любые редукторы с накидной гайкой и аналогичной резьбой.

Вентиль обеспечивает прочное соединение с горловиной, полную герметичность, имеет четкую маркировку и современный дизайн. Резьбовые поверхности смазываются специальной смазкой, уменьшающей трение в процессе эксплуатации.

Надежность запорного устройства способствует длительной и безопасной эксплуатации газобаллонной конструкции.

Кисти для росписи по керамике

Сколько м3 пропана в 1 баллоне на 5, 12, 27, 50 литров?

Мы произвели специальные расчеты, условно переводящие пропан-бутан в газообразное состояние. При стандартных условиях (100 кПа, 288 К) из 1кг сжиженного газа образуется 0,526 м³ пропана или 0,392 м³ бутана.

Учитывая процентное соотношение смеси (60% проп.), объем горючего газа рассчитывается по формуле М*(0,526*0,6+0,392*0,4). Сколько кубов в баллоне пропана, можно посмотреть в приведенной ниже таблице.

В последней строке – количество литров пропан-бутановой смеси (в жидкой фазе).

Ёмкость баллона (л) 5 12 27 50

Вместимость (кубометров горючего газа) 0,95 2,59 5,38 10,01
Объём жидкого пропана (литров) 4,3 10,2 22,9 42,5

Следует иметь в виду, что теплотворная способность пропан-бутановой смеси в три раза выше, чем у природного газа (метана).

Правила безопасной эксплуатации пропановых баллонов

  • При использовании и хранении нельзя допускать перегрева баллонов (например, надолго оставлять под прямыми солнечными лучами);
  • не рекомендуется вытравливать пропан-бутановую смесь до полного опустошения резервуара (при определенных условиях он может всосать воздух, а это опасно);
  • при транспортировке обязательно использовать заглушки и предохранительные колпаки;
  • в случае обнаружения вмятин или других дефектов, изделие необходимо отправить на внеплановую перепроверку;
  • частным лицам разрешается перевозить не более пяти баллонов в одном транспортном средстве (при этом они должны быть отделены прокладками друг от друга).
  • необходимо постоянно контролировать состояние балонов, ведь не зря они считаются огне- и взрывоопасными объектами.
Популярные статьи  Типовые схемы и правила составления проекта системы вентиляции в частном доме

Особенности окраски газовых баллонов

Баллоны со сжатым газом в России и за рубежом окрашивают по-разному. При этом каждому виду газа соответствует не только определенный цвет корпуса, но и окрас полосы, надписи.

В таблице указаны идентификационные цвета баллонов с некоторыми видами газов, а также цвет надписей и полосы.

Газ Окрас баллона Надпись Полоса
Аммиак Желтый Черный Коричневый
Азот Черный Желтый Коричневый
Аргон технический и чистый Черный, серый соответственно Синий/Зеленый Синий/Зеленый
Ацетилен Белый Красный Зеленый
Бутилен Красный Желтый Черный
Бутан Красный Белый Черный
Водород Темно-зеленый Красный Черный
Воздух сжатый Черный Белый Черный
Гелий Коричневый Белый Черный
Кислород Голубой Черный Черный
Сероводород Белый Красный Красный
Углекислота Черный Желтый Желтый

Закись азота закачивают в серый баллон с черной надписью и такой же полосой. Защитного цвета баллон с фосгеном имеет желтую надпись и желтую полосу, а такого же цвета баллон, но с черной надписью и зеленой полосой содержит хлор. Алюминиевая окраска баллона, черная надпись на нем и две полосы желтого цвета указывают на то, что он наполнен фреоном-22.

Для сернистого ангидрида предназначен баллон черного цвета с белой полосой и желтой надписью. Этилен заключают в фиолетовый баллон с красной надписью и полосой зеленого цвета. Для остальных горючих газов предназначены красные сосуды с белой надписью, зеленой полосой. Негорючие газы обозначены желтой надписью на черном фоне корпуса и зеленой полосой.

Углекислотные баллоны для сварки: какой выбрать?

Начинающие или кустарные сварщики, выбирая комфортные10-ти или 20-литровые углекислотные баллоны, сталкиваются с проблемой заправки, так как оборудование большинства заправочных станций рассчитано на 40-литровые емкости.

Вы об этом знали? Мы тоже «нет», значит, будем разбираться вместе.

Виды газовых баллонов: полная классификация + разбор маркировки

Качественные сертифицированные баллоны, предлагаемые https://safegas.com.ua/ru/gazovye-ballony/ballony-uglekislotnye-co2/, выпускаются в различных объемах (от 5 до 40 литров) и востребованы как для бытовых нужд, так и в промышленном производстве.

Баллоны для сварки: критерии выбора

1. Если при производстве сварочных работ вы используете сварочную смесь или аргон, то выбор у вас небольшой — только 40-литровые баллоны, а вот о наличии возможности заправки малых емкостей углекислотой вы всегда можете поинтересоваться у пожарников — по долгу службы им часто приходится заправлять огнетушители.

2. Корпус баллона обязательно должен окрашивается в черный цвет и маркируется ярко-желтой надписью с наименованием газа. При приобретении не забывайте проверить наличие «паспорта» — он выдавливается на верхней части емкости и содержит данные о массе, объеме, максимальном рабочем давлении, производителе, клейма технического контроля и пр.

3. Большое значение для качества сварки и экономии углекислоты играет редуктор (регулятор). По мнению профессионалов, наиболее стабильно поддерживает давление и экономит газ стрелочный регулятор с калиброванным жиклером, а регуляторы с ротаметром только снижают давление газа до нужной величины.

Виды газовых баллонов: полная классификация + разбор маркировки

Эксплуатационные характеристики баллонов

1. Масса пустого 40-литровой емкости из углеродистой стали составляет 65 кг, баллон из легированной стали легче — около 55 кг.

2. Срок службы баллона составляет 20 лет (если иное не установлено производителем), но в целях безопасности один раз в пять лет баллон отвозят на обязательную проверку и сертификацию, по результатам которых выдается акт испытаний. 3. При перевозке баллон должен находится в горизонтальном положении, перед началом работы период покоя — не менее 30 минут. 4. В процессе работы углекислотные баллоны не должны находиться рядом с нагревательными приборами и под прямыми солнечными лучами.

Виды газовых баллонов: полная классификация + разбор маркировки

При работе с углекислотными баллонами, прежде всего, важна безопасность, поэтому не стесняйтесь требовать сертификаты соответствия и акты испытаний, проверяйте паспорта и качество изготовления баллонов. И обязательно обращайтесь к надежным поставщикам — их опыт и знания всегда к вашим class=»aligncenter» width=»640″ height=»430″

Типы баллонов, предназначенных для транспортировки газа

Государственные стандарты предъявляют жесткие требования к состоянию и идентификации емкостей для перевозки газов, предназначенных для технических целей. Меры безопасности направлены на снижение вероятности повреждений и минимизации использования не того газа, который необходим для данных целей. Выше были описаны стандартные требования, снижающие вероятность повреждений. К ним относится цельнолитой цилиндр из углеродистой и легированной стали, колпак на вентиле и башмак на подошве. К идентификационным требованиям относятся маркировки и использование специального цвета для обозначения газа, содержащегося в сосуде.

Окраска газовых баллонов.

  1. Кислородный баллон должен быть окрашен в голубой цвет, на котором хорошо видна надпись черной краской «кислород». Другие идентификационные данные выбиты на неокрашенной части емкости. К таким данным относится название производителя, индивидуальный номер, тип, вес в килограммах, дата изготовления, емкость в литрах, дата следующего испытания, допустимое давление; испытательное и рабочее (не более 3 атм); клеймо технического контроля производителя. Кислород находится в сосуде в сжатом виде.

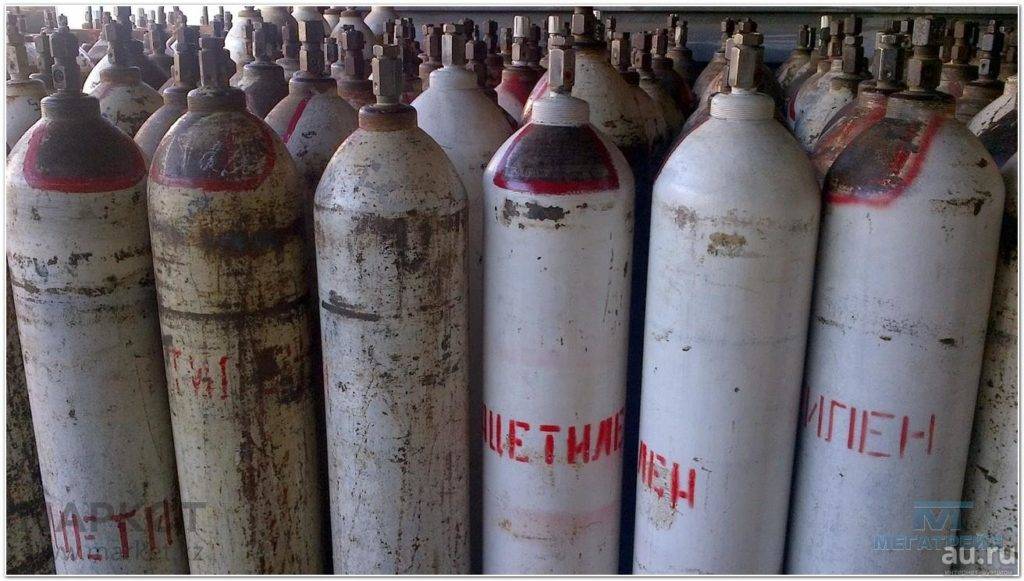

  2. Ацетиленовые баллоны окрашены в белый цвет. Газ в них содержится в растворенном виде. Однако они отличаются не только цветом. Этот газ обладает повышенной взрывоопасностью, поэтому вмещающая его емкость заполнена пористым наполнителем, который впитывает в себя газ. В этом случае газ заполняет каждую пору, что существенно снижает риски при его использовании.
  3. Водород в сжиженном состоянии содержится в баллонах, окрашенных в темно-зеленый цвет.
  4. Баллоны с пропаном известны всем, поскольку в них доставляется населению природный газ для бытового использования. Они окрашены, согласно нормативным требованиям ГОСТ 15860-84, в красный цвет и, в отличие от кислородных баллонов, являются сварными. Поскольку пропан не обладает цветом и запахом, но представляет опасность для здоровья человека, в него добавляют вещества, имеющие характерный неприятный запах.
  5. Сжатый газ аргон помещен в сосуды, окрашенные в черный цвет.
  6. Черный цвет имеют емкости с азотом, но отличительной особенностью баллонов с азотом является поперечная полоса коричневого цвета.
  7. Полностью коричневые баллоны предназначены для транспортировки гелия.
  8. Углекислый газ (CO2) и просто воздух перевозятся в сжиженном виде в черных емкостях. В природе CO2 не имеет ни цвета, ни запаха, то есть он не может идентифицироваться органолептически. Для человека этот газ не представляет такой опасности, как, например, пропан, поэтому допускается его использование в естественном состоянии. В баллонах углекислый газ может быть трех сортов: второго, первого и высшего. Для сварочных работ газ второго сорта не используется.

Сложная система цветовой дифференциации баллонов для перевозки газов позволяет в любых условиях быстро найти нужную емкость и избежать ошибок.

Вес газа в баллоне 27л

Сколько килограммов бытового газа в 27-литровом баллоне?

Популярные статьи  Строительный фен какой лучше – рейтинг популярных моделей и основные критерии выбора

зависит от давления при заправке и типа смеси

тип смеси бытового газа:

лето – 50 на 50 пропана и бутана

зима – 90% пропана и 10% бутана

должны заправлять 27 литровый баллон (вес 14,5 кг) не «под крышку», а на 23 литра. Тогда вес будет:

если заправить «под крышечку» вес будет:

Многое зависит от того, каким именно газом заполнен баллон. Может быть заполнение пропаном (чаще всего) или бутаном (реже). Плотность газов несколько различается. Также может различаться и давление газа. Ориентировочная цифра – 12кг.

Особенность заправки любого газового баллона состоит в том, что он должен быть заполнен (согласно действующим нормам) сжиженным газом не более, чем на 85% от общего объема баллона. Кроме того, для лета и зимы существуют отличающиеся друг от друга нормы по заполнению баллона газом:

  • летняя газовая смесь состоит из 50% пропана и того же количества (50%) бутана (такая смесь имеет теплотворную способность 6470 ккал/л (11872 кКал/кг), а ее плотность будет 0,545 кг/л);
  • зимняя газовая смесь содержит 90% пропана и всего-лишь 10% бутана (имеет теплотворную способность 6175 ккал/л (11943 кКал/кг), а плотность – 0,517 кг/л).

В итоге получаем, что 27-литровый баллон (при собственном весе 14,4кг) будет содержать 22,95 литра газа, что составит:

  • летом: примерно 12,5 кг);
  • зимой: около 11,86 кг.

Ну и, чтобы оценить транспортабельность такого баллона, можно прикинуть его массу при полном заполнении:

Баллоны для сжиженных углеводородных газов. Предназначен для хранения и транспортировки сжиженного нефтяного газа – пропана (пропан-бутановой смеси).

Баллон пропановый 50 литровый с вентилем: Объём – 50 л. Наибольшее рабочее давление газа – 1,6 МПа. Габариты – 300х920 мм. Толщина стенки – 3 мм. Рабочая температура – От -40 до +45. Допустимая масса сжиженного газа (max.) – 21,2 кг. Масса пустого баллона – 22,5 кг. Вес полного баллона – 43,7 кг.

Баллон 27 литров газовый пропановый с вентилем: ГОСТ 15860. Объём – 27 л. Габариты – 300х600 мм. Толщина стенки – 3мм. Наибольшее рабочее давление газа – 1,6 МПа. Рабочая температура – От -40 до +45. Допустимая масса сжиженного газа (max) – 11,3 кг (20 литров). Масса пустого баллона – 14,4 кг. Вес полного баллона – 25,7 кг.

Баллон 12 л для сжиженного газа (пропан) с вентилем: Запорное устройство – вентиль ВБ-2. Габариты: диаметр/высота – 220х540 мм. Наибольшее рабочее давление газа – 1,6 МПа (16 атм). Рабочая температура – От -40 до +45. Допустимая масса сжиженного газа (max) – 5,3 кг (6,8 литров). Масса пустого баллона – 6,0 кг. Вес полного баллона – 11,3 кг.

Баллон пропановый 5 л с вентилем: Объём – 5 л. Наибольшее рабочее давление газа – 1,6 МПа. Габариты – 220х290 мм. Толщина стенки – 3 мм. Рабочая температура – От -40 до +45. Допустимая масса сжиженного газа (max) – 2,2 кг. Масса пустого баллона – 3,1 кг. Вес полного баллона – 5,3 кг.

Учитывая то, что баллоны, находящиеся под давлением, являются взрывоопасными сосудами, их изготавливают из конструкционной стали методом обработки давлением. Перед тем, как пустые баллоны попадут потребителю, они проходят тщательные испытания и аттестацию.

Случайные записи – cколько весит:

  • Объем: 27 л
  • Высота: 590 мм
  • Диаметр: 299 мм
  • Масса пропана: 11,4 кг
  • Масса пустого баллона : 10,5 кг
  • Рабочее давление: 1,6 МПа
  • Толщина стенки корпуса баллона: 3 мм
  • Температура эксплуатации: От -40 до +45 °С
  • Вентиль: ВБ-2
  • Страна производитель: Беларусь
  • Гарантия: 12 месяцев
  • Характеристики
  • Подробное описание
  • Инструкции и сертификаты
  • Доставка
  • Самовывоз
  • Отзывы
  • Калькулятор

Комментарии

  • Объем: 27 л
  • Высота: 590 мм
  • Диаметр: 299 мм
  • Масса пропана: 11,4 кг
  • Масса пустого баллона : 10,5 кг
  • Рабочее давление: 1,6 МПа
  • Толщина стенки корпуса баллона: 3 мм
  • Температура эксплуатации: От -40 до +45 °С
  • Вентиль: ВБ-2
  • Страна производитель: Беларусь
  • Гарантия: 12 месяцев

Баллон газовый пропановый 27 л с вентилем

Баллон предназначен для хранения и транспортировки пропана. Изготовлен из высоколегированной стали, выдерживающей внешние и внутренние нагрузки, не нарушая первоначальных свойств содержимого баллона. Следует помнить, что при увеличении температуры давление возрастает, поэтому при хранении и транспортировке не допускайте резкого повышения температуры.

Никогда не заправляйте баллон больше чем на 80%

Особенно это важно зимой при низких отрицательных температурах!. Скачать сертификат

Виды газовых баллонов: полная классификация + разбор маркировки

Скачать сертификат

Хранение газовых баллонов на производстве

Здания для хранения емкостей с техническим газом на производственной площадке должны быть не выше одного этажа и при этом не иметь чердака. Такие сооружения должны быть выполнены из негорючих материалов. Окна и двери должны быть оснащены матовыми или равномерно окрашенными в белый цвет стеклами. Это необходимо для рассеивания прямого солнечного цвета.

Горизонтальное хранение газовых баллонов

Помещения, где хранят емкости с газом, должны быть оснащены постоянно действующей вентиляцией. Правила хранения газовых баллонов требуют того, чтобы на складе где осуществляют хранение газов необходимо постоянно проверять качество воздуха, на предмет наличия посторонних примесей. При достижении в воздухе опасной концентрации газов помещение необходимо проверить, а емкости с газом необходимо со склада удалить.

В процессе эксплуатации баллонов недопустимо:

  1. Эксплуатировать баллоны с просроченным сроком испытания, на их поверхности нет установочных клейм, поврежден вентиль или корпус.
  2. Самостоятельное выполнение ремонта или окрашивание баллонов и установленной на них арматуры.
  3. Отогревать редуктора с применением открытого пламени. Эту операцию можно выполнять только с применением горячей воды.
  4. Работать вблизи баллонов в промасленной одежде и пр.

Можно ли газовый баллон держать на солнце?

Баллоны, заполненные пропаном, на солнце точно не взорвутся. Газовые баллоны, которые предназначены для заполнения сжиженным нефтяным газом, должны снабжаться устройствами, которые допускают их применение в тени или на солнце. Такими устройствами являются расширительные и предохранительные клапаны.

Монтаж и замена вентиля на газовом баллоне

Приступая к монтажу запорного узла для баллона со сжиженным газом необходимо помнить о том, что данный элемент будет функционировать в условиях высокого давления. Поэтому все работы по монтажу или замене такого узла следует проводить в строгом соответствии с инструкциями.

Технически поменять вентиль на газовом баллоне достаточно легко – устаревший узел просто вывинчивается из входного отверстия в емкости, как обычный штуцер, а новый запорный элемент ввинчивается на его место

Однако при этом нужно соблюдать особые меры предосторожности

Ведь, повторимся, этот узел находится под давлением (например, на вентиль ацетиленового баллона давят целых 30 атмосфер), следовательно, сам процесс демонтажа и монтажа следует организовывать по такой схеме:

  • В самом начале запорный узел вентиля следует перевести в положение «открыто». То есть, выкрутить до упора в крайнее верхнее положение. В итоге остатки содержимого баллона уйдут либо в атмосферу, либо в какую-либо емкость.
  • После освобождения баллона от опасного содержимого можно приступать к демонтажу корпуса вентиля из резьбового отверстия в верхней части баллона. Для этих целей можно использовать либо специальный инструмент, либо обычный разводной ключ. При этом необходимо понимать, что вентиль был вкручен очень плотно и, возможно, с использованием жидкого уплотнителя, поэтому, перед демонтажем корпус запорного элемента нужно нагреть строительным феном.
  • Удалив старый вентиль из баллона нужно подготовить к монтажу новый запорный узел. То есть, нужно просто нанести на конический штуцер в нижней части корпуса гелеобразный или полимерный уплотнитель. В качестве последнего, чаще всего, используется обычная ФУП лента.
  • После подготовки вентиль вкручивается в отверстие на корпусе баллона, вначале, руками, а затем и ключом. Причем в качестве ключа, лучше всего, задействовать особый инструмент — динамометрический ключ, который позволяет регулировать усилие при затягивании. Ведь для стальных корпусов нужно создать момент в 480 Нм, а для латунных – 250 Нм.
Популярные статьи  Подвесной потолок своими руками армстронг: пошаговая инструкция

Завершив монтаж вентиля, следует нанести сведения о дате операции на паспорт баллона – специальную табличку, вмонтированную в корпус емкости.

Техника безопасности и методика контроля качества монтажа

По завершению процесса монтажа вентиля необходимо проконтролировать качество выполненных работ. Для этого нужно сделать следующее:

  • К боковому штуцеру корпуса подключают шланг от нагнетателя (компрессора).
  • Вентиль переводят в положение «открыто» и закачивают в баллон порцию сжатого воздуха. После этого вентиль баллона переводят в положение «закрыто».
  • Далее, к боковому штуцеру корпуса подключают манометрический вентиль с ввинченным измерительным прибором (манометром).

Разумеется, герметично монтированный вентиль должен удерживать давление на одном уровне в течение достаточно длительного времени.

Газовая плита на даче — оптимальный выбор

Виды газовых баллонов: полная классификация + разбор маркировки

Газовая плита, наверное, самое распространённое приспособление для приготовление пищи

Конечно, можно пользоваться электрическими плитами. Но, если электричество на даче вдруг отключили, без газовой плиты не обойтись. Ну не готовить же еду на костре в XXI веке? Это, конечно, романтично, но не всегда практично.

Газовые печи на сжиженном газе используются в дачных кооперативах давно. Они расходуют не так много топлива, так что одной заправки вполне может хватить на дачный сезон. Узнать сколько газа потребляет ваша газовая плита можно изучив прилагаемую к ней техническую документацию.

Например:

  • У вашей модели плиты с четырьмя конфорками максимальный расход газа 486 г/ч.
  • То есть, если горят все четыре конфорки на полную мощность, то баллона 50 литров хватит на 44 часа непрерывного использования.
  • Само собой, если включено меньше конфорок, то и расход газа уменьшится.

При выборе плиты особых требований к ней для использования в дачных условиях нет. Выбирайте плиту в соответствии со своими предпочтениями. Если вы не планируете жить на даче постоянно и готовить будете нечасто и небольшое количество блюд, идеальным будет выбор портативной настольной модели с двумя конфорками. Она проста в подключении, малогабаритна, её можно легко переставить в любое другое место или перевезти в автомобиле.

Виды газовых баллонов: полная классификация + разбор маркировки

Портативная газовая плита — оптимальное решение для дачи

Если же вы живёте за городом постоянно, например, летом, то имеет смысл приобрести полноценную стационарную плиту, имеющую в комплекте еще и духовку. Но учтите, что использование духовки существенно увеличит расход газа.

Приобретая плиту, нужно уточнять у продавца необходимость покупки специального редуктора, предназначенного для понижения давления газа, выходящего из баллона.

В обычном газопроводе подводимом к домашней плите, колонке или котлу давление природного газа составляет около 0.05 атмосферы., а в газовом баллоне высокого давления до 200 атмосфер. По умолчанию редуктор нужно устанавливать, если вы покупаете обычную газовую плиту, а не специально предназначенную для использования с газовым баллоном.

Вес полного баллона

Для расчетов, сколько находится килограмм кислорода в баллоне (или иного газа), можно воспользоваться газовыми калькуляторами или же посмотреть, сколько весит полный баллон, в таблице. Вес газового баллона с кислородом зависит от объема газа в баллоне и рабочего давления. Вес полного и пустого баллона отличается, как правило, на 8-12 килограмм. Давление в кислородном баллоне не должно быть выше 14,7 МПа.

Для сравнения, вес баллона для пропана варьируется в пределах 2- 21,2 кг. Если масса не заправленной емкости на 5 л равна 4 кг, на 12 л – 5,5 кг, на 27 л – 14,5 кг, на 50 л – 22 кг, то  вес баллона с пропаном будет составлять 6 кг, 11 кг, 25,9 кг и 43,2 кг соответственно. Давление для пропанового баллона должно не превышать 1,6 МПа.Виды газовых баллонов: полная классификация + разбор маркировки

Вес пустой 5-литровой емкости для аргона равен 8,5 кг; 10-литровой – 13 кг; 20-литровой – 32,3 кг (длина 740 мм) и 42 кг (длина 770 мм). Аргоновые баллоны на 40 литров из стали 45Д весят 58, 5 кг (длина 1370 мм) и 76,5 кг (длина 1430 мм), из стали 30 ХГСА – 51,5 кг при длине 1350 мм; на 50 литров из стали 45Д -71,3 кг (длина 1685) и 93 кг (длина 1755), из стали 30 ХГСА – 62,5 кг при длине 1660 мм. Чтобы получить вес полного аргонового баллона на 40 л, нужно увеличить приведенные показатели на 7,5 кг. Вес полного баллона с аргоном, имеющей иной объем, можно рассчитать, зная, что вес кубометра аргона составляет 1,784 кг.

Виды газовых баллонов: полная классификация + разбор маркировкибаллон ацетиленовый

Узнать, сколько весит ацетиленовый баллон без газа, можно путем взвешивания или же обратив внимание на технический паспорт. Вес ацетиленового баллона на 5 литров составляет 8,5 кг, на 10 – 13 кг, на 20 – 32,3 кг, на 40 – 58,5 кг, на 50 – 77 кг. Давление в ацетиленовом баллоне составляет 1,5 МПа

Давление в ацетиленовом баллоне составляет 1,5 МПа.

Правила использования баллона

Для проведения любого типа сварки используется следующий алгоритм действий:

  1. Предварительно подготовить соединяемые элементы.
  2. Определить режим сварки.
  3. Подключить регулируемую защитную атмосферу к сварочному агрегату через шланг и редуктор.
  4. Настроить рабочее давление среды.
  5. Открыть вентиль на баллоне без резких движений.
  6. Через 30 секунд поджечь электрическую дугу.

По окончании работы, защитную атмосферу следует выключить не раньше, чем через 20 секунд. После опустошения газовой емкости, последнюю нужно утилизировать, а в торговой сети купить новую. Заправке на предприятиях подлежат только 40-литровые баллоны.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
