Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Установка воздухоотводчиков

Во всех верхних точках системы, будь то изгибы трубопровода, или радиаторы, нужно установить воздухоотводчики – главное орудие в борьбе с пробками. Воздухоотводчик может быть автоматическим (клапан) или ручным (кран Маевского). Автоматический клапан будет всё делать сам, незаметно для владельца.

Чтобы автоматический клапан спуска воздуха исправно работал, нужно позаботиться о том, чтобы теплоноситель всё время был чистым.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Внутреннее устройство автоматического воздухоотводчика

В ручном режиме, при возникновении признаков завоздушенности (снижение температуры на участке, бульканье, падении давления), нужно сразу позаботиться о спуске воздуха.

При замене радиатора, покупают монтажный комплект, в котором есть всё необходимое для установки, в том числе и кран Маевского. Но воздухоотводчики продаются и отдельно. Ставят их в верхний штуцер радиатора, с противоположной стороны от входа подачи.

Пожалуй, каждый знает, что в отопительной системе скапливается некоторое количество воздуха, которое необходимо стравить. Кран Маевского сейчас устанавливается почти на всех радиаторах. Рассмотрим устройство данного прибора.

Принцип работы накопительного водонагревателя и преимущества данного прибора описаны на этой странице.

Ошибка 2Е (мигают первые три индикатора)

Логика ошибки заключается в слишком быстром росте температуры подающей, т.е. теплоноситель на выходе из теплообменника нагревается слишком быстро и для предотвращения аварийного перегрева работа котла блокируется на две минуты. Основной причиной такого поведения котла может быть плохая циркуляция теплоносителя. Причинами плохой циркуляции чаще всего может быть:

  • неисправность циркуляционного насоса или недостаточная производительность
  • забитый грязью или накипью теплообменник
  • воздух в системе отопления

В данной статье мы рассмотрели наиболее распространенные неисправности газовых котлов Buderus. Полный перечень ошибок содержится в руководстве по эксплуатации оборудования. Современные газовые устроены так, чтобы элементы были максимально доступны для простоты сервисного обслуживания. Некоторые ошибки пользователь может устранить самостоятельно, например, осуществить подпитку котла или осмотреть дымоход на предмет засора.

Предпринимать какие-либо действия по самостоятельной диагностике следует только в случае острой необходимости с соблюдением мер предосторожности и безопасности. Если Вы не обладаете представлением о принципах работы и устройства газового котла – лучше вызвать квалифицированного специалиста

Компания будерус размещает познавательные видео, в которых специалист рассказывает, в том числе об возникающих ошибках котла.

Источники

  • https://www.tproekt.com/gazovyj-dvuhkonturnyj-kotel-buderus/
  • https://thermo-lider.ru/gazovye-kotly/oshibki-gazovykh-kotlov/oshibki-gazovykh-kotlov-buderus/buderus-kotel-oshibka-6a/
  • https://boilervdom.ru/kotly/kody-oshibok/kody-oshibok-kotla-buderus-buderus-chto-delat-v-konkretnoj-situacii.html
  • https://cosmo-frost.ru/gazovye-kolonki-i-kotly/neispravnosti-gazovye-kolonki-i-kotly/kody-oshibok-i-neispravnosti-gazovogo-kotla-buderus/
  • https://teploservice-ovk.ru/kod-oshibki-kotla-buderus-logamax-u072/post/chto-delat-kogda-kotel-buderus-logamax-u072-vydaet-oshibku-6a
  • https://zen.yandex.com/media/bosch_climate/oshibka-6a-kotla-buderus-kak-borotsia-5e7cc025b0d2c37f5d219d0b

Газовые котлы “Будерус»

Природный газ остается самым дешевым топливом, поэтому популярность газовых котлов только растет. В отоплении используются одноконтурные газовые агрегаты. Двухконтурные напольные или настенные модели легко справляются с двумя функциями, необходимыми для комфортного проживания в частном доме: отоплением и водяным отоплением.

Известная компания Bosch Thermotechnik GmbH занимается производством газовой и промышленной бытовой техники торговой марки Buderus. Помимо газовых агрегатов производятся электрические, твердотопливные и дизельные котлы.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломкамиГазовые модели Buderus – самая большая группа отопительного оборудования. Это связано с популярностью оборудования, изготовленного специально для климатических условий России

Котлы разнообразны по конструкции и способу установки, бывают одноконтурными и двухконтурными, с открытой или закрытой камерой сгорания.

Современные газовые модели можно разделить на 4 группы:

  • настенный конденсат;
  • атмосферный чугун на открытом воздухе.
  • традиционная стена;
  • напольный конденсат;

Выбор модели со способом размещения зависит от мощности агрегата. В квартирах старого жилого комплекса до пяти этажей и в небольших загородных домах применяются стеновые блоки. Крупные частные дома, торговые предприятия, производственные цеха оснащаются напольным вариантом.

Конструктивные особенности не принципиальны, но они все же существуют, но неисправности обычно такие же, как и способы их устранения.

Для бесперебойной работы газового котла важно все: правильный монтаж агрегата и дымохода, регулярное обслуживание, соблюдение правил эксплуатации, своевременная чистка и замена деталей, качественное топливо. Если хотя бы один элемент больше не соответствует требованиям, возможен сбой. Наиболее распространены:

Наиболее распространены:

Если хотя бы один элемент больше не соответствует требованиям, возможен сбой. Наиболее распространены:

Галерея изображенийФото из Со временем плохое качество воды в виде известковых отложений «отпечатков пальцев» на стенках теплообменника, что резко снижает его способность нагревать воду, неверная информация о температуре воды, температуре воздуха или режиме работы. Причина этого – сбой в работе датчиков, который произошел из-за обрыва контактов. Плата управления подключена к датчикам и другим элементам проводки и скрыта под пластиковым корпусом. Но со временем выходит из строя из-за конденсации, короткого замыкания и других причин Загрязнение теплообменника минеральными включениями Горелка не включается или гаснет Обрыв контактов проводов датчика Обрыв платы управления

Часто трудности в эксплуатации возникают просто по неосторожности, когда пользователь забывает повернуть газовую арматуру или подключить электричество. Подробнее о неисправностях и способах их устранения читайте ниже

Ошибка 3у, или 3c

Причины неисправности в случае появления ошибки 3c аналогичны причинам при ошибке 3а, также, как и способы их устранения. Еще одним фактором, в случае появления на индикаторе этого кода, иногда может стать образование конденсата на дифференциальном реле. Для устранения следует снять реле, просушить с помощью фена и установить на место.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Цифра 3 в сочетании с буквой «у» или «c» (в зависимости от модели — 24 кВт двухконтурный Будерус, или иной мощности, или одноконтурный и т.д.) сигналит о сбоях в работе реле давления газового котла.

Эта неисправность может быть вызвана забитостью канала удаления газов либо неправильной работой вентилятора (на чересчур больших оборотах). Канал нетрудно прочистить, частоту вращения вентилятора — отрегулировать, прибегнув к подсказкам руководства по эксплуатации оборудования.

Если проверка не показывает ни того ни другого, для прекращения ошибки 3с нужно осмотреть реле — срабатывает ли оно при замыкании-размыкании контактов. Если нет — заменить эту деталь системы.

При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу такой:

  1. Блок управления дает сигнал на запуск вентилятора
  2. Вентилятор создает необходимое разряжение в выпускном трубопроводе
  3. Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются
  4. Плата подает сигнал на открытие газового клапана и розжиг

Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку. Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.

Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.

Проверка термостата

Для выполнения этой процедуры, необходимо сделать несколько простых шагов:

  1. Развернуть панель управления, путем выкручивания двух винтов в нижней части котла. Для этого понадобится крестообразная отвертка.
  2. Панель свободна. Теперь ее необходимо опустить вниз и развернуть на себя.
  3. Для снятия лицевой панели, нужно выкрутить 2 самореза, фиксирующих ее.
  4. Панель приподнимается и снимается с фиксатора.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

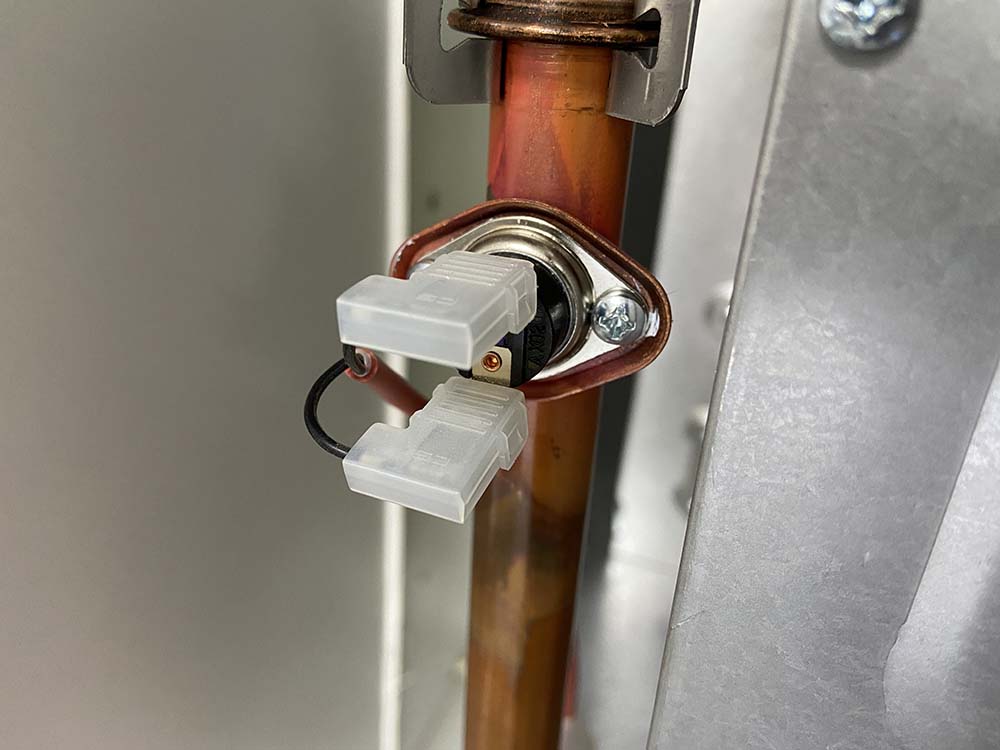

Предохранительный термостат на подаче газового котла

Когда подготовительные работы готовы, можно приступать к диагностике предохранительного термостата, который располагается на первичном теплообменнике. При перегревании, этот датчик размыкает контакты, но после охлаждения, контакты снова должны быть замкнутыми. Делается это в несколько простых шагов:

  • отсоединить разъемы;
  • включить мультиметр;
  • установить режим проверки электрической цепи;
  • проверить замкнутость контактов.
Популярные статьи  Реле контроля напряжения: принцип работы, схема, нюансы подключения

Если прибор показывает наличие электричества в цепи, тогда необходимо вернуть разъемы на место и приступить к дальнейшей диагностике. Ошибка 4C возникла не по данной причине.

Почему не включается котел

После правильной установки при отсутствии нарушений котел настенного типа обычно не доставляет проблем своим владельцам. Средний срок службы агрегата составляет от 4 до 9 лет, но поломки могут случаться на любом этапе эксплуатации. Когда настенный котел не включается, на его дисплее появляется информация об ошибке с указанием персонального кода либо номера в зависимости от конкретной модели устройства.

Его нужно записать и посмотреть точное значение в инструкции, где представлены описания наиболее часто встречающихся неисправностей. Самая распространенная проблема – отсутствие розжига газо-воздушной смеси. Пламя может загораться и гаснуть спустя некоторое время или отсутствовать полностью, если котел закрывает клапан для подачи газа. Это происходит по ряду причин:

  • проблемы с полярностью подключения или ошибка фазировки;
  • окисление либо загрязнение электрода розжига, присутствие зазора в горелке;
  • трещины или пробои в изоляционной части высоковольтных проводов;
  • сложности с подсоединением электричества;
  • отсутствие подачи газа из-за неисправного счетчика или загрязненных фильтров;
  • сломанная плата управления.

Еще одной популярной проблемой является недостаточность тяги. В такой ситуации продукты сгорания ликвидируются не полностью, котел для отопления не включается и не проводит розжиг. Помимо этого нередко возникают сложности с давлением воды, которое в норме должно находиться на минимальной отметке и контролироваться персональным датчиком. Пользователи могут контролировать уровень давления при помощи встроенного манометра механического или электронного типа.

Все газовые котлы работают в закрытой системе отопления, давление в которой периодически падает. Если оно снижается до критического уровня в 0,5-0,7 бар, прибор не будет запускаться, поскольку датчик фиксирует проблему как поломку и приостанавливает всю работу прибора.

Котел может не работать только в одном режиме, например, ГВС либо отопления. В подобной ситуации агрегату требуется полноценная диагностика у специалиста, который сумеет точно определить причину поломки.

Виды удаления накипи

Очистка котлов от накипи может быть выполнена двумя способами:

  • разборным, когда её количество достигло критических объёмов, которые невозможно удалить любым другим способом, а также невозможна дальнейшая эксплуатация устройства;
  • неразборным, который позволяет заблаговременно предотвратить появление отложений на внутренних стенках корпуса, а также избавиться от них, при условии применения эффективных средств очистки.

Разборный вид

Разборный метод является самым эффективным, но трудоёмким. Он позволяет не только оценить текущее состояние котла, а и полностью избавиться от накипи любым подходящим способом: механическим или химическим.

Пошаговый разбор конструкции выполняется следующим образом:

Изучаем инструкцию по разбору, если она предлагается производителем, либо схему устройства. Подбираем необходимые инструменты. Подготавливаем средства для очистки и расходные материалы для обслуживания. Отключаем котёл от электропитания и ждём, пока он остынет до комнатной температуры. Перекрываем вентили на входном и выходном патрубках отопительного контура, сливаем воду с котла. Снимаем защитный кожух путём откручивания болтов во всех местах его крепления

При этом важно контролировать усилия, чтобы не сорвать резьбу. Снимаем верхнюю крышку и получаем доступ к внутренней ёмкости

Демонтируем нагревательный элемент и теплообменник (если он предусмотрен конструкцией).

Недостатками такого способа являются: неприменимость для неразборных сварных герметичных конструкций, вероятность неправильной сборки или повреждений термостойкого покрытия.

Неразборный вид

Неразборный метод используется для снижения и устранения накипеобразования своими силами без вероятности получения серьёзных последствий для работы оборудования. Его преимуществом является отсутствие необходимости привлечения специалистов. В некоторых случаях для его реализации не нужно отключать котёл, а затем снова его запускать.

Такой вид борьбы с накипью имеет ряд недостатков:

  • эффективность очистки можно оценить только по косвенным признакам: стабилизация температурных показателей, равномерность нагрева и т. д.;
  • невозможность проконтролировать, какое количество накипи в котлах осталось и требуется ли её дальнейшее удаление;
  • сложность подбора наиболее эффективного средства по причине неизвестности химического состава накипи;
  • нестабильность работы котла во время очистки.

Неисправности котлов Buderus

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Горелка не включается

Аварийный выключатель системы отопления стоит в положение выкл — включить.

Пусковой выключатель системы управления в положении выкл — включить.

Неисправны защитные автоматы — проверить их работоспособность, если требуется, заменить дефектный автомат.

Поврежден регулятор температуры котловой воды — проверить и, если требуется, заменить дефектные детали.

Поврежден предохранительный ограничитель температуры — проверить и, если требуется, заменить дефектные детали.

Сообщение об ошибке от внешних приборов безопасности (например, от предохранительного устройства контроля уровня воды) — потребитель должен проверить котел Будерус, устранить неисправность и, если требуется, заменить элемент.

Сработала система контроля дымовых газов:

  • AW 10 — деблокировать систему контроля дымовых газов;
  • AW 50 — Подождать максимум 15 минут.

Котел включится автоматически, если поступает запрос на тепло. При многократном срабатывании проверить тракт дымовых газов и проверить работоспособность системы контроля дымовых газов. Если имеется дефект, то заменить.

Горелка стартует и переключается на неисправность. Нет искры при розжиге

Есть ли звук при образовании искры зажигания при вынутом кабеле розжига?

  • Если нет, то — заменить запальный трансформатор;
  • Если да, то — заменить запальный электрод или запальную горелку.

Горелка стартует и переключается на неисправность

Все газовые запорные краны закрыты — открыть газовые запорные краны.

Подаваемое давление природного газа более 8 мбар — если нет, установить причину и устранить неисправность.

Удален ли воздух из газопровода? Удалять воздух, пока будет возможен розжиг газа.

Горелка котла Buderus стартует и переключается на неисправность. Нет ионизационного тока

Если перепутаны подключения N и L — устранить ошибку.

Имеется напряжение между L и PE? Если нет, выполнить заземление PE, в данном случае установить разделительный трансформатор.

Плохой контакт ионизационного провода — устранить ошибку, в данном случае заменить дефектную деталь.

Замыкание на массу на ионизационном электроде — исправить повреждение.

Дефект автомата горения — заменить элемент.

Горелка стартует и переключается на неисправность. Ток ионизации менее 1,5 мA

Загрязнен сердечник или керамика ионизационного электрода — очистить ионизационный электрод, при необходимости заменить запальную горелку.

Коды ошибок и инструкции по их устранению

Современные газовые котлы способны сообщить пользователю о неисправности и самостоятельно устранить некоторые поломки, остановку и перезапуск.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломкамиЕсли агрегат не работает и на дисплее появляется ошибка, необходимо действовать согласно инструкции и, при необходимости, обратиться в техническую службу

Коды ошибок представляют собой буквенно-цифровые символы, указывающие на тип неисправности. К ним относятся простые, требующие перезагрузки или очистки, но есть и сложные, которые диагностируют все диски устройства. Рассмотрим наиболее существенные и частые ошибки.

0Y – превышение температуры над рабочими уставками (со скоростью + 95 ° C). Если котел не выключается автоматически, выключите его вручную, проверьте состояние датчиков и установленные настройки.

Также следует проверить насос, подключив его к главному контроллеру. Отрегулируйте мощность насоса.

2П – резкое повышение температуры горячей воды. Проверить соответствие давления рабочим параметрам, проверить работу насоса, при необходимости отремонтировать.

H11 – проблемы с датчиком горячей воды. Проверьте работу датчика температуры, а также контакты соединительных кабелей. Заменить неисправные детали.

3А – вентилятор не запускается. Проверить контакты, кабельные соединения. Если привод неисправен, замените его.

Популярные статьи  Как подключить блок розеток: правила установки и схемы подключения

3U – скорость вентилятора завышена. Проверить работу дымохода, при необходимости очистить.

4С – перегрев теплообменника. Внимательно осмотрите цепь и датчики, выпустите воздух из системы, проверьте давление в сети. Если все в норме, значит проблема в гидроагрегате радиатора или помпы, требуется разборка и ремонт.

6А – розжиг не осуществляется, пламя отсутствует. Отвинтите газовую арматуру до упора, проверьте давление.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломкамиЕсли вы подозреваете, что сквозняка нет, проверьте, есть ли он в дымоходе. Вы можете использовать зажженную спичку – ровное пламя указывает на грязный плавающий дымоход – на хорошей тяге

Также рекомендуется провести диагностику реле протока, проверить и при необходимости очистить контакты электродов, удалить зубной налет с горелок щеткой и, в случае неисправности горелки, установить новый блок.

6C – система обнаруживает пламя, когда котел выключен, а газ выключен. Необходимо проверить исправность дымохода и отсутствие окисления контактов. Возможно, из-за конденсата на плате появилась влага, которую нужно просушить и заодно проверить чистоту сифона конденсата.

9Л – неисправность газового клапана. Требуется тщательный осмотр фурнитуры и проводки, ремонт и замена.

После замены некоторых компонентов, например вентилятора или насоса, агрегат необходимо ввести в эксплуатацию. После самостоятельного ремонта газового котла Buderus не всегда может заставить его работать исправно из-за «прилетевших» настроек. Рекомендуем вызвать мастера, который проверит правильность подключения и перенастроит блок.

Рекомендации по обслуживанию котлов

Кроме правильной эксплуатации необходимо регулярно проводить обслуживание газового оборудования. По действующим у нас правилам права и обязанности на проведение техосмотров и ремонтов передаются организации, с которой заключен договор на поставку голубого полезного ископаемого, монтаж и подключение котла.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками
Производитель оборудования Будерус настаивает на передаче прав на обслуживание сервисной организации, среди сотрудников которой есть аккредитованные компанией мастера. Это диктуется требованиями эксплуатационной безопасности и надлежащего обслуживания техники

При самостоятельном обслуживании необходимо выполнять рекомендации производителя.

Что же можно сделать своими руками, без привлечения газовщиков?

  • Производить термическую дезинфекцию – промывку системы ГВС при максимальной температуре.
  • Регулярно чистить облицовку – протирать влажной тряпкой, без применения абразивных моющих средств.
  • Проверять рабочее давление в сети с помощью манометра (норма – от 1 до 2 бар).
  • При необходимости добавлять воду в отопительный контур.
  • Удалять воздух из агрегата, если нагрев воды происходит неравномерно.
  • Проверять систему отвода продуктов горения, а при обнаружении деталей с коррозией – заменять их.

Чистку внутренних узлов также можно производить своими силами. Но перед разборкой котла убедитесь, что перекрыт газовый вентиль и отключено напряжение.

Обычно с такими неисправностями газовых котлов Buderus, как «прикипание» датчика или засор дымоотвода, справляются самостоятельно.

Почему завоздушивается система отопления?

Чаще всего, при возникновении пробок, выясняется, что где-то образовалась небольшая течь. Её бывает не видно невооружённым глазом, ведь небольшое количество воды может успевать высыхать на поверхности трубы. Более действенный способ выявления утечек – осмотр системы тепловизором.
Воздух неизбежно попадает на этапе заполнения теплоносителем

После того, как систему заполнили, важно несколько раз спустить воздух.
Пробки могли образоваться при ремонтных работах.
Даже если систему не ремонтировали, с течением времени из воды выделяется кислород, который накапливается в верхних точках трубопровода.
Утечка может быть там, где её меньше всего ждут – в воздухоотводчиках, особенно этому подвержены современные автоматические модели, работающие в теплоносителе низкого качества.

Знаете ли вы, для чего нужен воздухоотводчик в системе отопления? Воздушный клапан для отопления – все об этом приборе читайте в статье.

Советы по выбору биметаллических радиаторов отопления вы найдете здесь.

Настенный радиатор – отличный вариант обогрева помещения в том случае, если отсутствует централизованное отопления. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/radiator-elektricheskij-nastennyj.html вы найдете полезные рекомендации по выбору электрического отопителя.

Виды котлов, характеристики моделей

Сейчас на рынке представлено несколько моделей котлов Будерус, о которых и пойдет речь ниже:

  1. Чугунные изделия относят к типу долгого горения. Основной их особенностью является турбина, которая подает в топку воздушную массу для поддержания горения твердого топлива. Для таких установок лучше всего использовать уголь, кокс или древесину, можно прессованную. В зависимости от мощности необходимой для обогрева помещения можно выбрать одну из пяти модификаций. Устанавливается котел в системах отопления насосного типа, и может быть как самостоятельным, так и вспомогательным источником тепла. Чугунный котел может применяться для отапливания частных домом иди складских помещений, размер которых не превышает 400 кв.м. Прибор имеет компактные размеры, поэтому не требует для своей установки много места. Является очень экономичным и надежным. Единственным недостатком в работе агрегата является необходимость загружать топливо в ручную, что иногда отбирает время.
  2. Твердотопливные котлы со стальной камерой для выгрузки топлива делятся на 8 типов в зависимости от мощности: от 12 до 45 кВт. Такой вид в качестве топлива принимает уголь, кокс и дрова. Может быть установлен в гравитационных системах отопления в качестве самостоятельной установки или вспомогательного элемента отопления при имеющемся газовом оборудовании. Агрегаты со стальным баком сгорания используются для отопления квартир, коттеджей или рабочих помещений от 120 до 300 кв.м. В зависимости от твердотопливных чугунных установок, стальные немного дешевле, а поэтому более доступны широкому кругу потребителей.
  3. Для ценителей комфорта, экономичности и высокого качества среди моделей котлов Будерус представлены также стальные приборы пиролизного типа с первичной и вторичной камерами сгорания. Основная топочная камера позволяет использовать поленья размером до 58 см, что уменьшает затраты времени на приготовление топлива. Изготавливаются такие установки в четырех модификациях мощностью от 18 до 38 кВт. Оснащение котла внешними приборами управления воздушным потоком и дымовой тягой позволяет избежать попадания гари в отапливаемое помещение. Производительность данной модели выше на 4-7% чем у моделей представленных выше, что способствует экономичному потреблению топлива. Обогревая помещение до 300 кв.м., установка практически не вырабатывает гари, а значит про ежедневные чистки можно забыть. Единственным недостатком при всех описанных преимуществах является высокая стоимость, до 100000 рублей, которая вызвана наличием описанных ранее функций.Обобщив информацию следует отметить, что практически все котлы Будерус способны работать на любом твердом топливе, лишь те которые помечены буквой D принимают в качестве сырья только древесину.

Выбор

Современное отопительное оборудование может использовать для работы природный газ, электроэнергию или твёрдое топливо. Монтаж котлов отопления, требует соответствия специальным требованиям к установке и эксплуатации.

Газовые котлы

Системы отопления с газовыми агрегатами – популярны для использования в частном доме. Природный газ является недорогим и эффективным видом топлива. Конечно, так можно лишь о тех регионах, где имеются магистральные газопроводы и подвод газа к дому не вызывает никаких сложностей.

При этом нельзя забывать о том, что газ — среда повышенной опасности из-за его взрывчатости. При выборе газовых установок, нужно помнить о следующих отличиях:

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

  • производитель и ценовой сегмент;
  • потребляемая мощность;
  • количество контуров — одноконтурные и двухконтурные модели;
  • тип монтажа (напольный или настенный);
  • способ очистки отработанных газов.

Очень популярны настенные газовые установки – они просты в монтаже и небольшие по размеру.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Комплектация такого агрегата включает в себя горелку, расширительный бак, циркуляционный насос (один или больше), манометр и термометр, теплообменник, схему отвода отработанных газов (естественная или принудительная). Для безопасности оборудование оснащается специальными датчиками.

Электрические котлы

Основным его преимуществом этих компактных котлов против агрегатов, работающих на другом виде топлива, является полное отсутствие отходов в процессе работы (в том числе отсутствие продуктов сгорания). Считается, что это самый экологически (и эстетически) чистый вид отопления в частном доме. Но, вместе с этим, пожалуй, и самый дорогой. Монтаж котлов может осуществляться на полу или на стене. В зависимости от типа нагревания такие установки бывают:

Популярные статьи  Газовый котел с электрогенератором: устройство, принцип работы, обзор лучших брендов

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Конструкция ТЭНовых котлов довольно проста. В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. В зависимости от заданной температуры нагрева работают либо все ТЭНы, либо только часть из них. Эта конструкция очень примитивна и отчасти считается устаревшей.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Принцип работы индукционного котла основан на электромагнитной индукции. Если говорить проще, то в трубу из диэлектрика помещается сердечник, нагрев которого происходит от воздействия тока электрической катушки вокруг трубы. Сердечник при этом нагревает воду, которая поступает по трубе.

В принципе работы электродного агрегата используется закон физики, основанный на нагревании воды из-за сопротивления при пропускании через неё электрического тока. Вода при этом должна иметь особую концентрацию солей. Эти устройства более безопасны по сравнению с предыдущими двумя, так как при утечке воды из нагревательного бака агрегат автоматически прекращает свою работу.

Твёрдотопливные котлы

Сейчас это оборудование используется для отопления домов, где нет возможности обогрева природным газом. Такие котлы работают на различных видах твёрдого топлива, но основным видом традиционно являются дрова. Отопительное оборудование такого типа очень напоминает собой печь, но при этом отвечает всем стандартам безопасности и современным требованиям к качеству аналогичных установок.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками

Котлы имеют в своей конструкции камеру сгорания, теплообменник, загрузочный бункер, дымоход, форсунки, блок управления и камеру отвода горячих газов. Монтаж котлов производится только на фундамент. Они имеют достаточно большие габаритные размеры и массу.

Регулировка и настройка газовых котлов

Комфортабельная дача, вместительный гараж, частный коттедж, многоуровневая квартира – газовые котлы согревают жизни миллионов людей. Тепло мощных агрегатов постоянно, привычно и о нем не задумываешься до тех пор, пока температура в жилище или рабочем помещении внезапно не упадет. Проводимая время от времени регулировка и настройка газовых котлов позволит избежать аварий и поломок.

Что русскому хорошо, то европейцу – 20 мбар

В странах России и Европы магистральные нормы давления газа разнятся. За рубежом эта величина постоянна и определяется в 20 мбар. Однако держать одинаковый уровень отопления в России и летом, и зимой – утопия. Так, в теплое время года показатель снижается примерно до 13 мбар, а с приходом морозов в сети наблюдаются скачки давления и перебои с подачей газового топлива.

Забугорные производители газовых котлов не смогли закрыть глаза на климатические условия соседей и настраивают импортные котлы на определенные диапазоны чувствительности. Эта операция производится на заводе во время сборки механизма. Кроме того, создан специальный газовый клапан, позволяющий отрегулировать давление при необходимости. Изначально он задумывался как способ экономить расход топлива, но русские граждане пользуются им в качестве средства предотвращения аварийного отключения газового котла из-за падения давления в магистрали.

Основные действия по настройке и регулировке работы газового котла любой конфигурации обязан производить специально обученный человек. Но есть ряд операций, с которыми справится и потребитель тепловой энергии – например, в ожидании приезда мастера.

  1. Проблема: завышенная мощность горелки. Описание: «пляшущее» пламя, коптящий дымоход. Решение: прикрыть газовый кран на опуске.
  2. Проблема: малая тяга котла. Описание: воздух не поступает внутрь котла, переработанный газ не выходит наружу. Решение: прикрыть газовый кран на опуске, уменьшив тем самым мощность горелки.
  3. Проблема: недостаток воздуха для поддержки горения. Описание: пламя желтого цвета, скопление сажи. Решение: уменьшить мощность горелки предложенным выше способом.
  4. Проблема: завышенное газовое давление. Описание: сажа оседает на стенах дымохода и топки, растет расход газа. Решение: установить регулятор давления, прикрыть газовый кран.

К действиям, которые носят общее название регулировка и настройка газовых котлов, относятся также прогревание котла, открытие шибера дымохода, проверка автоматики безопасности, перевод стрелочного манометра, установленного на газопроводе.

Пуско-наладочные работы газового котла немыслимы без проведения анализа отработанных и идущих на подачу газовых потоков. Настройка не может считаться выполненной, если не найден оптимальный баланс воздуха и газа. Кому хочется платить за топливо, бесследно улетающее в атмосферу? Кого обогреет неэффективное тепло? Есть ли граждане, заинтересованные в намеренном снижении срока службы отопительного прибора?

Дабы отвлечь от своего дома или офиса аварию, нужно сделать регулировочные работы рутинным делом. Взять за правило: раз в определенный период производить тщательный комплексный осмотр газового котла, его деталей и комплектующих. Максимально достижимый КПД котла будет поддерживаться при приемлемом качестве работы устройства. Во время настройки настенного или напольного отопительного котла следует убедиться, что в помещении топочной не требуется дополнительная теплоизоляция, и что потери тепла, неизбежные при работе котла, находятся на допустимом уровне.

Ознакомление с техническими характеристиками

Ниже рассматриваются основные параметры изделий наиболее популярной серии «Logano». Информация предоставляется в виде сравнительной таблицы, чтобы было легче делать выбор. Все модели изготавливаются из стали или чугуна, так как эти материалы обладают наиболее подходящими свойствами.

Обслуживание и ремонт газовых котлов «Buderus»: методы борьбы с типичными поломками
Представлена продукция Logano G221.

Сделав предварительные расчеты системы отопления для строения, можно ознакомиться с техническими данными котлов.

Изделия Мощность в киловаттах КПД в процентах Давление в барах Материал
S111-2 12-45 86 2,5 Сталь
S121-2 21-38 85 2 Сталь
G221 20-40 78 3 Чугун
G221A 25-30 80 4 Чугун

Демонстрируется котел Logano S121-2.

Перечень: что входит в техническое обслуживание газового оборудования

В руководстве по эксплуатации можно встретить требования к обслуживанию газового котла.

При этом описание работ достаточно развернутое. Для понимания необходимости таких работ следует детально изучить инструкцию.

Операции технического обслуживания:

Визуальный осмотр котла. Следует проверить состояние горелки.
Следует очистить определенные детали системы. К ним относится электроды розжига, датчики огня, подпорная шайба.
Датчики воздуха следует продуть.
Очищают, а при необходимости заменяют, фильтры.
Элементы котла, которые взаимодействуют с огнем, также следует очистить

Важно очистить саму газовую горелку. Кроме этого система нуждается в регулировке.
Из дымохода нужно удалить нагар

Но данная операция не входит в сервисное обслуживание, ее следует заказывать и оплачивать отдельно.
Проверяется электрическая составляющая котла и ремонтируется при необходимости.
Регулировка газовой горелки и прочих элементов. Ее настройка проходит после определения состава продуктов горения.
Регулировка работы бойлера, если он подключен к системе.
Проверка системы безопасности. Это обязательное мероприятие. Группа безопасности не работает постоянно, поэтому случая убедиться в ее исправности не предоставляется. Но правильная ее работа прямо влияет на безопасность всей семьи. Проверяющий создает имитацию аварий, и проверяет качественность оборудования.
Проверка герметичности электромагнитного клапана, который блокирует подачу газа.
Проверка качественности всех соединений подачи газа. Следует оценить элементы на наличие коррозии и герметичности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
