Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке

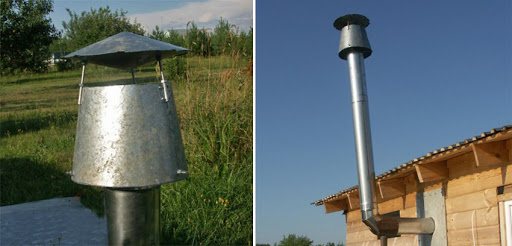

Изготовление дефлектора своими руками

Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

  • резиновая или деревянная киянка;
  • ножницы и ножовка по металлу;
  • линейка, рулетка;
  • мел для нанесения линий на поверхность металла;
  • электродрель, пистолет для заклепок;
  • сверла по металлу;
  • карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

  • высота дефлектора составляет 1,7 d;
  • ширина колпака принимается равной 2 d;
  • размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Видео: Усилитель тяги печи, котла и дымохода

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Нужен ли вентилятор для камина и как он работает

Вентиляторы часто используются в современных каминах. Однако они могут выполнять различные функции, а целесообразность их применения необходимо рассматривать в каждом конкретном случае отдельно. Есть три типа вентиляторов для камина.

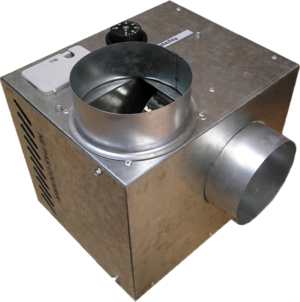

  1. Для распределения горячего воздухаЭто устройство устанавливается возле отопительного устройства внутри системы воздуховодов, по которым нагретый воздух можно транспортировать в отдалённые комнаты. Получается, что тогда камин сможет обогревать не только помещение, в котором он установлен, но также даст возможность равномерно отапливать коттедж большой площади или, например, двухэтажный дом. Эти вентиляторы, как правило, подключаются к датчикам и автоматике управления.

    Так выглядит конфигурация воздушного отопления с канальным вентилятором

  2. Для обеспечения притока свежего воздухаКамин во время горения активно расходует кислород. Иногда его естественного притока оказывается мало — нарушается воздушный баланс, и наблюдается разряжение. Как следствие, людям некомфортно находиться в каминном зале, нет стабильной работы топки. Чаще всего такая ситуация возникает, если мощность топки высока, а здание имеет хорошую герметичность ограждающих конструкций (актуально для современных построек). Такая же проблема появляется, если комната, где установлено отопительное устройство, имеет недостаточную кубатуру. В этих случаях единственным выходом будет подведение к камину специального канала с нагнетающим вентилятором, который будет подавать в топку воздух, взятый с улицы. Многие заводские топки оборудованы соответствующими патрубками. Нужно ли ставить приточный агрегат — может показать только расчёт существующего и требуемого воздушного баланса.

    По этой схеме реализуется компенсация израсходованного воздуха. Вентилятор устанавливают, если длина этого канала слишком большая (5 и более метров)

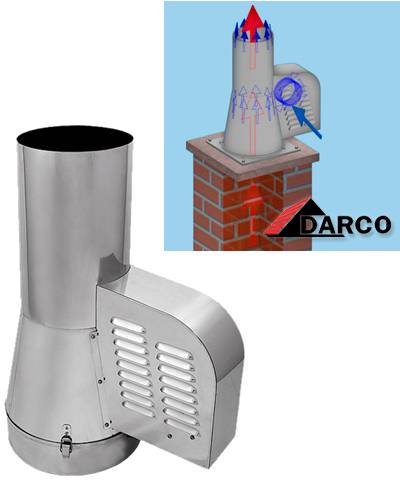

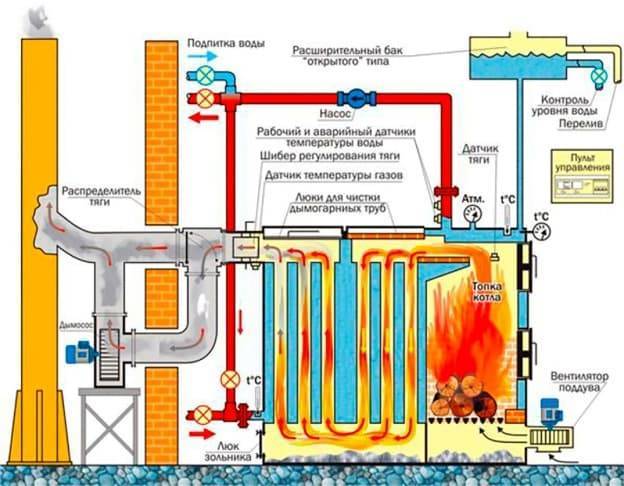

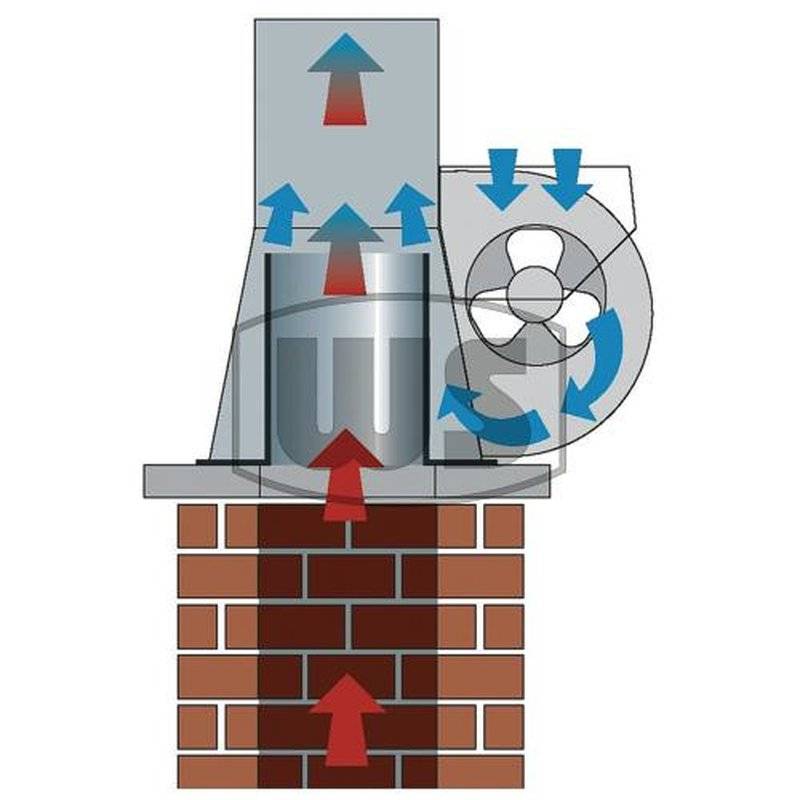

  3. Для удаления продуктов горенияЭто так называемые «дымососы» — вентиляторы, которые должны улучшать тягу. Также при неработающей топке они могут функционировать как элемент вытяжной вентиляции. Принудительная транспортировка дыма, действительно, помогает преодолеть некоторые (не все!) факторы, вызывающие задымление и запах гари. Однако есть смысл использовать эти вентиляторы, когда камин совсем плохо функционирует, и другого выхода просто нет. Всё потому что они:
    • перекрывают канал и исключают естественную тягу;
  4. имеют ограничения по времени протапливания и максимальной температуре отводимых газов (цифры в основном такие: 4 часа и 200 градусов);
  5. усложняют чистку дымохода;
  6. нарушают кислородный баланс в каминном зале (слишком много расходуется и отводится воздуха, поэтому обязательно будет нужен принудительный приток).

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке

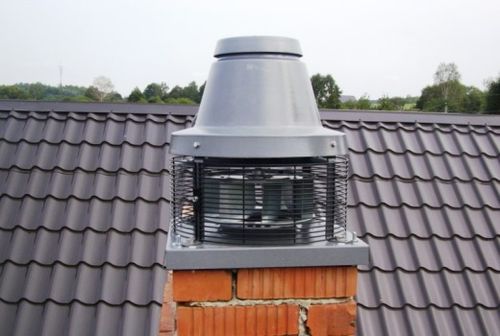

Дымосос располагается на устье трубы. Канал получается почти полностью заблокированным

Обратите внимание, что все типы вентиляторов нуждаются в подключении к электроэнергии, поэтому, выбирая схемы с такими устройствами, учтите все параметры ваших сетей

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Дефлектор ЦАГИ

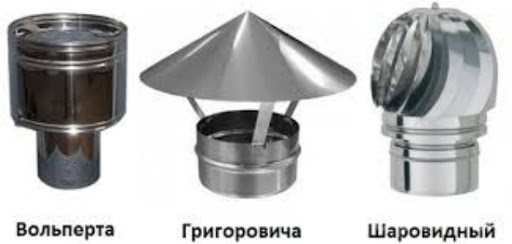

Конструкции дефлекторов отличаются:

  • дефлектор ЦАГИ;
  • круглое приспособление;
  • тарельчатый тип;
  • в виде звезды;
  • Н-образный прибор;
  • турбо-дефлектор.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

  1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
  2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
  3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

Популярные статьи  Тротуарная плитка во дворе частного дома: фото композиций

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

2 Причины плохого удаления газов

Перед тем как говорить о применении принудительной вытяжки для дымохода, следует разобраться в самом процессе удаления продуктов сгорания. Также нужно понять причины ухудшения тяги в дымоходе. Все факторы, влияющие на это, можно разделить на три основные группы:

  1. 1. Условия внутри помещений.
  2. 2. Внешние факторы.
  3. 3. Конструкция дымохода.

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке

К внешним факторам можно отнести влажность воздуха на улице, его температуру, атмосферное давление, ветровые потоки, скорость течения воздушных масс. Из-за всего этого появляются постоянные изменения тяги в дымоходе. Процесс удаления угарного газа из печей и других теплогенераторов следует постоянно контролировать.

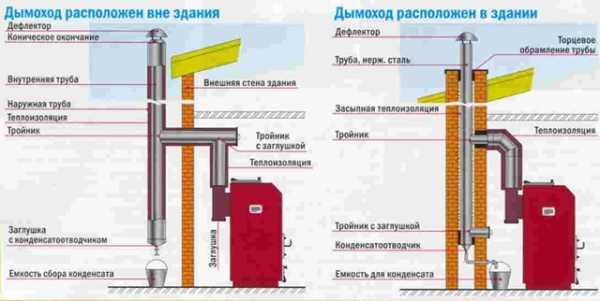

К факторам, связанным с конструкцией дымохода, относятся:

  1. 1. Расположение конструкции. Дымоход может находиться снаружи возле стены или же внутри помещения.
  2. 2. Длина трубы и количество поворотов.
  3. 3. Качество поверхностей внутренних стенок канала. Большое количество сажи сужает дымоход, что является основной причиной ухудшения тяги. На шероховатых дымоотводящих трубах она накапливается более активно.
  4. 4. Насколько высоко расположен дымовик относительно верхней точки крыши.
  5. 5. Теплоотдача материалов, из которого выполнен дымоход. Утеплённые конструкции способствуют хорошей тяге.

Хорошая тяга – результат правильного расчета и монтажа дымохода!

На вопрос, какой дымоход лучше для угольного котла, а какой — для дизельного и т.д., правильный ответ всегда будет разным. Потому что сделанный для дровяной печи дымоход может быть совершенно непригодным для газового котла, например. И причин у этого может быть несколько. При этом выкладывать новый капитальный дымоход взамен малоэффективного мало кто в состоянии. Вот почему имеющиеся дымоходные трубы приходится тем или иным способом усовершенствовать. Зачастую усовершенствование подразумевает монтаж дымососа для нового бытового котла.

Повсеместно дымоход для твердотопливного котла делают капитальным кирпичным. Если у него достаточные высота и сечение, то в нем всегда отличная тяга и никаких усилителей движения воздуха не требуется. Но бывают и исключения. Например, кирпичный дымоход для стационарного твердотопливного котла невозможно вывести на нужную высоту. Как правило, дымоход для твердотопливного котла элементарно делается своими руками, но не всегда он отлично справляется со своей функцией. И частенько случается, что дополнительную тягу нужно обеспечивать, используя дымососы для бытовых твердотопливных котлов, покупные или изготовленные своими руками.

Из чего и как выложить дымоход, чтобы он эффективно справлялся с удалением дыма, это тема отдельной большой статьи, и сейчас мы ее затрагивать не будем. Основательный кирпичный дымоход хороший для котла на твердом топливе или печи, но без дополнительных вставок его нельзя использовать для современных котлов на других видах топлива. К примеру, дымосос для котла может понадобиться, если установка дымохода была произведена неправильно с самого начала.

Как правильно делать подключение в дымоход для обычного котла на твердом топливе? Об этом знают высококлассные специалисты, но и они ошибаются, не заметив вовремя какой-то местной мелочи. Хороший же дымосос для твердотопливного котла или любого другого способен устранить все погрешности проектирования и строительства котлов и дымоходов. Особенно, если дымоход для котла не кирпичный, а металлический.

Это целая наука — устройство дымохода для твердотопливного котла. Что уже говорить про более сложные варианты отопительных приборов. Поэтому сплошь и рядом встречаются погрешности, даже просто кладка кирпича редко бывает идеальной. Соблюдение же всех технических нормативов по аэродинамике — задача та еще! А как сделать дымоход, если к нему будет производиться подключение котла из кирпича? Достаточно ли эффективным получится свой дымоход для твердотопливного котла? На подобные вопросы часто невозможно ответить заранее.

Изготовление дефлектора своими руками

Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

  • резиновая или деревянная киянка;
  • ножницы и ножовка по металлу;
  • линейка, рулетка;
  • мел для нанесения линий на поверхность металла;
  • электродрель, пистолет для заклепок;
  • сверла по металлу;
  • карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

  • высота дефлектора составляет 1,7 d;
  • ширина колпака принимается равной 2 d;
  • размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

  • дефлектор ЦАГИ;
  • круглое приспособление;
  • тарельчатый тип;
  • в виде звезды;
  • Н-образный прибор;
  • турбо-дефлектор.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Популярные статьи  Как пользоваться штангенциркулем: измерение деталей, шкала нониуса — полная инструкция

Для твердотопливного котла

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

  1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
  2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
  3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Виды конструкций для увеличения тяги в дымоходе

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

  • ротационную турбину;
  • флюгер;
  • электрический вентилятор;
  • стабилизатор;
  • дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

  • центральная ось;
  • фигура;
  • роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

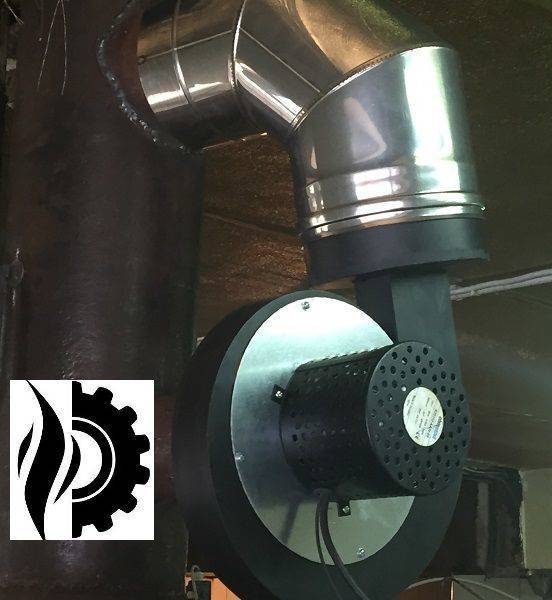

Электрический вентилятор

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

  • стабилизирует давление в топке;
  • ослабляет избыточную тягу в трубе и улучшает КПД котла;
  • защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

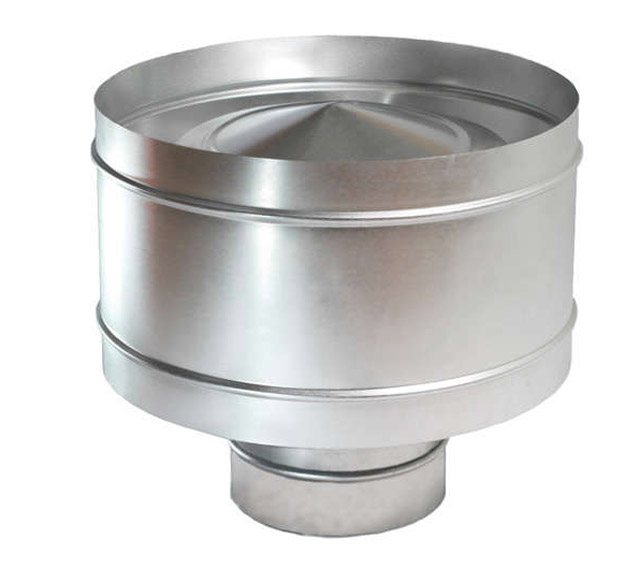

Дефлектор

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

  • верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
  • нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
  • конусообразный колпак.

Дымовой вентилятор

Вентилятор, установленный в дымоход или на дымоход, может существенно помочь в регулировании силы потока. На сегодняшний день, наиболее эффективным средством для улучшения тяги и её регулирования считается – монтаж дымового вентилятора. Он монтируется на самый верх трубы и создает искусственный воздушный поток. Создавая область с разряженным воздухом внутри канала, усиливаясь внутри трубы.

Кроме того, помимо такого типа вентилятора, можно использовать и более классический метод, тип вентилятора, который устанавливается непосредственно в самой трубе. Зачастую выбирают место в пределах одного-двух метров от выхода из источника тепла. Таким образом, принцип работы немного меняется. Вытяжной вентилятор позволяет не только создавать разраженные области в канале, но и помогает выталкивать отработанные газы наружу. Кстати, по той же системе работает и вытяжка, с помещенным выходящей трубой в канал.

Принудительная вытяжка для дымохода – обзор методов

Тяга – естественное движение воздуха от теплового агрегата во внешнюю среду при удалении продуктов сгорания топлива из жилой зоны. От ее силы зависит процесс сжигания топлива в печи: если она недостаточна, топливо будет сгорать медленно; при слишком сильной тяге значительная часть тепловой энергии будет выбрасываться в атмосферу. Недостаток тяги опасен еще тем, что часть продуктов сгорания может попадать в жилое помещение, вызывая серьезное отравление у проживающих, вплоть до летального исхода. Кроме того, нарушение условий вытяжки дымохода может стать причиной пожара. Температура пламени при горении сажи такова, что прогорает даже жаропрочный кирпич. Управление вытяжкой является непременным условием безопасного, комфортного проживания в доме.

Популярные статьи  Газовый шланг для газовой плиты: правильный выбор, гарантирующий безопасность

Установка дефлектора

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке
После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер

Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Как выбрать

Разновидностей вентиляторов для принудительной тяги мангала не так много:

  1. Осевой.
  2. Центробежный.
  3. Крышной.

Осевой тип

Наиболее простой и популярный тип вытяжки для мангала. Крыльчатка направляет дым вдоль оси вращения. Такие устройства отличаются низким уровнем шума и компактностью. Однако их производительность не высока.

Центробежные вентиляторы

Данный тип характеризуется большой производительностью. Масса дыма расходится от центра под воздействием центробежной силы, а затем выпускается в окружающую среду. Недостаток заключается в крупных размерах и более шумной работе.

Крышные вентиляторы

Монтируются такие модели только на конце дымоходов на крыше. Они хороши тем, что позволяют максимально отдалить источник шума от зоны отдыха. А в случае необходимости ремонта или обслуживания расположенный на крыше вентилятор более удобен. Поскольку дымоход в таком случае часто имеет внушительную длину, тепловое воздействие на приспособление минимально.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы

Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи

Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

  • при обустройстве камина;
  • для отопительной системы;
  • при создании сауны или бани;
  • для кузни.

Получается, везде, где есть дымоход, рекомендуется установить вентилятор. Это при условии, что тяга в нем небольшая.

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

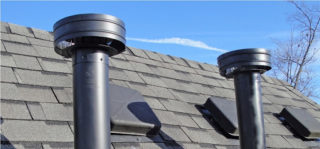

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам.

В комплекте с таким котлом используют следующие варианты данного устройства:

  • круглый «Волпер»;
  • звездообразный «Шенард»;
  • многоярусное приспособление;
  • дефлектор Григоровича.

Вентилятор в дымоход для улучшения тяги: виды устройств и инструктаж по врезке

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
