Как рассчитать тягу в дымоходной трубе?

Расчёт тяги дымовой трубы — это мероприятие, которое, как правило, производится для промышленных дымоходных конструкций. Такие конструкции требуют довольно сложных расчётов тяги. Для частных домов этот показатель менее важен.

Вентиляционные коммуникации и печные трубы имеют один принцип, который лежит в основе их функционирования. Этим принципом является разность показателей давления снаружи и внутри постройки. Для того чтобы рассчитать необходимый показатель естественной тяги для конкретного случая существует довольно простая формула: высоту печной трубы необходимо помножить на разность плотности внешнего и внутреннего воздуха.

Рассмотрим процесс вычисления тяги в дымоходной конструкции подробнее:

  1. Во время использования отопительного оборудования естественная тяга позволяет избавляться от продуктов сгорания топлива, выводя их за пределы сооружения. Разница температурных показателей указывает на разницу плотности воздуха снаружи и внутри здания. Стоит отметить, что для расчёта тяги не нужно учитывать такой показатель, как динамическое давление. В этом нет необходимости из-за небольшой скорости перемещения воздушных масс. Необходимые данные для получения естественной тяги в конкретном случае в обязательном порядке подставляются в формулу закона Бернулли для газа.
  2. На следующем этапе нужно рассчитать общие потери давления и сравнение этих показателей непосредственно с тягой. Расчёт тяги можно считать готовым в том случае, когда показатели давления тождественны величине тяги. Такая дымоходная конструкция будет отлично справляться с поставленными перед ней задачами и прослужит довольно продолжительный эксплуатационный срок. Однако если тождества не удалось достигнуть, необходимо повторить расчёты заново, изменив количество потерь давления или величину тяги.

Расчет тяги необходим при проектировании промышленных дымоходов, где трубы отличаются большой высотой

Для увеличения тяги в расчётах существует два основных способа. Рассмотрим их:

  • удлинить дымоход;
  • увеличить разницу температур, которая соответственно отразиться на внешней и внутренней плотности воздуха. Стоит отметить, что этот способ не всегда возможен.

В свою очередь, снижение потерь давления производится такими методами:

  • увеличения показателя сечения дымоотводного канала;
  • снижение длины пути прохождения дыма по каналу (укорачивание дымохода);
  • кроме этого, потери давления уменьшаются прямо пропорционально снижению коэффициента шероховатости внутренних стенок дымохода;
  • снижение протяжённости горизонтальных участков, которые оказывают сопротивление при отводе продуктов сгорания отопительного прибора.

Расчет тяги

Итак, расчет тяги – это расчет сечения дымовой трубы для газового котла, камина, печи или иного отопительного оборудования. Как рассчитать сечение? Для этого необходимо определить:

  1. объем газа, который будет проходить по дымовой трубе за 1 час;
  2. площадь сечения дымовой трубы;
  3. диаметр сечения.

Расчет объема газа

Для вычисления объема проходящего по дымовому каналу газа используется следующая формула:

V = B x V1 x (1 + T/273) /3600, где

В – масса топлива, сжигаемая за 1 час работы отопительного оборудования;

V1 – поправочный коэффициент, который зависит от вида используемого для обогрева топлива;

Т – температура газа, определенная на выходе из дымовой трубы.

Показатели V1 и Т можно получить из таблицы, имеющейся в ГОСТ 2127 – 47.

Калькулятор проверки уровня естественной тяги дымохода

Таблица из ГОСТ для определения параметров расчета

Расчет площади сечения

После определения объема газов, проходящих по дымовому каналу, можно подсчитать размер сечения трубы:

S = V/W, где

V – объем, подсчитанный ранее;

W – скорость прохождения газов по дымовому каналу (данная величина постоянная и равна 2 м/с).

Определение диаметра

Следующий шаг – определение непосредственно диаметра дымовой трубы. Для этого используется следующая формула:

D = √4 * S/ π, где

S – площадь сечения дымоотводящего канала;

π – постоянная, равная 3,14.

Пример

Для примера произведем расчет по указанным формулам при следующих параметрах:

  • в печи, установленной в бане, ежечасно сжигается 10 кг дров;
  • температура газов на выходе из трубы составляет 130ºС.

Рассчитаем объем газов:

V = 10х10х(1+130/273)/3600 = 0,041 (м³/час)

Определим сечение дымовыводящей трубы:

S = 0,041/02 = 0,0205 (м²)

Найдем наиболее подходящий по заданным параметрам диаметр трубы:

D = √ 4 * 0,0205 / 3,14 = 0,162 (м)

Это означает, что для печи, используемой в примере, достаточно установить дымовую трубу, диаметр которой составляет 165 – 170 мм.

Как произвести расчеты и установить дымоход своими силами, смотрите на видео.

Для каких параметров нужен расчет

Основные параметры любого вертикального дымохода – длина и внутреннее (рабочее) сечение дымоотводящего канала. Вся приведенная ниже информация одинаково верна для отопительных приборов на любом виде топлива, но параметры дымоходов для газовых котлов рассчитывают специалисты лицензированной проектной организации.

Длина

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками.

Диаметр дымохода

Не менее важен для создания тяги и диаметр дымохода. При установке современных отопительных агрегатов минимальный диаметр определяется просто – по паспорту агрегата (и диаметру выходного патрубка). Кроме того, в нормативных документах приведены минимальные размеры сечения дымоходов, соответствующие агрегату определенной мощности. Эти данные приведены в паспорте агрегата.

При использовании уже существующей традиционной печи дымоход оставляют прежним. При устройстве кирпичной печи и дымовой трубы своими руками необходимо пользоваться проектом (желательно не скачанным в интернете!) и выкладывать трубу в точном соответствии с чертежом. То же относится и к отдельно стоящим кирпичным конструкциям.

Калькулятор проверки уровня естественной тяги дымохода

Пояснения по проведению расчетов

Показатели естественной тяги — это разница в давлении газов на входе в трубу и открытого воздуха на выходе из нее. Чем больше эта разница, тем активнее происходит перетекание газообразных продуктов сгорания наружу.

Расчетами и практикой эксплуатации давно доказано, что для качественного отвода дыма и своевременной подачи необходимого для горения воздуха необходим ориентировочный перепад давления (разряжения) в 4 паскаля (0,03 мм ртутного или 0,408 мм водяного столба) на каждый погонный метр высоты трубы. Например, если планируется возведение трубы высотой 7 метров, то следует стремиться к тому, чтобы тяга в ней составила минимум 28 Па. Впрочем, производители отопительного оборудования часто в паспортных данных прямо указывают минимальную величину тяги.

Популярные статьи  Душевая в нише: оптимальный вариант для небольшой ванной комнаты

От чего тяга зависит? – как раз те данные, которые предстоит ввести в предложенный калькулятор.
(Интересно, что от площади сечения канала перепад давления практически не зависит).

Высота дымохода – в метрах

Важно – это должна быть именно чистая разница высот, а не длина используемых для прокладки дымохода труб с их горизонтальными или наклонными участками

  • Атмосферное давление. В принципе, конечно, можно взять  для расчетов и нормальное, например, 750 мм ртутного столба. Но в некоторых местностях, например, расположенных на взгорьях, норма бывает и совершенно иной. Кроме того, можно проверить, как будет меняться тяга с изменением давления.
  • Далее, идут три температурных показателя:

— Температура воздуха на улице. Так как с понижением температуры тяга, понятное дело, возрастает, то расчеты желательно проводить для наиболее неблагоприятных условий. То есть для самой высокой температуры воздуха на улице, при которой возможен запуск обогревательного (отопительного) прибора или печи. Несложно провести расчеты и для всего возможного диапазона.

— Температура на входе в дымоход – максимальный в данном случае показатель. Во многом зависит от типа применяемого топлива и уровня теплообмена в печи или котле, от регулировки потока шибером или задвижкой.

— Температуры в устье дымохода. Зависит от типа дымохода, наличия на нем теплообменных приборов, материала изготовления, расположения степени термоизоляции его стенок.

Кстати – эти «полярные» значения температур в дымоходе всегда должны заслуживать пристального внимания владельцев. Следует стремиться к достижению тем или иным способом оптимального режима, обеспечивающего и эффективность, и безопасность работы прибора. Это для твердотопливных агрегатов примерно 400÷500 ℃ на входе и 150÷200 ℃ на выходе. Для газового оборудования – показатели значительно ниже, и на выходе в современных котлах могут быть даже менее 100 градусов.

А вот банные печи, особенно не имеющие дополнительного теплоотвода, (например, нагревательного водяного бака на трубе), могут работать в чрезвычайно опасном режиме, когда владельцы стремятся в кратчайший срок нагнать в парной жару.

То есть управление температурой в дымоходе использованием шиберов, задвижек, другими элементами управления – это отдельная тема для обстоятельного разговора.

А по калькулятору – осталось только нажать кнопку и получить готовый результат – разрежение (тягу) выраженную в паскалях. Ну и сравнить ее с оптимальным значением. Если все в норме – отлично Если тяга недостаточная – придется думать, как и чем можно эту ситуацию исправить.

Неисправность электромагнитного клапана или термопары

Автоматика подачи газа даже в простейших напольных атмосферных котлах включает в себя электромагнитный клапан, открывающий подачу газа, и термопару.

Термопара – это по сути металлический датчик, который отслеживает наличие температуры, подаёт о ней сигнал на электромагнитный клапан, а тот, в свою очередь, открывает подачу газа в горелку. Термопара регистрирует работу запальника.

Если запальник работает, а она неисправна, то котёл потухнет и больше не включится без перезапуска или вообще никогда (зависит от степени поломки). То же самое произойдёт, если причина в электромагнитном клапане – даже при наличии сигнала с термопары подача газа может быть прекращена.

Установка принудительной тяги

Даже минимальную тягу нормализуют с помощью термостойкого вентилятора, установленного на дымоходном канале. Прибор работает от электромотора и требует прокладывания провода для питания от сети. Это самое эффективное решение, позволяющее активизировать движение воздушной массы в дымоходе, несмотря на погодные условия или другие факторы. Благодаря вращению лопастей дымососа создается принудительная тяга. Электрическое устройство позволит улучшить отведение газов даже в каналах, где по ошибке выбран маленький диаметр трубы. Недостаточная высота дымохода тоже компенсируется установкой вентилятора. В отличие от механических устройств, работающих только от энергии ветра, электрический вентилятор готов к эксплуатации при любых условиях.

Хорошая тяга — важная составляющая эффективного функционирования отопительной системы, работы по ее контролю и усилению обеспечат стабильную эксплуатацию котла или печи.

Способы проверки дымохода

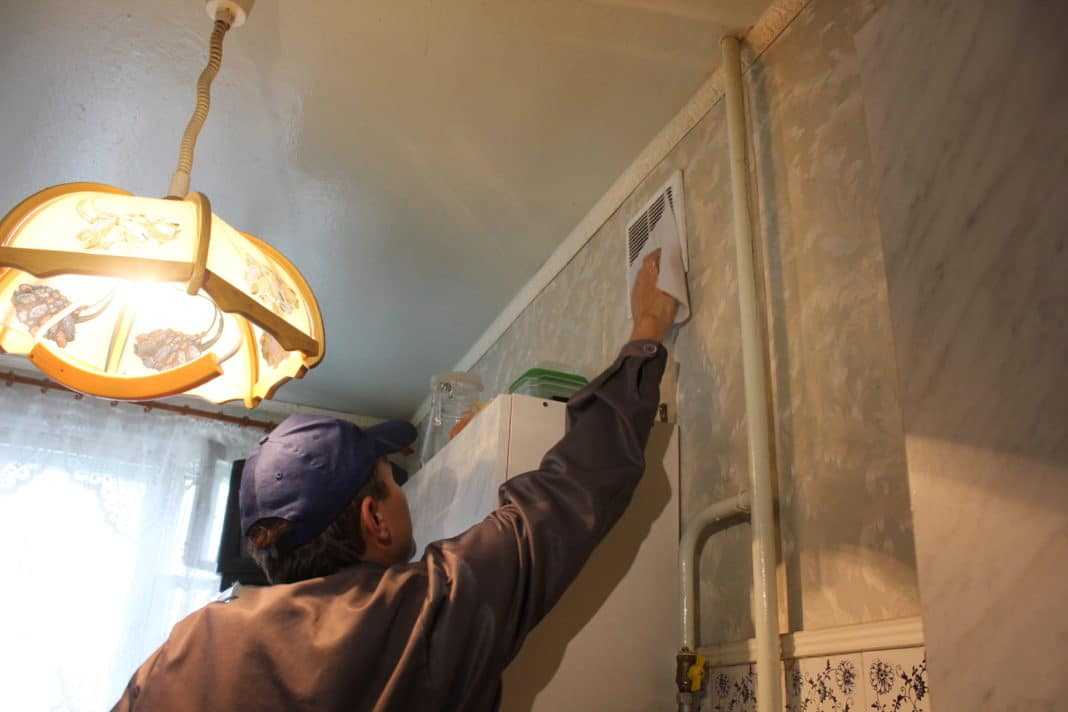

Чтобы нивелировать потенциальные риски использования неисправного оборудования, важно следить за наличием тяги. Предлагаются следующие методы проверки:

  • визуальные народные способы. Лист тонкой легкой бумаги (подойдет туалетная), приближаемый к дымоходу, станет индикатором наличия и интенсивности тяги. Этот показатель повышается по мере того, чем сильнее отклоняется бумага под потоком ветра. Такие же сведения поможет получить дым – подожженный свернутый лист или сигарету подносят к каналу,
  • использование анемометра. Данный прибор также называют ветрометром, его применяют для выяснения скорости движения газов. Современные вариации могут точно показать значение тяги, эта информация поможет сделать обоснованный вывод о своевременности и целесообразности запуска отопительной системы, газового оборудования. Единственный недостаток методики – дороговизна качественных измерительных приборов,
  • механический способ поиска засоров. Одной из самых частых проблем с выводом потоков дыма является образование пробки в трубах. В таких условиях удобным приспособлением станет металлический шар, его обвязывают веревкой и спускают вниз из верхней точки канала. Если связка беспрепятственно опустилась до конца дымохода, значит, он не нуждается в чистке, затрудненный отвод газов может быть вызван недостаточной шириной или длиной трубы.

Калькулятор проверки уровня естественной тяги дымоходаПроверить тягу в дымоходе можно листом бумаге

Если позволяет конструкция сооружения, можно выявить засор посредством визуального осмотра.

Что такое тяга

Процесс образования естественной тяги в дымоходе можно описать с точки зрения такой науки, как физика следующим образом:

  1. газы, раскаленные за счет сгорания в печи (котле) дров или их аналогов, имеют температуру около 1000ºС;
  2. по законам физики прогретый воздух всегда поднимается вверх;
  3. поднимаясь по специальной трубе (со скоростью приблизительно 2 м/с) газы создают область пониженного давления;
  4. давление стабилизируется за счет притока свежего воздуха, который попадает в печь (котел) через специальные поддувала, колосниковые решетки и иное аналогичное оборудование.

Калькулятор проверки уровня естественной тяги дымохода

Движение газов при правильной тяге

Исходя из физических процессов образования естественной тяги в трубе, можно определить перечень факторов, влияющих на ее величину. К ним относятся:

длина дымохода. В соответствии с действующими нормами длина дымоотводного канала не должна быть менее 5 м. Оптимальный показатель длины можно определить, исходя их места расположения дымохода на крыше;

Калькулятор проверки уровня естественной тяги дымохода

Расчет длины дымохода в соответствии с его расположением

  • материал, из которого изготовлен дымоход. Чтобы максимально облегчить прохождение газов, рекомендуется изготавливать дымоход из материалов с ровной внутренней поверхностью. А если это правило не соблюдено, то прибегать к периодической чистке канала для удаления сажи и иных отложений;
  • наличие/отсутствие утеплителя. Если дымовой канал не утеплен с внешней стороны, то при остывании газов будет образовываться большое количество конденсата, который негативно влияет на уровень тяги;
Популярные статьи  Автономное отопление своими руками: пошаговый процесс монтажа

Калькулятор проверки уровня естественной тяги дымохода

Защита от образования конденсата

Производить утепление дымохода можно только негорючими материалами.

сечение трубы. Именно от правильно подобранного диаметра дымовой трубы и зависит уровень тяги.

Тяга в дымоотводящем канале также обуславливается и естественными факторами:

  • температурой и влажностью внутри жилого помещения;
  • погодными условиями (ветер, осадки, низкая температура и так далее);
  • количеством проживающих;
  • периодичностью проветривания и так далее.

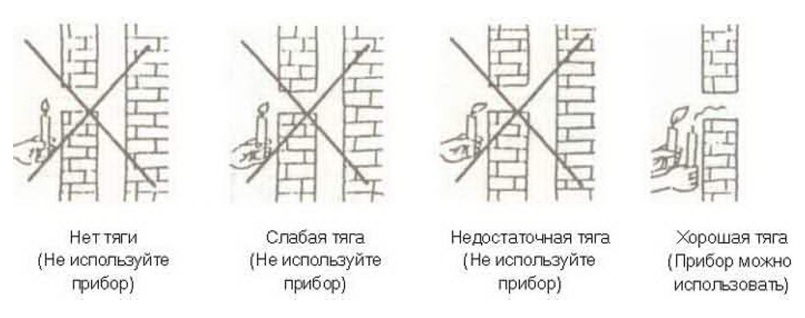

Как проверить наличие/отсутствие тяги? Произвести проверку уровня тяги в трубе можно при помощи зажженной спички, свечи или бумаги.

Калькулятор проверки уровня естественной тяги дымохода

Самостоятельная проверка тяги в трубе

Причины образования обратной тяги

Обратная тяга в дымоходе — это явление, которое возникает в результате нарушения естественной циркуляции воздуха в дымоходной коммуникации. Стоит отметить, что в случае возникновения этого явления нарушается нормальная работа дымохода, и он перестаёт выполнять свою основную функцию — отвод дыма за пределы постройки.

Обратная тяга может возникать вследствие различных причин. Рассмотрим эти причины:

  • погрешности при вычислении высоты дымоходного канала (заниженная конструкция);
  • ошибки при расчётах показателя сечения дымохода;
  • резкая перемена погоды (дождь, туман, сильный ветер и т. д.);
  • узкие обороты дыма в дымоходной конструкции. Такое явление вызывает задержку дыма внутри жилой постройки. Такие завихрения возникают в случае неправильного монтажа дымоходной трубы по отношению к коньку кровли, а именно — ниже конька. При таком расположении трубы из-за ветра происходит «опрокидывание» тяги;
  • постройка, расположенная выше уровня конкретного дома с дымоходом, находящаяся в непосредственной близости от него. В таком случае, как правило, возникает сопротивление тяге в дымоходной коммуникации;
  • нехватка воздушных потоков;
  • проблемы внутренней вентиляционной системы.

Калькулятор проверки уровня естественной тяги дымохода

Низкое расположение трубы дымохода приводит к нарушению тяги

Для чего нужны расчеты

Естественный воздухообмен, при котором продукты сгорания удаляются в атмосферу, происходит только в том случае, если дымоотводящая конструкция имеет правильную форму и размер.

При наличии препятствий – поворотов, углов, участков дымового канала с низкой пропускной способностью – дым может пойти в другом направлении, где его распространению ничто не будет мешать. При малой высоте трубы разница температур окажется недостаточной для образования тяги или появится ветровой подпор, который будет мешать дыму выходить из трубы, практически вгоняя его обратно.

Однако, про размеры дымовой трубы нельзя сказать, что чем больше, тем лучше. Слишком длинный или широкий дымовой канал увеличит расходы на возведение дымохода. Печь или котел с таким дымоходом будет работать на износ в условиях избыточной тяги, сжигая топливо быстрее, чем это нужно для прогревания помещений. Полученное же при сжигании тепло будет частично улетать в трубу, отчего затраты на отопление увеличатся.

Причины плохой тяги

Для начала нужно разобраться, почему плохая тяга в печи. Проблемы могут возникнуть и с самого начала, и в процессе эксплуатации. Ниже приведены наиболее распространенные причины:

  1. Засорение канала (сажей на стенках или всяческим упавшим с улицы мусором).
  2. Ошибки на этапе строительства (большое количество отводов и горизонтальных участков влечет за собой увеличение потерь давления по длине канала; кроме того, труба должна быть одного диаметра по всей длине для равномерной скорости, отчего зависит образование застоев сажи).
  3. Негерметичность стыков трубопровода (она может возникнуть как на этапе строительства, так и со временем, так что периодически необходимо проверять качество канала).
  4. Ветровой подпор (часто именно из-за ветра возникает временное опрокидывание тяги, поэтому желательно очень тщательно выбирать место установки дымоходной трубы).
  5. Неправильно подобранный диаметр канала относительно мощности печки.
  6. Недостаток приточного воздуха.

Причины обратной тяги

Для контроля над чистотой дымового канала, на вертикальной части трубы снизу можно смонтировать кусок трубы с заглушкой, снимая периодически которую, можно избавляться от большей части скопившегося мусора.

Фесдем Климат

Конструкция дымохода

Расположение дымохода на крыше здания очень важно для корректной работы печи. Ранее в статье уже упоминалось, что высота дымовой трубы должна быть не менее 500 мм

Но это только общие указания, касающиеся плоской крыши, на самом деле, высота дымохода зависит от расстояния до конька и высоких близлежащих зданий. Ниже приведены несколько главных правил по высоте дымохода:

  • Если расстояние до конька здания менее 1,5 метров — высота дымохода также должна составлять минимум 0,5 метра.
  • Если дымоход расположен на расстоянии от 1,5 до 3 метров от конька — его делают не ниже конька, независимо от высоты.
  • Если же дымовая труба находится более чем в трех метрах от конька — то должна быть не ниже линии, проведенной от конька под углом 10 градусов к горизонту.
  • Если пристроены более высокие здания — трубу необходимо выводить выше них.
  • Если рядом с дымоходами расположены вытяжные каналы — высоту вытяжки следует принимать не менее высоты этих труб.

Вариант установки дымохода

Нарушение вентиляции

На вентиляции стоит остановиться подробнее. Если об остальных проблемах большинство людей знают или догадываются, то про вентиляцию обычно забывают. Часто проблемы возникают из-за второго этажа в бане, например, когда выброс продуктов горения расположен слишком близко к окнам второго этажа. Встречающиеся потоки воздуха создают избыточное давление, что мешает нормальной тяге.

Вентиляционные каналы в дымовой трубе

Часто забывают и о вентиляции в самой котельной. Сейчас везде стоят пластиковые окна, которые очень герметичны и совсем не пропускают наружный воздух. Если они закрыты и нет никаких приточных отверстий, то при горении печки через какой-то промежуток времени в комнате возникнет критическое разряжение, и небольшие потоки воздуха будут периодически врываться через трубу. Это явление крайне неприятно и следует позаботиться о достаточной вентиляции заранее. В некоторых случаях естественной вентиляции недостаточно и требуется установить вентилятор, ведь с механическим побуждением воздухообмен проходит активней и недостатка в кислороде не будет.

Внешние факторы

Если долго не пользоваться печкой (например, летом), в трубе могут свить гнезда птицы или построить улей шершни

Такое явление очень распространено, поэтому важно каждый раз перед началом отопительного сезона проверять дымоход. При визуальном осмотре внутренней стороны дымовой трубы, можно также обнаружить большое количество налипшей сажи, которая создает дополнительное сопротивление

К сожалению, дымоходные каналы не вечны, и со временем они способны разрушаться, что также необходимо периодически контролировать.

Проверка и чистка дымоходных каналов

Часто причиной ухудшения тяги становятся изменившиеся погодные условия, такие как туман, дождь или резкие порывы ветра. Завихрение потоков воздуха рядом с выходом дымовой трубы создает дополнительное сопротивление. Такие явления не только ухудшают тягу, но и могут вызвать ее опрокидывание.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

  1. Естественная.
  2. Принудительная (искусственная).

Калькулятор проверки уровня естественной тяги дымохода

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

Популярные статьи  Сечение провода по току и мощности: таблица и правила расчета

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

Калькулятор проверки уровня естественной тяги дымохода

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования

Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Почему появляется обратная тяга

Слабая тяга может стать базой для формирования обратной тяги. Как можно распознать, что с тягой не всё благополучно?

Об этом «говорят» моменты, которые можно констатировать невооружённым взглядом: много дыма в печи, копоть на дверце, внутридомовое поступающее движение дыма. Другими словами, дым, гарь от сгораемого топлива не уходит в трубу по дымоходу, а стремится попасть в жилое помещение при открытой дверке и сквозь щели.

Причины возникновения обратной тяги:

  1. Конструкторские недоработки дымохода. Низкая труба — повышенный риск появления обратной тяги. Чем выше труба, тем лучше идёт процесс вытягивания отработанных газов и дыма. Оптимальная высота трубы — около пяти метров .
  2. Соответствие диаметра трубы параметрам печного устройства. Для мощной печи требуется дымоход с трубой немаленького сечения. Но здесь очень важна мера, т. к. использование слишком широкой трубы сделает процесс топки нерентабельным (весь тёплый воздух в буквальном смысле будет улетать в трубу). Недопустимо применение в дымоходе нескольких труб с разным сечением!
  3. Использование негладких труб. Неровности, сколы, шероховатости и т. п. – препятствие для хорошей тяги. Со временем отверстие дымохода может сужаться из-за налёта сажи и других элементов горения и затруднять процесс растопки печи, её нормальное функционирование.
  4. Нарушение/отсутствие вентиляции. Сквозняки, открытые окна в помещениях, находящихся выше топки, не помогают процессу горения топлива, а искажают его, делая бесполезным и небезопасным.

Каналы дымохода, выполненные из металла, во многом уступают кирпичным трубам. Быстрый нагрев и такое же стремительное остывание не идут на пользу отопительной системе в целом и дымохода, в частности.

Кирпичные трубы гораздо эффективнее в плане вытяжки дыма

Обратная тяга может появиться и по объективным, не зависящим от человека, причинам. Сильные порывы ветра, дождливая, пасмурная погода с высокой влажностью — неблагоприятные моменты в плане образования проблем с тягой.

Существует такой термин, как временная обратная тяга. Что это? В этом случае стоит говорить о нарушениях тяги временных, на несколько дней. После определённого периода тяга вновь входит в норму.

Временная обратная тяга может случиться из-за холодного помещения, длительное время неотапливаемого.

Очень холодный воздух, скопившийся в трубе дымохода, мешает быстрому разгоранию топлива. Поэтому дым может «выталкиваться» из дымохода в жилище, баню или другое помещение с печкой или камином.

Устранить холодный воздух в дымоходе очень легко — прогрейте трубы при помощи сжигания в печи обычных газет, обоев, бумаги. Главное, чтобы эти материалы были хорошо просушены.

Если же проблемы с тягой можно фиксировать постоянно или с определённой периодичностью, то необходимо принять меры по устранению плохой тяги.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
